Kabelgoot MKSU 60 FS 3000 | 150 | 1 | nee | Staal | bandverzinkt

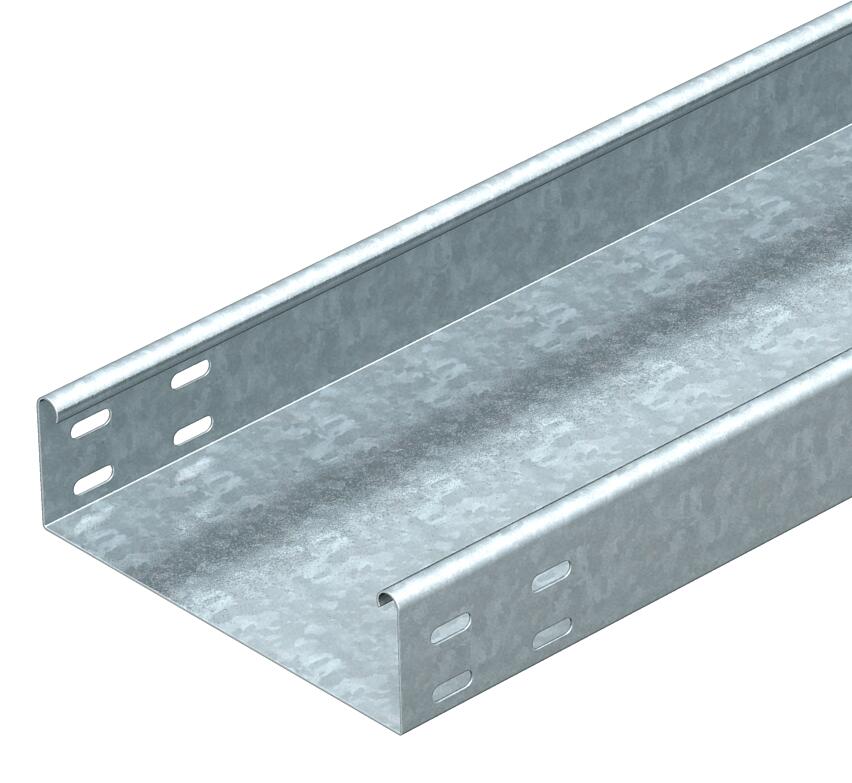

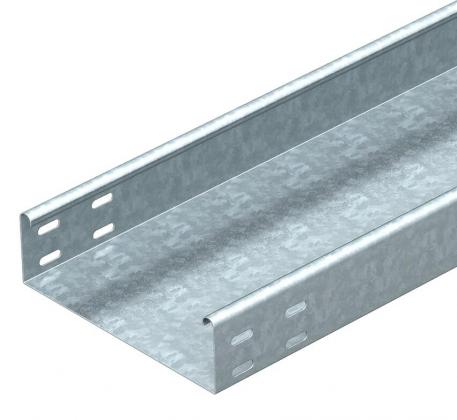

Kabelgoot MKSU 60 FS

Art.nr. 6063179 | EAN 4012196394630

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1 mm

Functiebehoud	nee

Materiaal	Staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

MKSU 60 = Middelzwaar KabelgootSysteem, niet-geperforeerd ('Ungelocht'), met een zijhoogte van 60 mm. De koppelplaten moeten afzonderlijk worden besteld.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

De kabelgoot is aan beide zijden voorzien van een verbindingsperforatie.

Technische gegevens

Technische gegevens

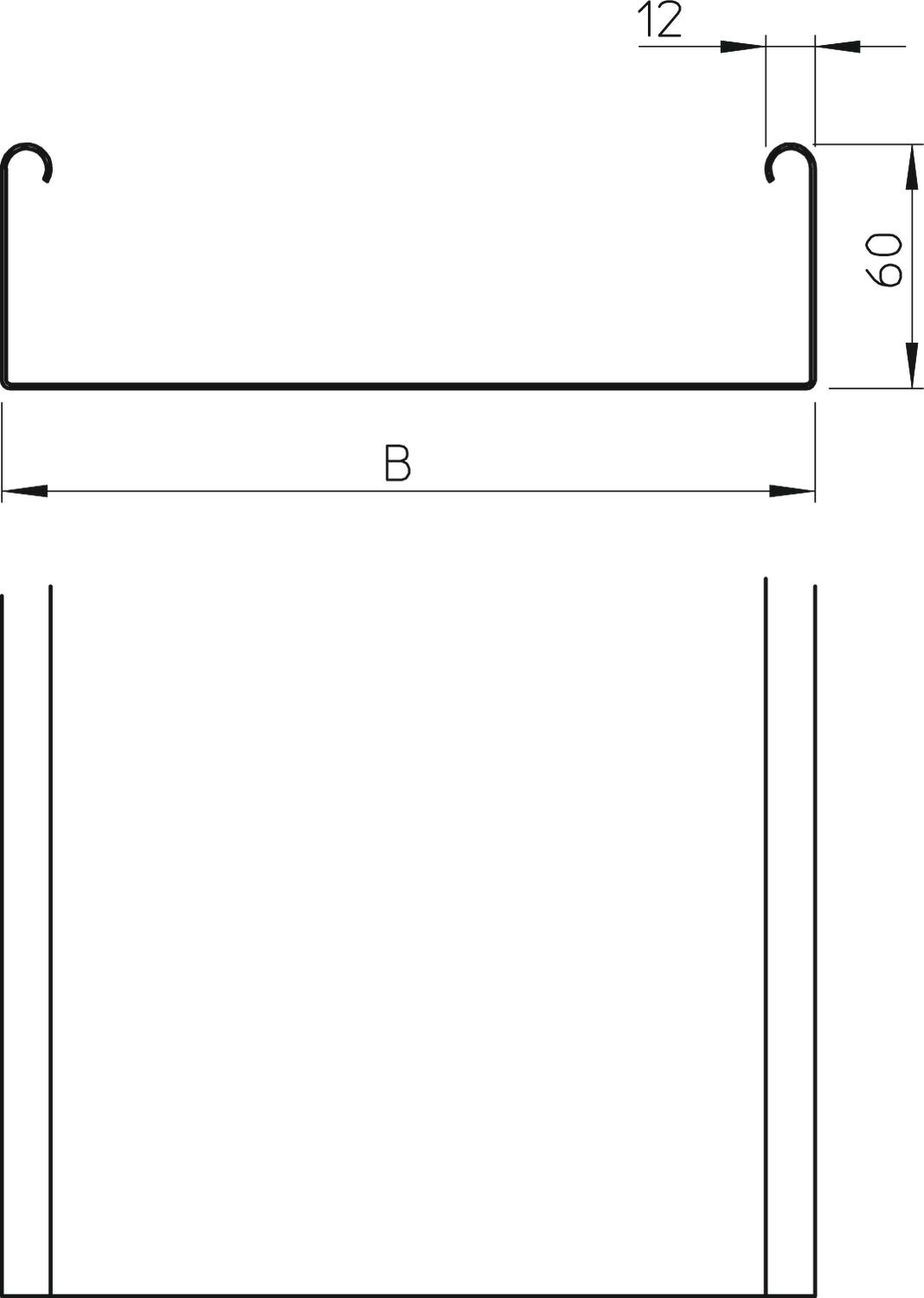

Afmetingen	60 x 150
Belastingstesttype conform IEC 61537	Type II
Breedte	150 mm
Breedte	6 in
CO2-voetafdruk (GWP) van wieg tot poort	5,2008 kg CO2e / 1 Meter
Dimensie	60x150x3000
Functiebehoud	nee
Hoogte	2 in
Hoogte	60 mm
Kleur	zink
Lengte	10 ft
Lengte	3000 mm
Maat B	150 mm
Materiaal	Staal
Met bovenstuk	nee
Montagegat in bodem	nee

NATO Gatenpatroon	nee
Nuttige doorsnede	8800 mm²
Nuttige doorsnede	88 cm²
Oppervlak	bandverzinkt
Plaatdikte	0,04 in
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,5 kN/m
Steunafstand 1,75 m	1,25 kN/m
Steunafstand 2,0 m	1 kN/m
Steunafstand 2,5 m	0,5 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Technische gegevens

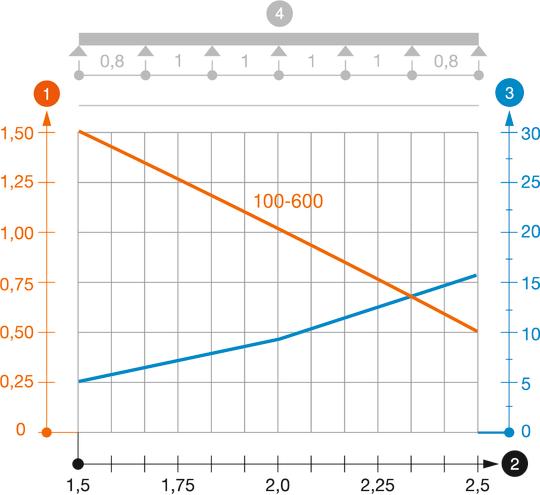

Belastingsdiagram kabelgoot type MKSU 60 FS FT

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKSU 610 FS	3000 mm	100 mm	1 mm	nee	Staal	bandverzinkt	6063160	m	3 m
MKSU 615 FS	3000 mm	150 mm	1 mm	nee	Staal	bandverzinkt	6063179	m	3 m
MKSU 620 FS	3000 mm	200 mm	1 mm	nee	Staal	bandverzinkt	6063187	m	3 m

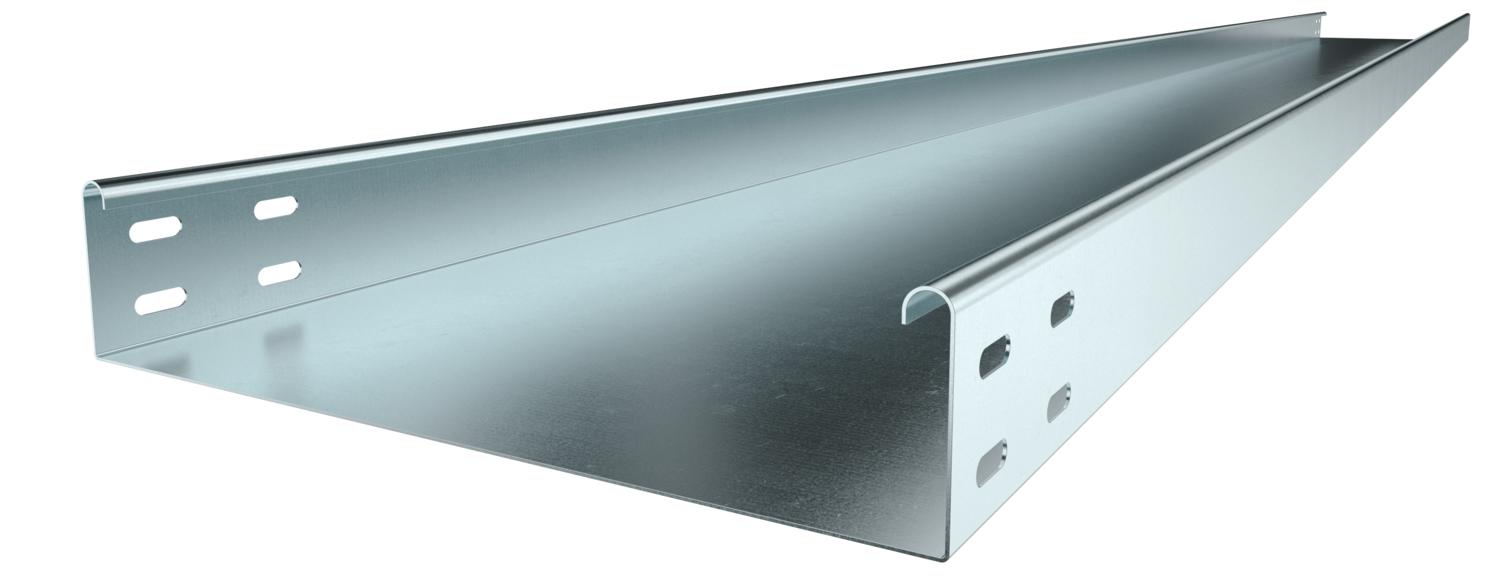

MKSU 630 FS	3000 mm	300 mm	1 mm	nee	Staal	bandverzinkt	6063209	m	3 m
MKSU 640 FS	3000 mm	400 mm	1 mm	nee	Staal	bandverzinkt	6063225	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FS	RLVK 60 FS	6067093	Stuks	10 Stuks

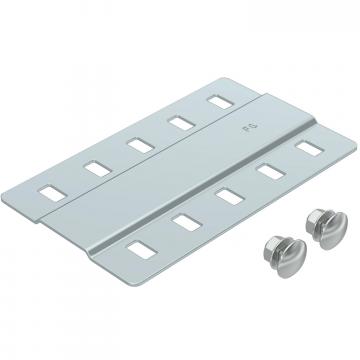

Voegplaat FS	SSLB 150 FS	7070209	Stuks	20 Stuks

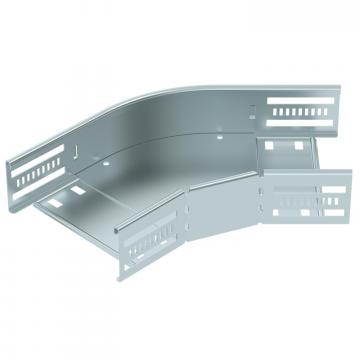

45° bocht 60 FS	RB 45 615 FS	6036102	Stuks	1 Stuks

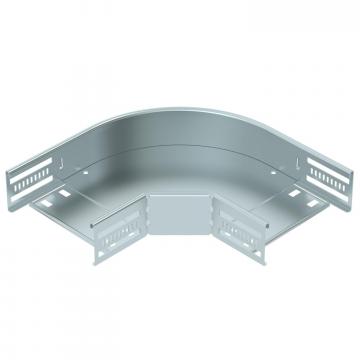

90°-bocht 60 FS	RB 90 615 FS	6036562	Stuks	1 Stuks

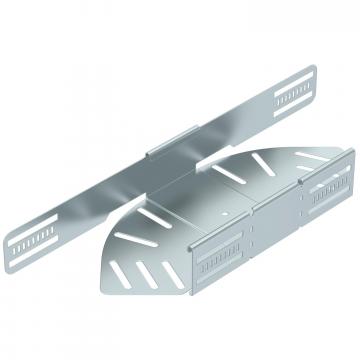

Bocht in hoek verstelbaar 60 FS	RB W 615 FS	6037102	Stuks	1 Stuks

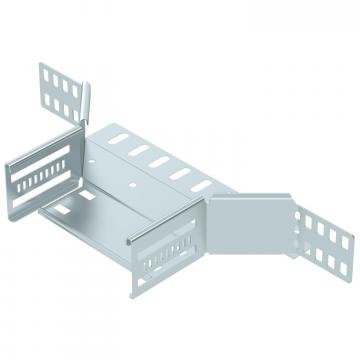

Aanbouw T-stuk 60 FS	RAA 615 FS	6042113	Stuks	1 Stuks

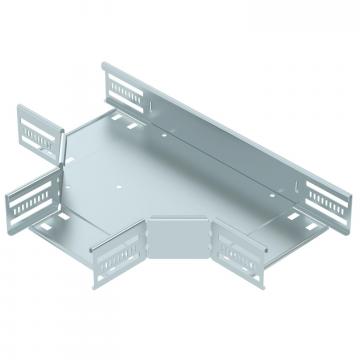

T-stuk 60 FS	RT 615 FS	6038102	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 150 FS	6052150	m	3 m
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m

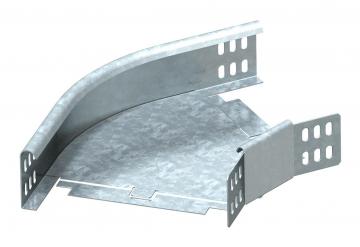

45° bocht 60 FS	RB 45 615 FS	6043755	Stuks	1 Stuks
