Kabelgoot RKS-Magic® 60 FT 3050 | 100 | 60 | 1 | ja | zink | Staal | thermisch verzinkt

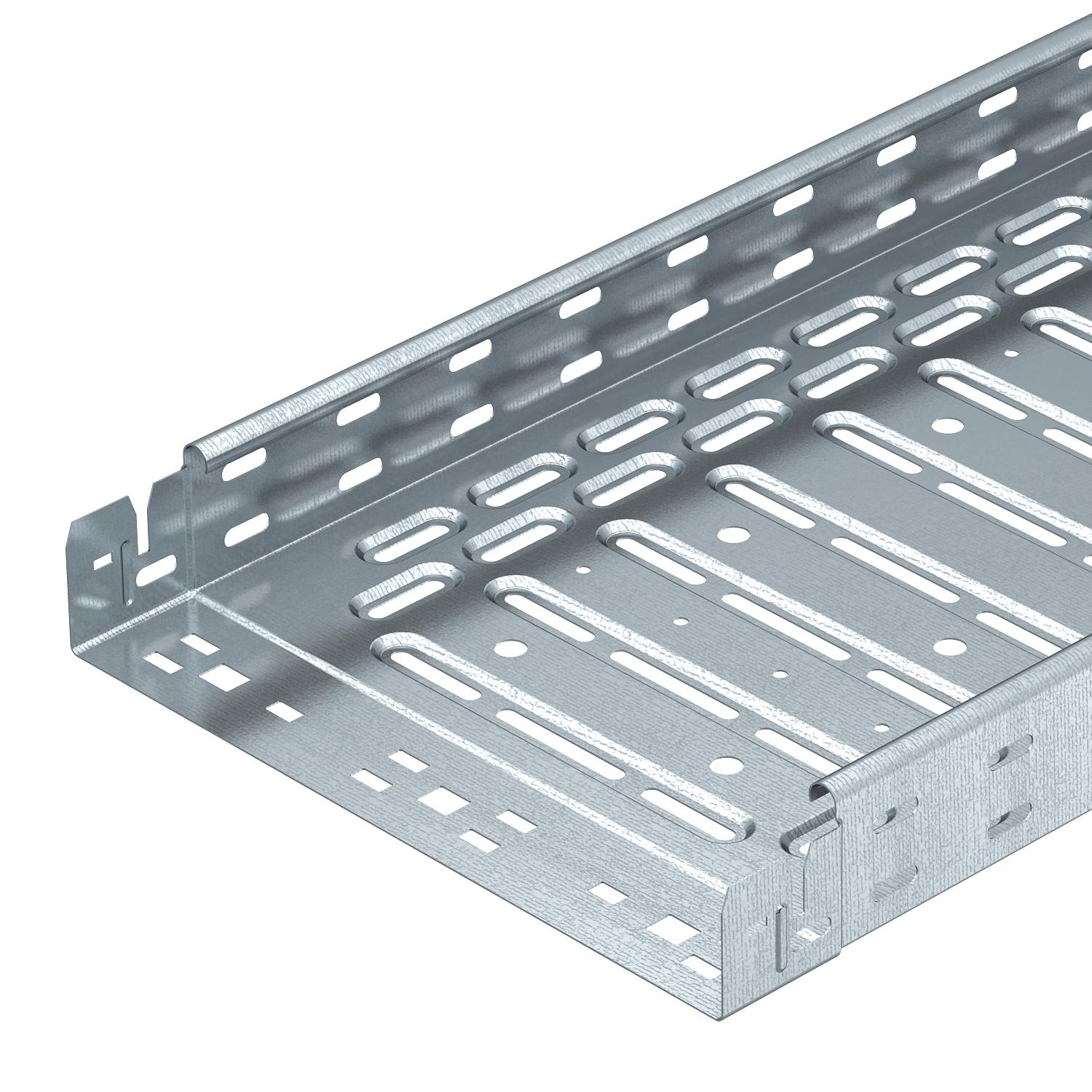

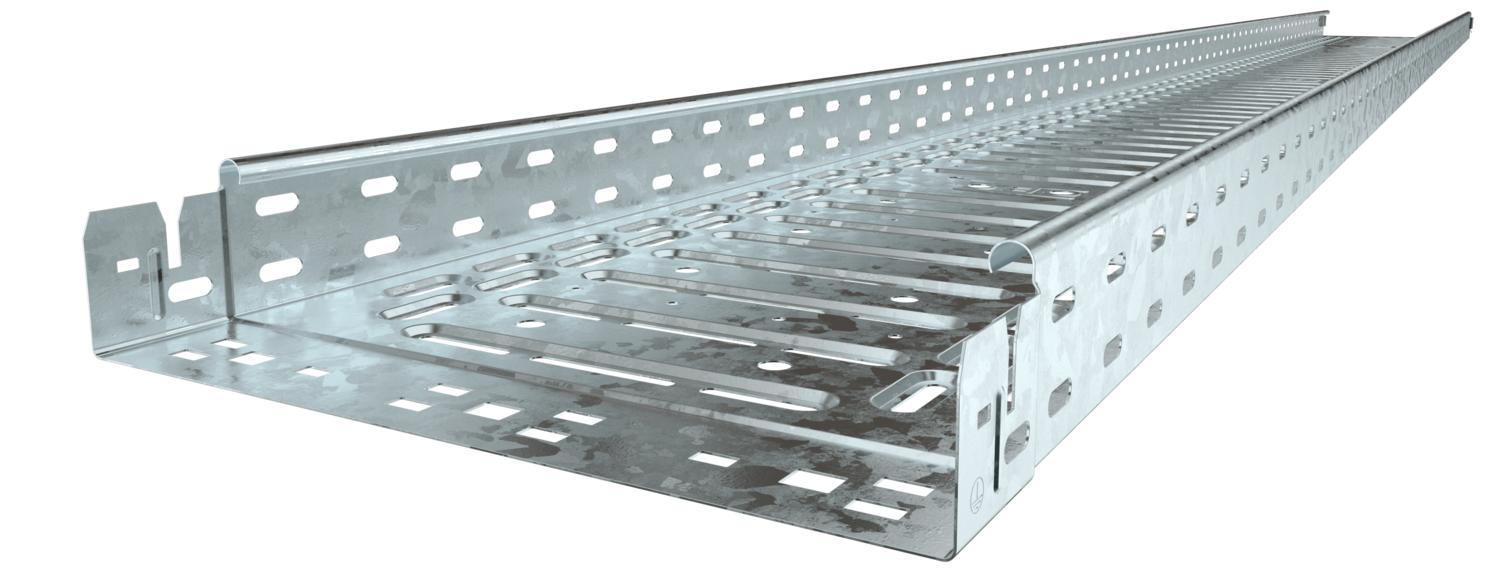

Kabelgoot RKS-Magic® 60 FT

Art.nr. 6047612 | EAN 4012195903895

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	60 mm

Plaatdikte	1 mm

Functiebehoud

Kleur	zink

Materiaal	Staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

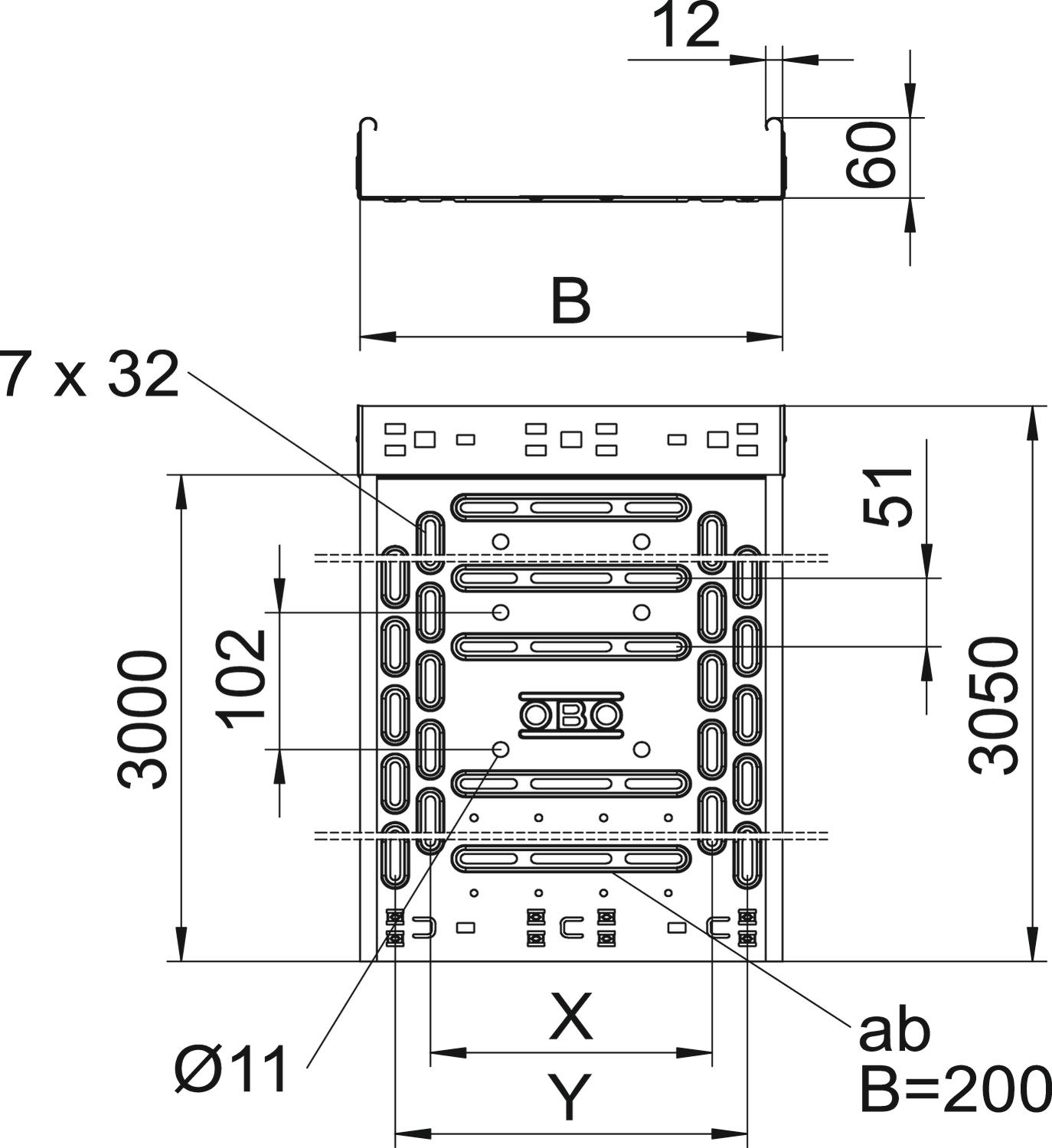

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

De perforatie voor de directe draadstangophanging heeft een diameter van 11 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Bodemperforatie	1,00
Brandbeveiliging	Functiebehoud kabelspecifieke draagconstructie
Breedte	100 mm
Breedte	4 in
CO2-voetafdruk (GWP) van wieg tot poort	4,5534 kg CO2e / 1 Meter
Dimensie	60x100x3050
Effectieve lengte	3000 mm
Functiebehoud	ja
Hoogte	2 in
Hoogte	60 mm
Kleur	zink
Lengte	10 ft
Lengte	3050 mm
Maat B	100 mm
Maat y	50 mm
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Staal

Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
NEMA-sterkteklasse	8AA
Nuttige doorsnede	58 cm²
Nuttige doorsnede	5800 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	1 mm
Plaatdikte	0,03 in
Roestvast staal, gebeitst	nee
Steunafstand 1,0 m	1,2 kN/m
Steunafstand 1,5 m	0,9 kN/m
Steunafstand 2,0 m	0,6 kN/m
Steunafstand 2,5 m	0,4 kN/m
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type RKSM 60

Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	ja	zink	Staal	thermisch verzinkt	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	ja	zink	Staal	thermisch verzinkt	6047631	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	ja	zink	Staal	thermisch verzinkt	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	ja	zink	Staal	thermisch verzinkt	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	ja	zink	Staal	thermisch verzinkt	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nee	zink	Staal	thermisch verzinkt	6047720	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nee	zink	Staal	thermisch verzinkt	6047736	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel met draaigrendel FT	DRL 100 FT	6051340	m	3 m

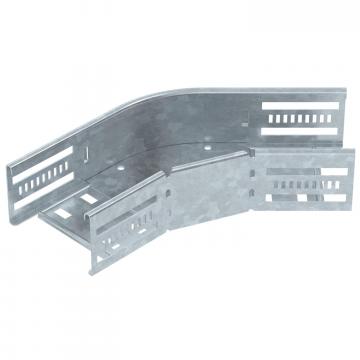

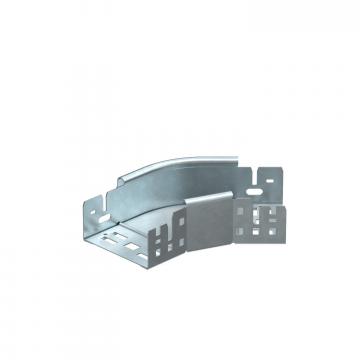

45° bocht 60 FT	RB 45 610 FT	6036130	Stuks	1 Stuks

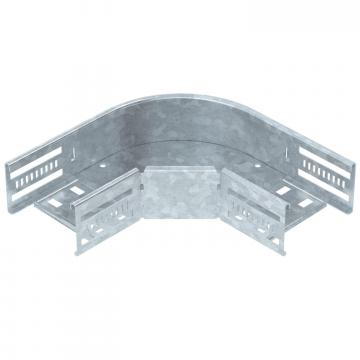

90°-bocht 60 FT	RB 90 610 FT	6036590	Stuks	1 Stuks

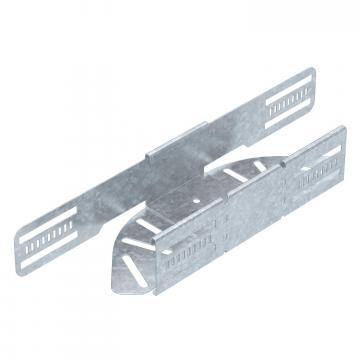

Bocht in hoek verstelbaar 60 FT	RB W 610 FT	6037120	Stuks	1 Stuks

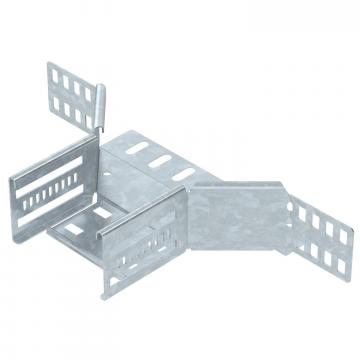

Aanbouw T-stuk 60 FT	RAA 610 FT	6042211	Stuks	1 Stuks

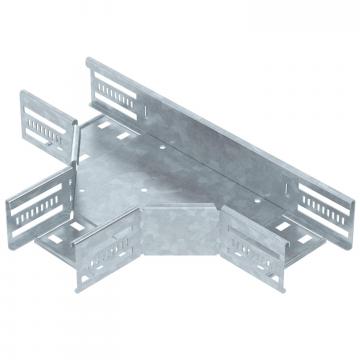

T-stuk 60 FT	RT 610 FT	6038130	Stuks	1 Stuks

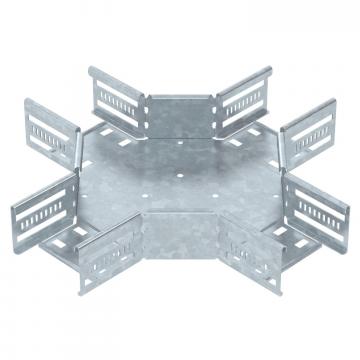

Kruisstuk 60 FT	RK 610 FT	7027411	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 100 DD	6052703	m	3 m
Scheidingsschot 60 DD	TSG 60 DD	6062327	m	3 m

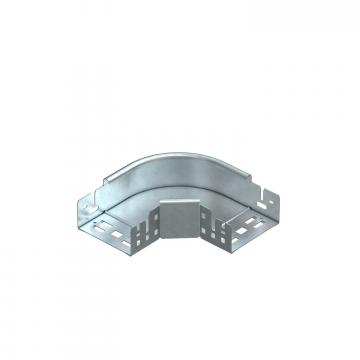

90° bocht Magic 60 FT	RBM 90 610 FT	6041150	Stuks	1 Stuks
