Kabelgoot SKS 60 A4 3000 | 500 | 1,5 | ja | Roestvast staal 1.4571 | blank, nabehandeld

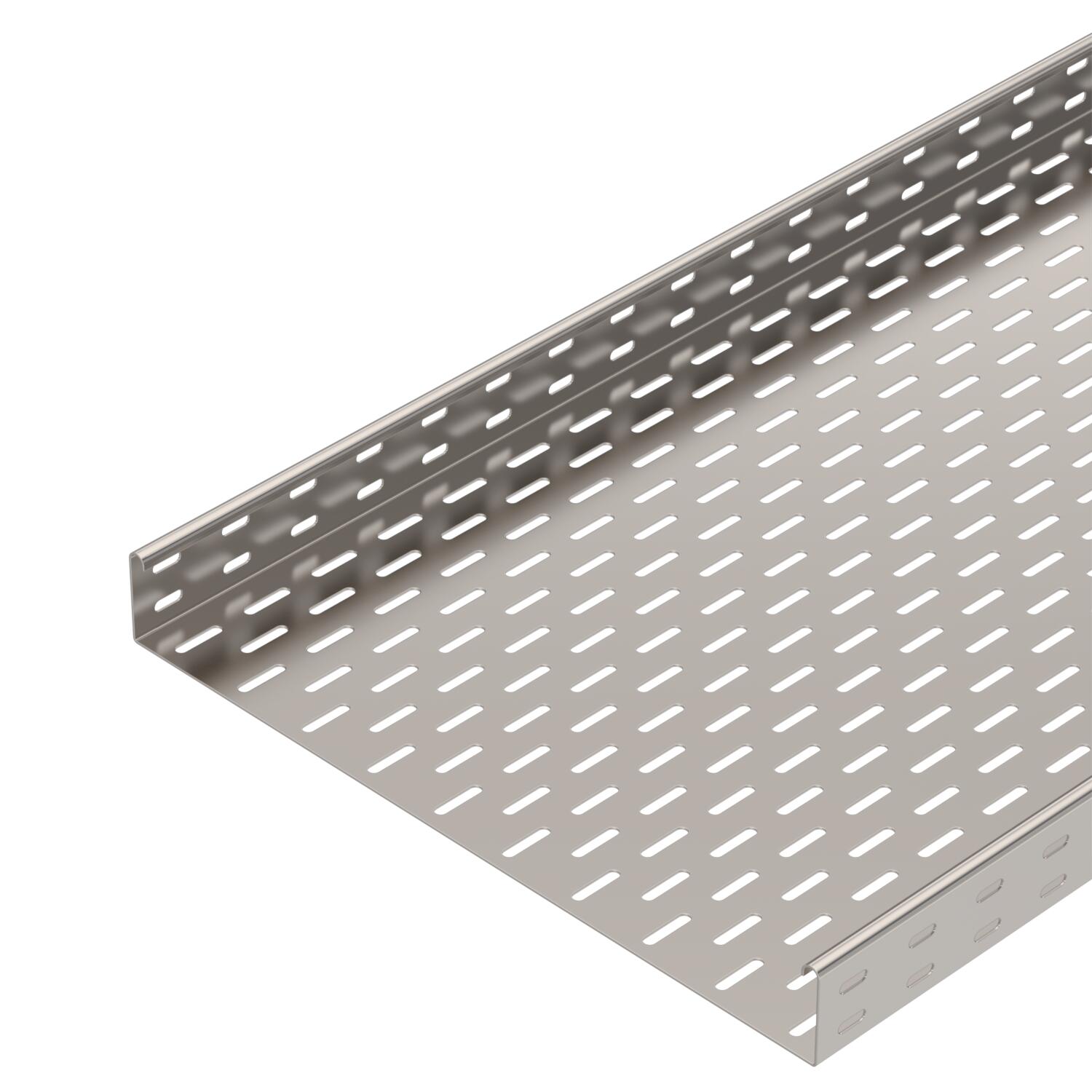

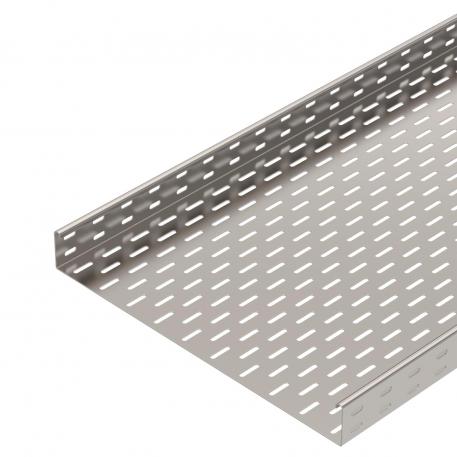

Kabelgoot SKS 60 A4

Art.nr. 6056761 | EAN 4012196050406

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	ja

Materiaal	Roestvast staal 1.4571

Oppervlak	blank, nabehandeld

Productbeschrijving

Productbeschrijving

SKS 60 = zware kabelgootsysteem met een hoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

De kabelgoot type SKS kan ook worden gebruikt voor functiebehoud. Meer info in ons gamma BSS-brandwerende systemen. De kabelgoot wordt met bouten type FRS M6 x 12 op de console bevestigd.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	20 in
Breedte	500 mm
CO2-voetafdruk (GWP) van wieg tot poort	36,3573 kg CO2e / 1 Meter

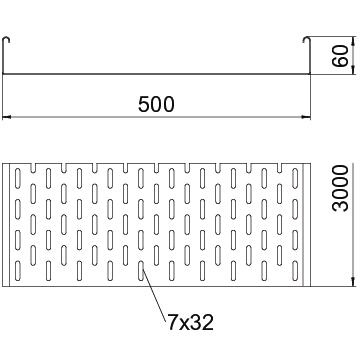

Dimensie	60x500x3000
Dimension W	500 mm
Functiebehoud	ja
Hoogte	60 mm
Hoogte	2 in
Kleur	roestvrij staal
Lengte	3000 mm
Lengte	10 ft
Maat B	500 mm
Materiaal	Roestvast staal 1.4571
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
Nuttige doorsnede	298 cm²
Nuttige doorsnede	29800 mm²
Oppervlak	blank, nabehandeld
Plaatdikte	1,5 mm
Plaatdikte	0,06 in
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	2,65 kN/m
Steunafstand 2,0 m	1,8 kN/m
Steunafstand 2,5 m	1,15 kN/m
Steunafstand 3,0 m	0,5 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelgoot type SKS 60 VA

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKS 610 A4	3000 mm	100 mm	1,5 mm	ja	Roestvast staal 1.4571	blank, nabehandeld	6056750	m	3 m
SKS 620 A4	3000 mm	200 mm	1,5 mm	ja	Roestvast staal 1.4571	blank, nabehandeld	6056755	m	3 m
SKS 630 A4	3000 mm	300 mm	1,5 mm	ja	Roestvast staal 1.4571	blank, nabehandeld	6056757	m	3 m
SKS 640 A4	3000 mm	400 mm	1,5 mm	ja	Roestvast staal 1.4571	blank, nabehandeld	6056759	m	3 m
SKS 650 A4	3000 mm	500 mm	1,5 mm	ja	Roestvast staal 1.4571	blank, nabehandeld	6056761	m	3 m
SKS 660 A4	3000 mm	600 mm	1,5 mm	ja	Roestvast staal 1.4571	blank, nabehandeld	6056763	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat A4	RLVK 60 A4	6067675	Stuks	10 Stuks
Voegplaat A4	SSLB 500 A4	7070398	Stuks	20 Stuks
90°-bocht 60 A4	RB 90 650 A4	6036660	Stuks	1 Stuks
Bocht in hoek verstelbaar 60 A4	RB W 650 A4	6037180	Stuks	1 Stuks
Aanbouw-aftakstuk 60 A4	RAA 650 A4	6042381	Stuks	1 Stuks
T-stuk 60 A4	RT 650 A4	6038188	Stuks	1 Stuks
Kruising 60/500 A4	RK 650 A4	7027528	Stuks	1 Stuks
Deksel met draaigrendel A4	DRL 500 A4	6052985	m	3 m
Scheidingsschot 60 A4	TSG 60 A4	6062086	m	3 m
