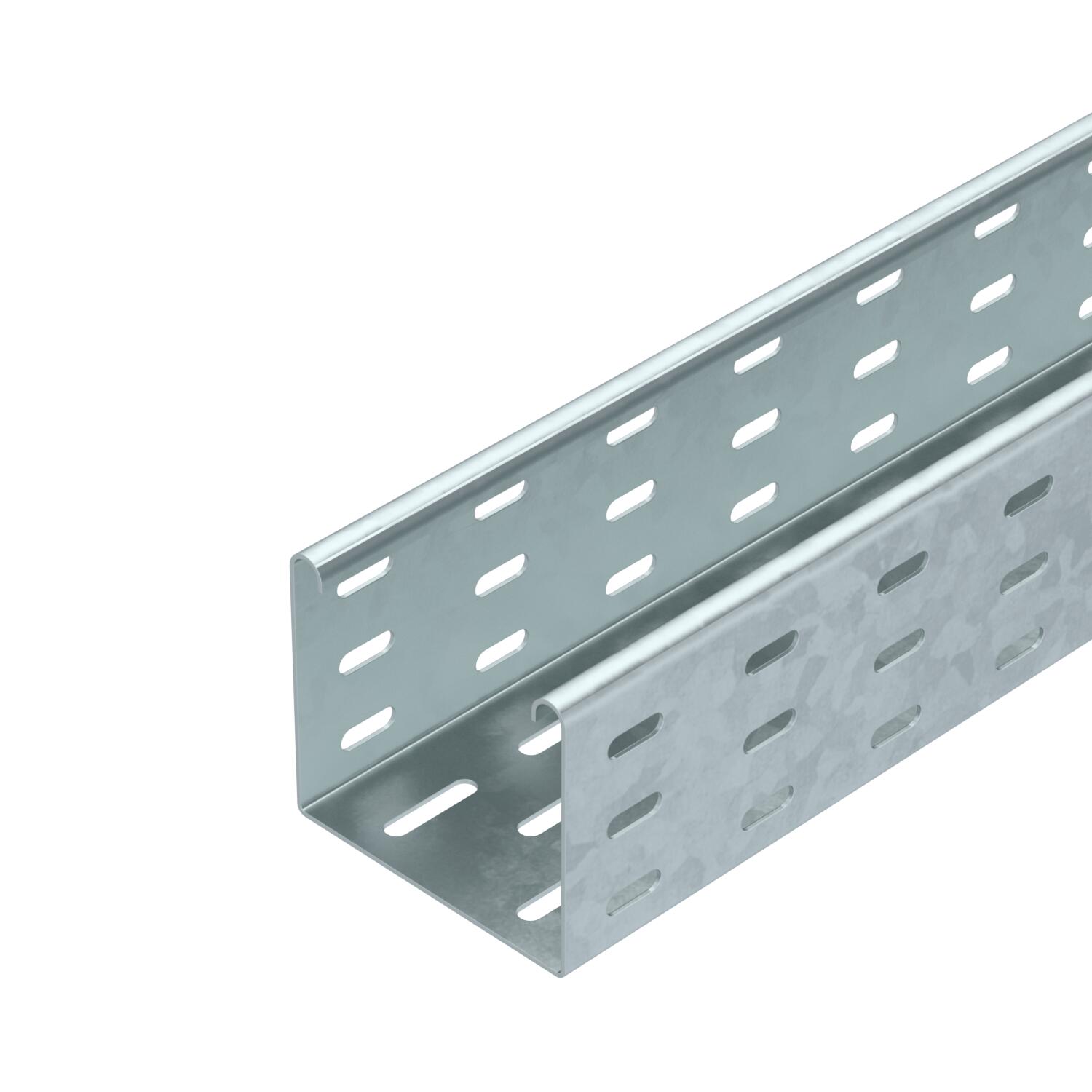

Kabelgoot SKS 85 FT
Art.nr. 6058620 | EAN 4012196061457
| Art.nr. / Type |
6058620 / SKS 810 FT
|
|---|
- Productbeschrijving
-
ProductbeschrijvingSKS 85 = zwaar ('Schwer') KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
-
- Technische gegevens
-
Technische gegevens

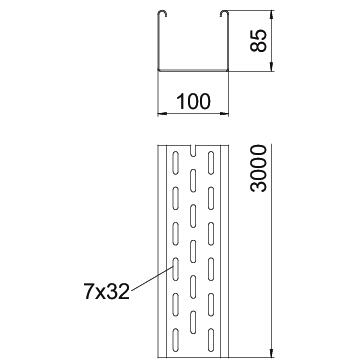

Afmetingen 85 x 100 Belastingstesttype conform IEC 61537 Type II Breedte 4 in Breedte 100 mm CO2-voetafdruk (GWP) van wieg tot poort 7,5243 kg CO2e / 1 Meter Dimensie 85x100x3000 Functiebehoud nee Hoogte 3 in Hoogte 85 mm Kleur zink Lengte 10 ft Lengte 3000 mm Maat B 100 mm Materiaal Staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 8300 mm² Nuttige doorsnede 83 cm² Oppervlak thermisch verzinkt Plaatdikte 1,5 mm Plaatdikte 0,6 in Roestvast staal, gebeitst nee Steunafstand 1,5 m 2,8 kN/m Steunafstand 2,0 m 2,25 kN/m Steunafstand 2,5 m 1,5 kN/m Steunafstand 3,0 m 0,75 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelgoot type SKS 85
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder FT
RLVL 85 FT 6067816 10 Stuks
Deksel met draaigrendel FT
DRL 100 FT 6051340 3 m
45°-bocht 85 FT
RB 45 810 FT 6036230 1 Stuks
90°-bocht 85 FT
RB 90 810 FT 6036712 1 Stuks
Bocht in hoek verstelbaar 85 FT
RB W 810 FT 6037220 1 Stuks
Aanbouw-aftakstuk 85 FT
RAA 810 FT 6042231 1 Stuks
T-stuk 85 FT
RT 810 FT 6038230 1 Stuks
Kruising 85 FT
RK 810 FT 7027431 1 Stuks
Deksel met draaigrendel DD
DRL 100 DD 6052703 3 m
Scheidingsschot 85 DD
TSG 85 DD 6062331 3 m
90°-bocht 85 FT
RB 90 810 FT 7126127 1 Stuks - Downloads
-
