Let op: Dit artikel is een uitloopartikel. U kunt het vervangende artikel hier vinden: 6059848 / Kabelgoot SKS-Magic® 110 ongeperforeerd FS

Kabelgoot SKSU 110 FS

Art.nr. 6063500 | EAN 4012195038702

Art.nr. / Type
Terug naar overzicht
Productbeschrijving
Productbeschrijving
SKSU 110 = zwaar ("Schwer") KabelgootSysteem, ongeperforeerd, met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Technische gegevens

Technische gegevens

Afmetingen 110 x 550
Belastingstesttype conform IEC 61537 Type II
Breedte 550 mm
Breedte 22 in
CO2-voetafdruk (GWP) van wieg tot poort 39,504 kg CO₂e / 1 Meter
Dimensie 110x550x3000
Functiebehoud nee
Hoogte 110 mm
Hoogte 4 in
Kleur zink
Lengte 10 ft
Lengte 3000 mm
Maat B 550 mm
Materiaal Staal
Met bovenstuk nee
Montagegat in bodem nee
NATO Gatenpatroon nee
Nuttige doorsnede 603 cm²
Nuttige doorsnede 60300 mm²
Oppervlak bandverzinkt
Plaatdikte 0,06 in
Plaatdikte 1,5 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 3 kN/m
Steunafstand 2,0 m 2,4 kN/m
Steunafstand 2,5 m 1,76 kN/m
Steunafstand 3,0 m 1,2 kN/m
Steunafstand 3,5 m 0,84 kN/m
Steunafstand 4,0 m 0,8 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie nee

Technische gegevens

Belastingsdiagram kabelgoot type SKSU 110

Belastingsdiagram kabelgoot type SKSU 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Steunafstand in m Steunafstand in m
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot-/kabelladderbreedte in mm Belastingscurve met kabelgoot-/kabelladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
SKSU 155 FS 3000 550 1,5 nee Staal bandverzinkt 6063500
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 550 FS 6052568
3 m

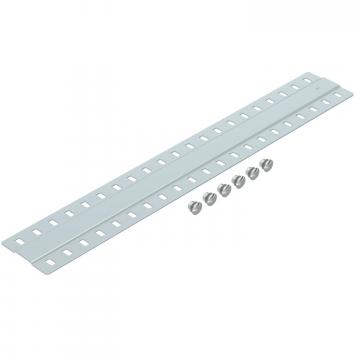

Voegplaat FS Voegplaat FS SSLB 550 FS 7070229
20 Stuks
