Kabelladder LCIS 60, 6 m C30 FS 6000 | 400 | 1,5 | nee

Kabelladder LCIS 60, 6 m C30 FS

Art.nr. 6209634 | EAN 4012196432059

Art.nr. / Type

Lengte	6000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Productbeschrijving

Productbeschrijving

Kabelladder zijhoogte 60 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Technische gegevens

Technische gegevens

Bevestiging van de sport	gelast
Breedte	400 mm
CO2-voetafdruk (GWP) van wieg tot poort	7,5212 kg CO2e / 1 Meter

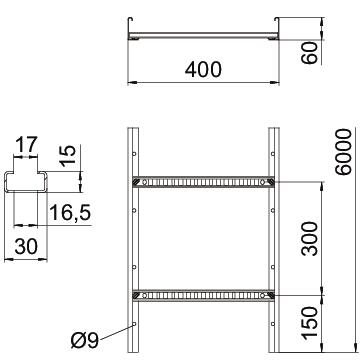

Dimensie	60x400x6000
Functiebehoud	nee
Hoogte	60 mm
Kleur	zink
Lengte	6000 mm
Maat B	400 mm
Materiaal	Staal
Nuttige doorsnede	160 cm²
Nuttige doorsnede	16000 mm²
Oppervlak	bandverzinkt
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee

Sleufmaat sport	16,50
Sportafstand	300 mm
Steunafstand 1,5 m	3,3 kN/m
Steunafstand 2,0 m	2 kN/m
Steunafstand 2,5 m	1,3 kN/m
Steunafstand 3,0 m	1 kN/m
Steunafstand 3,5 m	0,78 kN/m
Steunafstand 4,0 m	0,4 kN/m
Steunafstand 4,5 m	0,3 kN/m
Steunafstand 5,0 m	0,2 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelladder LCIS 60

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
LCIS 620 6 FS	6000 mm	200 mm	1,5 mm	nee	6209630	m	6 m
LCIS 630 6 FS	6000 mm	300 mm	1,5 mm	nee	6209632	m	6 m
LCIS 640 6 FS	6000 mm	400 mm	1,5 mm	nee	6209634	m	6 m
LCIS 650 6 FS	6000 mm	500 mm	1,5 mm	nee	6209636	m	6 m
LCIS 660 6 FS	6000 mm	600 mm	1,5 mm	nee	6209638	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel met draaigrendel FS	DRL 400 FS	6052401	m	3 m
Koppelplaat FS	LVG 60 FS	6208840	Stuks	10 Stuks
Hoekverbinder FS	LWVG 60 FS	6208895	Stuks	10 Stuks
Scharnierverbinder FS	LGVG 60 FS	6208941	Stuks	10 Stuks
Multifunctionele verbinder FS	LMFV 640 FS	6225714	Stuks	1 Stuks
90°-bocht 60 FS	LB 90 640 R3 FS	6225046	Stuks	1 Stuks
T-stuk 60 FS	LT 640 R3 FS	6225214	Stuks	1 Stuks
Aanbouw T-stuk 60 FS	LAA 640 R3 FS	6225854	Stuks	1 Stuks
Scharnierbochtelement 60 FS	LGBE 640 FS	6225454	Stuks	1 Stuks
Beschermkap 60	SKH 60 OR	6222537	Paar	40 Paar
Aansluitstuk FS	LAS 60 FS	6221351	Stuks	10 Stuks
Scheidingsschot 45 FS	TSG 45 FS	6062033	m	3 m
Hoekplaat FS	LEB 25 FS	6221203	Stuks	1 Stuks
Hoekplaat FS	LEB 50 FS	6221246	Stuks	1 Stuks
