Let op: Dit artikel is een uitloopartikel.

Kabelladder LG 45, 6 m FT 6000 | 200 | 1,25 | | Staal | thermisch verzinkt

Kabelladder LG 45, 6 m FT

Art.nr. 6200605 | EAN 4012195063711

Art.nr. / Type	6200605 / LG 420 NS 6 FT

Lengte	6000 mm

Breedte	200 mm

Plaatdikte	1,25 mm

Materiaal	Staal

Oppervlak	thermisch verzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

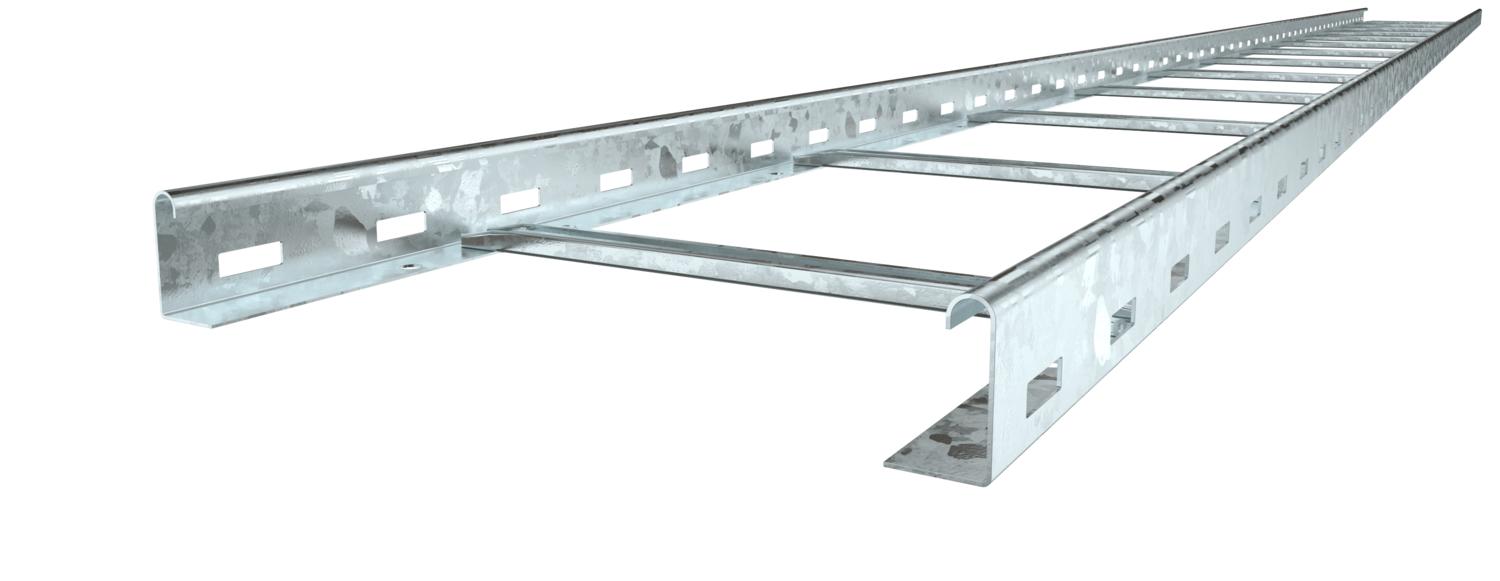

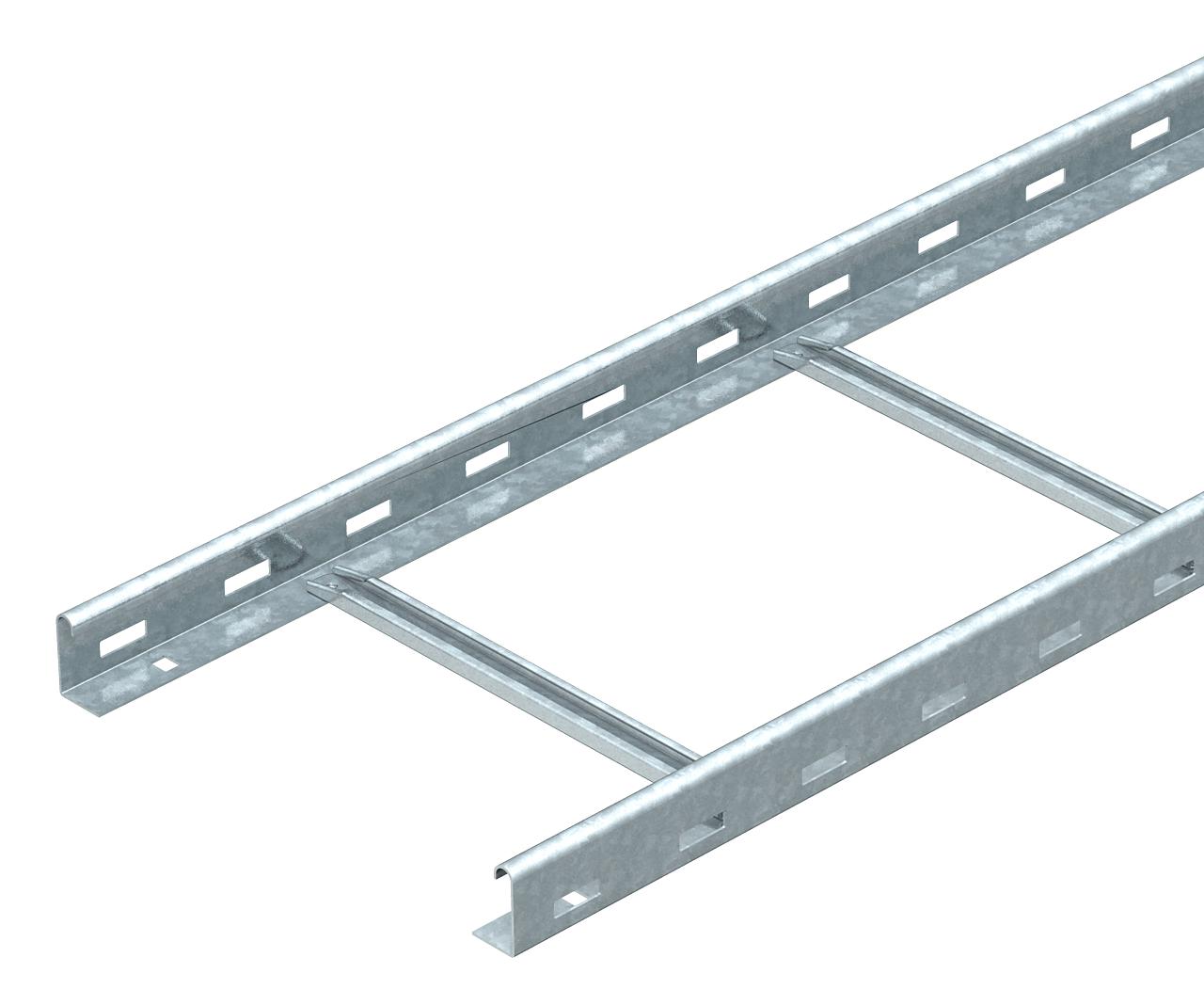

Kabelladder met zijperforatie, zijhoogte 45 mm, met vastgeklonken, naar boven toe geopende C-profielsporten.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB

Technische gegevens

Technische gegevens

Afmetingen	45x200x6000
Bevestiging van de sport	blind geklonken
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	4,6163 kg CO₂e / 1 Meter
Dimensie	45x200x6000
Hoogte	45 mm
Lengte	6000 mm
Maat B	200 mm
Materiaal	Staal
Nuttige doorsnede	6800 mm²
Nuttige doorsnede	68 cm²
Oppervlak	thermisch verzinkt

Plaatdikte	1,25 mm
Roestvast staal, gebeitst	nee
Sportafstand	300 mm
Steunafstand 1,5 m	1,8 kN/m
Steunafstand 2,0 m	1,4 kN/m
Steunafstand 2,5 m	1 kN/m
Steunafstand 3,0 m	0,55 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Uitvoering van de zijwand	Profiel (open)
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingdiagram kabelladder type LG 45 NS

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
LG 420 NS 6 FT	6000 mm	200 mm	1,25 mm	Staal	thermisch verzinkt	6200605	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel met draaigrendel FT	DRL 200 FT	6051367	m	3 m

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2	KS KL A2	6062284	Stuks	30 Stuks
Scheidingsschot 30 DD	TSG 30 DD	6062314	m	3 m
Aftakplaat FT	LAB 20 FT	6220436	Stuks	1 Stuks
