Kabelladder LG 60, 3 m VS FT 3000 | 300 | 1,5 | ja | Staal | thermisch verzinkt

Kabelladder LG 60, 3 m VS FT

Art.nr. 6208566 | EAN 4012195434160

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud

Materiaal	Staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

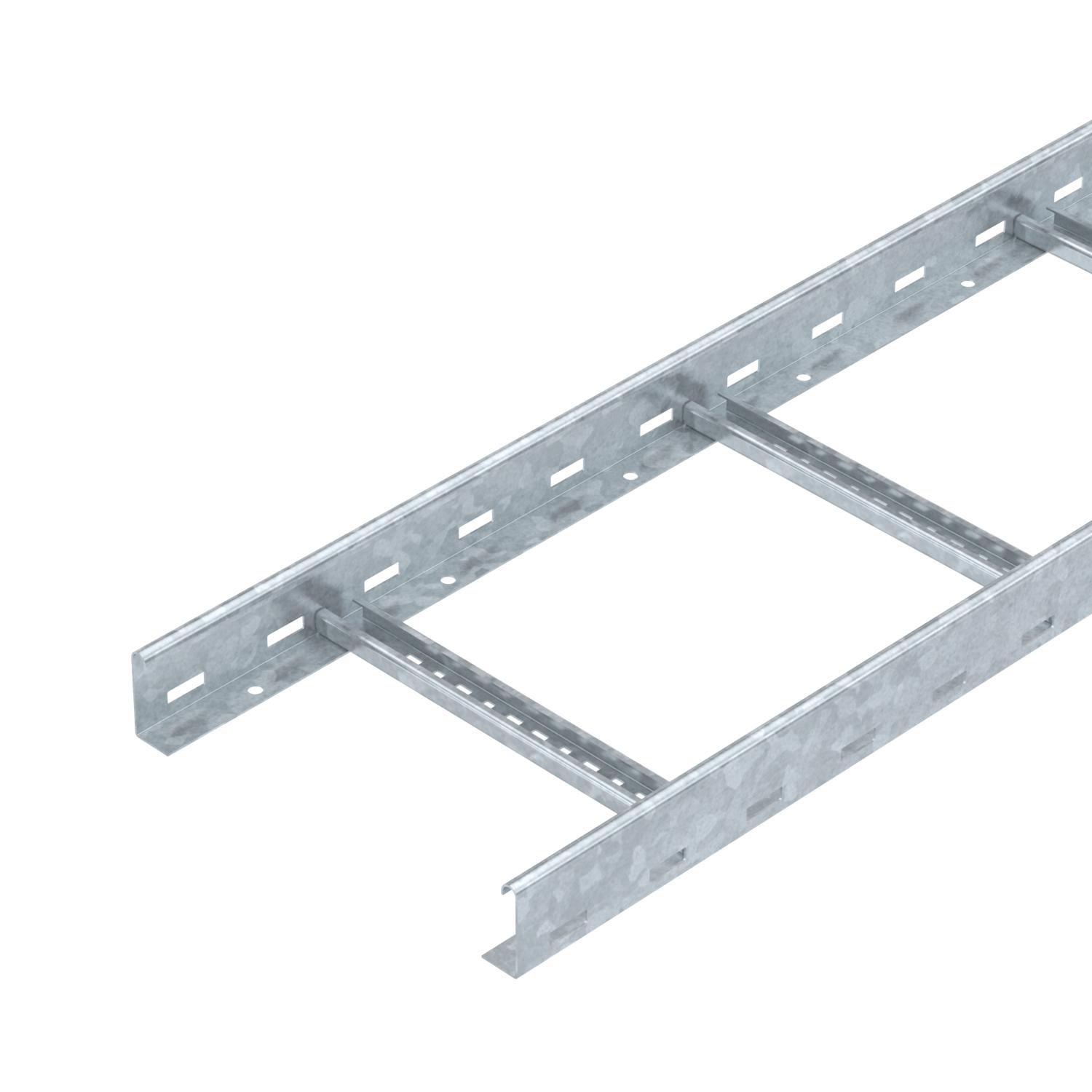

Kabelladder met geperforeerde zijwanden, hoogte 60 mm, met vastgeklonken, naar boven toe geopende C-profielsporten (uitvoering VS).
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Andere breedten zijn op aanvraag leverbaar.

De kabelladder wordt in samengevouwen toestand geleverd.

Kabels kunnen met de passende beugelklem type 2056 worden gemonteerd.

De kabelladders in de breedten 200 mm tot 400 mm zijn ook toegestaan voor de verticale montage als laddersysteem in installaties met elektrische functiebehoud conform DIN 4102 deel 12. Kabels kunnen met de voor het functiebehoud toegelaten beugelklem type 2056 M worden gemonteerd.

Technische gegevens

Technische gegevens

Bevestiging van de sport	blind geklonken
Brandbeveiliging	Functiebehoud normdraagconstructie
Breedte	300 mm
CO2-voetafdruk (GWP) van wieg tot poort	6,77 kg CO2e / 1 Meter

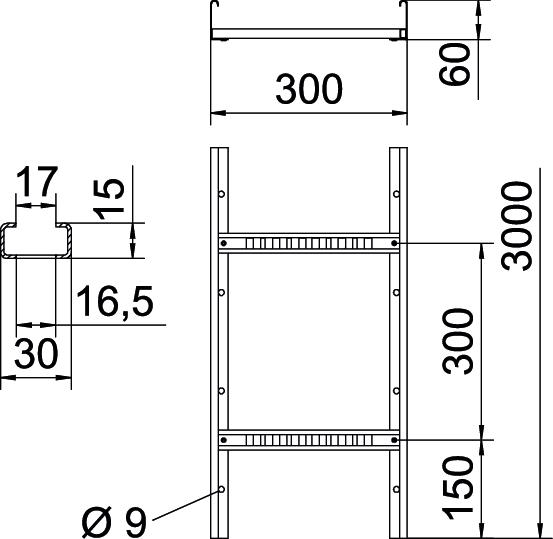

Dimensie	60x300x3000
Functiebehoud	ja
Hoogte	60 mm
Kleur	zink
Lengte	3000 mm
Maat B	300 mm
Materiaal	Staal
Nuttige doorsnede	14800 mm²
Nuttige doorsnede	148 cm²
Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm

Roestvast staal, gebeitst	nee
Sleufmaat sport	16,50
Sportafstand	300 mm
Steunafstand 1,5 m	3,1 kN/m
Steunafstand 2,0 m	2,25 kN/m
Steunafstand 2,5 m	1,5 kN/m
Steunafstand 3,0 m	1,1 kN/m
Steunafstand 3,5 m	0,75 kN/m
Steunafstand 4,0 m	0,45 kN/m
Steunafstand 4,5 m	0,3 kN/m
Steunafstand 5,0 m	0,15 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingsdiagram kabelladder LG 60 VS

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	ja	Staal	thermisch verzinkt	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	ja	Staal	thermisch verzinkt	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	ja	Staal	thermisch verzinkt	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	nee	Staal	thermisch verzinkt	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	nee	Staal	thermisch verzinkt	6208578	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Deksel met draaigrendel FT	DRL 300 FT	6051383	m	3 m

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2	KS KL A2	6062284	Stuks	30 Stuks

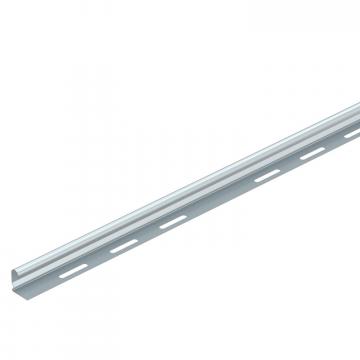

Scheidingsschot 45 DD	TSG 45 DD	6062321	m	3 m

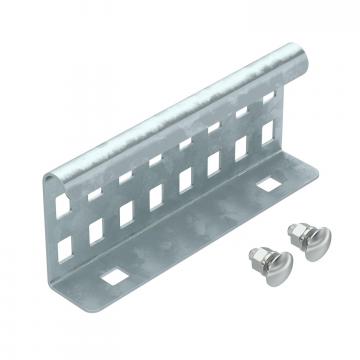

Koppelplaat FT	LVG 60 FT	6208843	Stuks	10 Stuks
Aftakplaat FT	LAB 30 FT	6220444	Stuks	1 Stuks
Beschermkap 60	SKH 60 OR	6222537	Paar	40 Paar

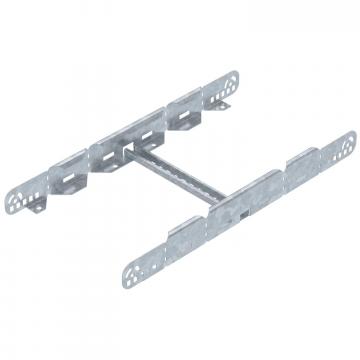

Multifunctionele verbinder FT	LMFV 630 FT	6225732	Stuks	1 Stuks
