Let op: Dit artikel is een uitloopartikel.
Kabelladder met trapezium sport, standaard ALU
Art.nr. 7099754 | EAN 4012196509980
- Productbeschrijving
-
ProductbeschrijvingScheepsladder met geperforeerde zijwanden H 40 mm, de rechtvormige sporten zijn geperforeerd en vastgelast.
-
- Technische gegevens
-
Technische gegevens
Bevestiging van de sport gelast Breedte 200 mm CO2-voetafdruk (GWP) van wieg tot poort 17,3739 kg CO₂e / 1 Meter Dimensie 40x210x3000 Functiebehoud nee Hoogte 40 mm Kleur aluminium Lengte 3000 mm Maat B 210 mm Materiaal aluminium Oppervlak gebeitst Plaatdikte 5 mm Roestvast staal, gebeitst nee Sportafstand 300 mm Steunafstand 1,5 m 1,4 kN/m Steunafstand 2,0 m 0,65 kN/m Steunafstand 2,5 m 0,35 kN/m Steunafstand 3,0 m 0,2 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelladder type SL62 ALU
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Steunafstand in m
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

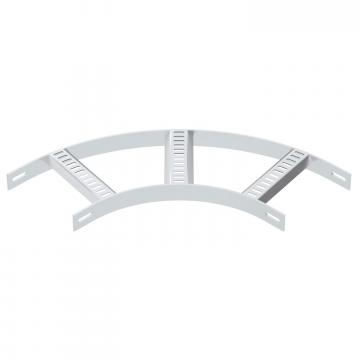

90°-bocht met trapeziumsport ALU
SLB 90 62 200ALU 7099188 1 Stuks - Downloads
-
Specificatieblad SL 62 200 ALU / 7099754 , 0.22MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring SL 62 200 ALU / 7099754 , 0.12MB , pdfPrestatieverklaring SL 62 200 ALU / 7099754 , 0.55MB , pdfREACH Conformiteitsverklaring SL 62 200 ALU / 7099754 , 0.12MB , pdfRoHS Conformiteitsverklaring SL 62 200 ALU / 7099754 , 0.13MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
