Kabelladder met trapeziumsport, standaard FT 3000 | 600 | 5 | nee

Kabelladder met trapeziumsport, standaard FT

Art.nr. 7097476 | EAN 4012196508150

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	5 mm

Functiebehoud	nee

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Scheepsladder met geperforeerde zijwanden H 40 mm, de rechtvormige sporten zijn geperforeerd en vastgelast. Belasting beproefd conform IEC in combinatie met de verbinder type SLV.

De scheepsladder inclusief hulpstukken is op aanvraag ook in roestvast staal leverbaar. Poedercoating in RAL-kleuren mogelijk.

Technische gegevens

Technische gegevens

Bevestiging van de sport	gelast
Breedte	600 mm
CO2-voetafdruk (GWP) van wieg tot poort	10,997 kg CO2e / 1 Meter
Dimensie	40x610x3000
Functiebehoud	nee
Hoogte	40 mm
Kleur	zink
Lengte	3000 mm
Maat B	610 mm
Materiaal	Staal
Oppervlak	thermisch verzinkt

Plaatdikte	5 mm
Roestvast staal, gebeitst	nee
Sportafstand	300 mm
Steunafstand 1,5 m	3 kN/m
Steunafstand 2,0 m	2 kN/m
Steunafstand 2,5 m	1 kN/m
Steunafstand 3,0 m	0,6 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

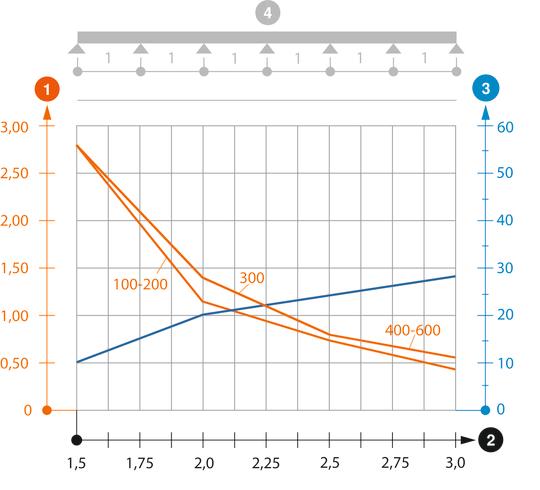

Belastingsdiagram kabelladder type SL 62

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Belastingschema bij testmethode

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
SL 62 100 FT	3000 mm	100 mm	5 mm	nee	7097409	m	3 m
SL 62 150 FT	3000 mm	150 mm	5 mm	nee	7097417	m	3 m
SL 62 200 FT	3000 mm	200 mm	5 mm	nee	7097425	m	3 m
SL 62 300 FT	3000 mm	300 mm	5 mm	nee	7097433	m	3 m
SL 62 400 FT	3000 mm	400 mm	5 mm	nee	7097441	m	3 m
SL 62 500 FT	3000 mm	500 mm	5 mm	nee	7097468	m	3 m
SL 62 600 FT	3000 mm	600 mm	5 mm	nee	7097476	m	3 m
