Kabelladder SLCS 110, 3 m C30 FT

Art.nr. 6207312 | EAN 4012196431908

Art.nr. / Type
Terug naar overzicht
Productbeschrijving
Productbeschrijving

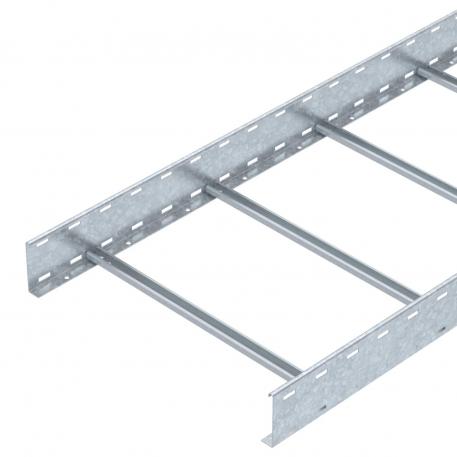

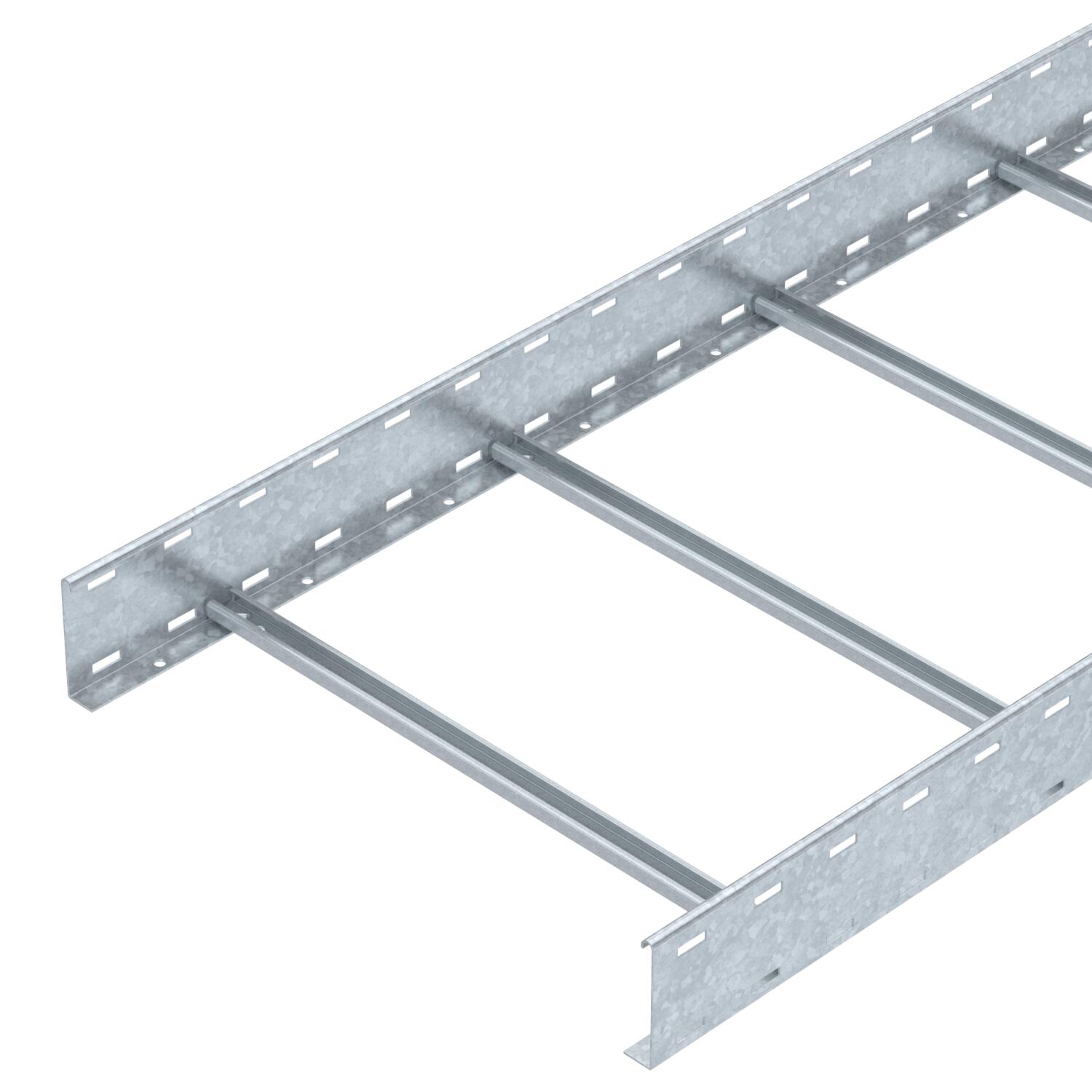

Kabelladder met hoogte 110 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Kabelladder, zijhoogte 110 mm
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Technische gegevens

Technische gegevens

Bevestiging van de sport gelast
Breedte 600 mm
CO2-voetafdruk (GWP) van wieg tot poort 13,9295 kg CO2e / 1 Meter

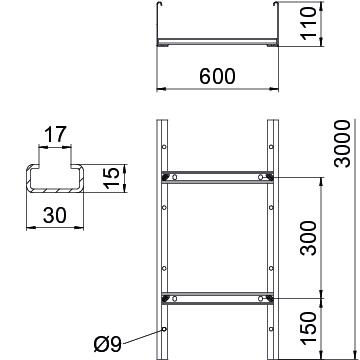

Dimensie 110x600x3000
Functiebehoud nee
Hoogte 110 mm
Kleur zink
Lengte 3000 mm
Maat B 600 mm
Materiaal Staal
Nuttige doorsnede 540 cm²
Nuttige doorsnede 54000 mm²
Oppervlak thermisch verzinkt
Plaatdikte 2 mm
Roestvast staal, gebeitst nee
Sleufmaat sport 17,00
Sportafstand 300 mm
Steunafstand 2,0 m 4 kN/m
Steunafstand 2,5 m 3 kN/m
Steunafstand 3,0 m 2,3 kN/m
Steunafstand 3,5 m 1,6 kN/m
Steunafstand 4,0 m 1 kN/m
Steunafstand 4,5 m 0,83 kN/m
Steunafstand 5,0 m 0,7 kN/m
Steunafstand 6,0 m 0,25 kN/m
Uitvoering van de sporten Profiel niet geperforeerd
Uitvoering van de zijkant Vlak profiel
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelladder SLCS 110

Belastingsdiagram kabelladder SLCS 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Steunafstand in m Steunafstand in m
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot-/kabelladderbreedte in mm Belastingscurve met kabelgoot-/kabelladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Art.nr. Aantal kl. VKE
SLCS 1160 3 FT 3000 600 2 nee 6207312
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT Koppelplaat FT LVG 110 FT 6216548
10 Stuks
90°-bocht 110 FT 90°-bocht 110 FT LB 90 1160 R3 FT 6225152
1 Stuks
Multifunctionele verbinder FT Multifunctionele verbinder FT LMFV 1160 FT 6225780
1 Stuks
Scheidingsschot 85 DD Scheidingsschot 85 DD TSG 85 DD 6062331
3 m
Aftakplaat FT Aftakplaat FT LAB 60 FT 6220479
1 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2 Klemstuk voor de bevestiging van het scheidingsschot A2 KS KL A2 6062284
30 Stuks
Beschermkap Beschermkap SKH 110 OR 6222553
20 Paar
