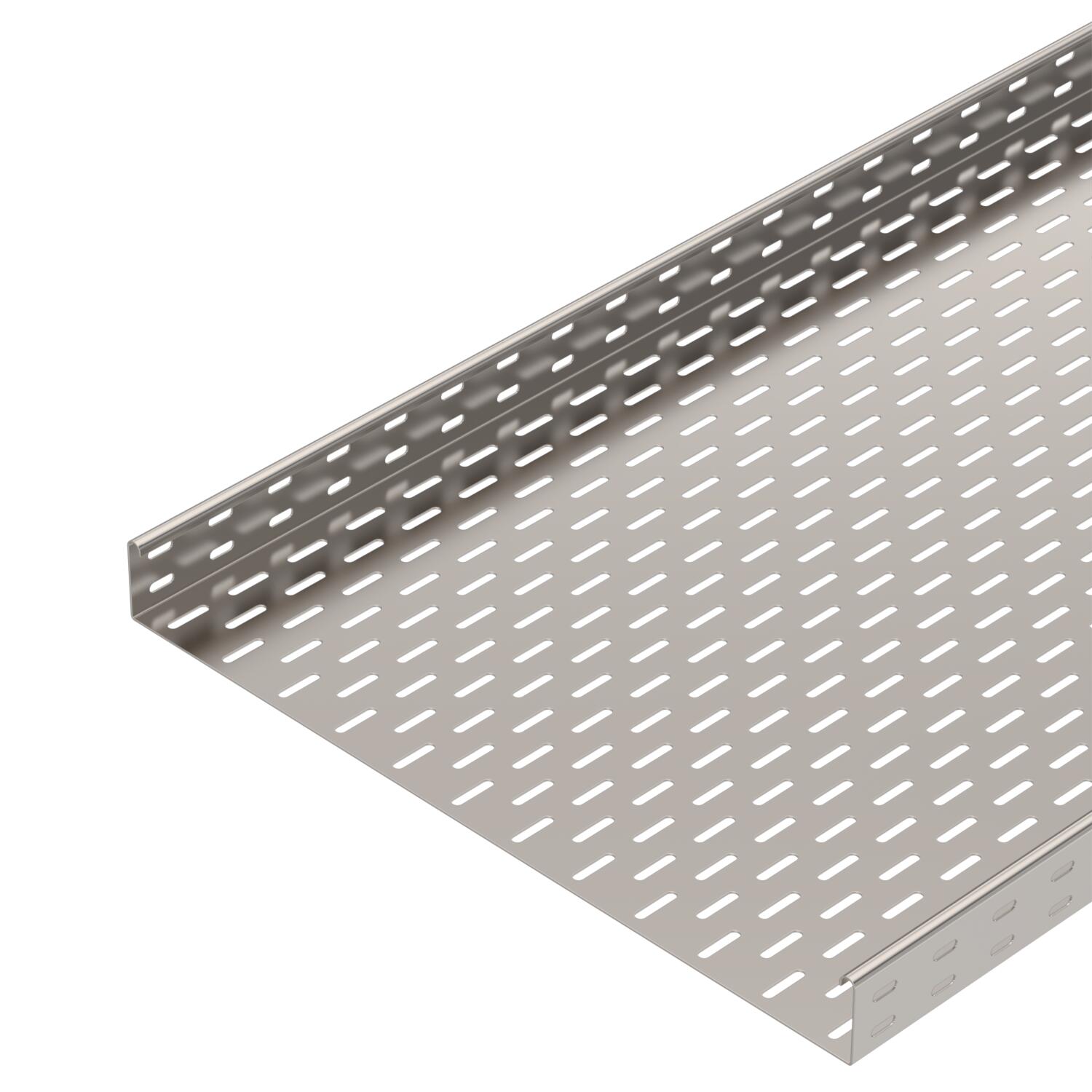

Kabelrinne SKS 60 A2 3000 | 600 | 1,5 | ja | Roestvast staal 1.4301 | blank, nabehandeld

Kabelrinne SKS 60 A2

Art.nr. 6056746 | EAN 4012196120857

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	ja

Materiaal	Roestvast staal 1.4301

Oppervlak	blank, nabehandeld

Productbeschrijving

Productbeschrijving

SKS 60 = zware kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

De kabelgoot type SKS kan ook worden gebruikt voor functiebehoud. Meer info in onze catalogus BSS-brandwerende systemen. De kabelgoot wordt met schroeven type FRS M6 x 12 op de console bevestigd.

De koppelplaten moeten afzonderlijk worden besteld.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Breedte	24 in
Breedte	600 mm
CO2-voetafdruk (GWP) van wieg tot poort	41,9926 kg CO2e / 1 Meter

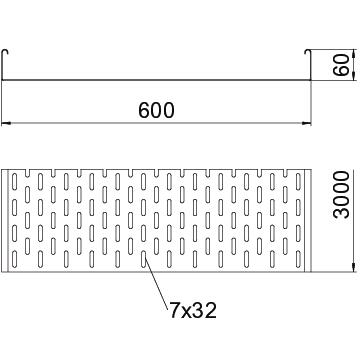

Dimensie	60x600x3000
Dimension W	600 mm
Functiebehoud	ja
Hoogte	2 in
Hoogte	60 mm
Kleur	roestvrij staal
Lengte	3000 mm
Lengte	10 ft
Maat B	600 mm
Materiaal	Roestvast staal 1.4301
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
Nuttige doorsnede	35800 mm²
Nuttige doorsnede	358 cm²
Oppervlak	blank, nabehandeld
Plaatdikte	1,5 mm
Plaatdikte	0,06 in
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	2,65 kN/m
Steunafstand 2,0 m	1,8 kN/m
Steunafstand 2,5 m	1,15 kN/m
Steunafstand 3,0 m	0,5 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Belastingdiagram kabelgoot type SKS 60

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKS 610 A2	3000 mm	100 mm	1,5 mm	ja	Roestvast staal 1.4301	blank, nabehandeld	6056735	m	3 m
SKS 620 A2	3000 mm	200 mm	1,5 mm	ja	Roestvast staal 1.4301	blank, nabehandeld	6056737	m	3 m
SKS 630 A2	3000 mm	300 mm	1,5 mm	ja	Roestvast staal 1.4301	blank, nabehandeld	6056739	m	3 m
SKS 640 A2	3000 mm	400 mm	1,5 mm	ja	Roestvast staal 1.4301	blank, nabehandeld	6056742	m	3 m
SKS 650 A2	3000 mm	500 mm	1,5 mm	ja	Roestvast staal 1.4301	blank, nabehandeld	6056744	m	3 m
SKS 660 A2	3000 mm	600 mm	1,5 mm	ja	Roestvast staal 1.4301	blank, nabehandeld	6056746	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat A2	RLVK 60 A2	6067654	Stuks	10 Stuks
Voegplaat A2	SSLB 600 A2	7070381	Stuks	20 Stuks
90°-bocht 60 A2	RB 90 660 A2	6036632	Stuks	1 Stuks
Bocht in hoek verstelbaar 60 A2	RB W 660 A2	6037162	Stuks	1 Stuks
Aanbouw T-stuk 60 A2	RAA 660 A2	6042341	Stuks	1 Stuks
T-stuk 60 A2	RT 660 A2	6038170	Stuks	1 Stuks
Kruising 60 A2	RK 660 A2	7027511	Stuks	1 Stuks
Deksel met draaigrendel A2	DRL 600 A2	6052975	m	3 m
Scheidingsschot 60 A2	TSG 60 A2	6062084	m	3 m
90°-bocht 60 A2	RBU 90 660 A2	7134266	Stuks	1 Stuks
