Kanaal, blind, klikbaar, hoogte 40-240 mm

Art.nr. 7424060 | EAN 4012195243229

2400 mm
40 mm
3
Terug naar overzicht
Productbeschrijving
Productbeschrijving

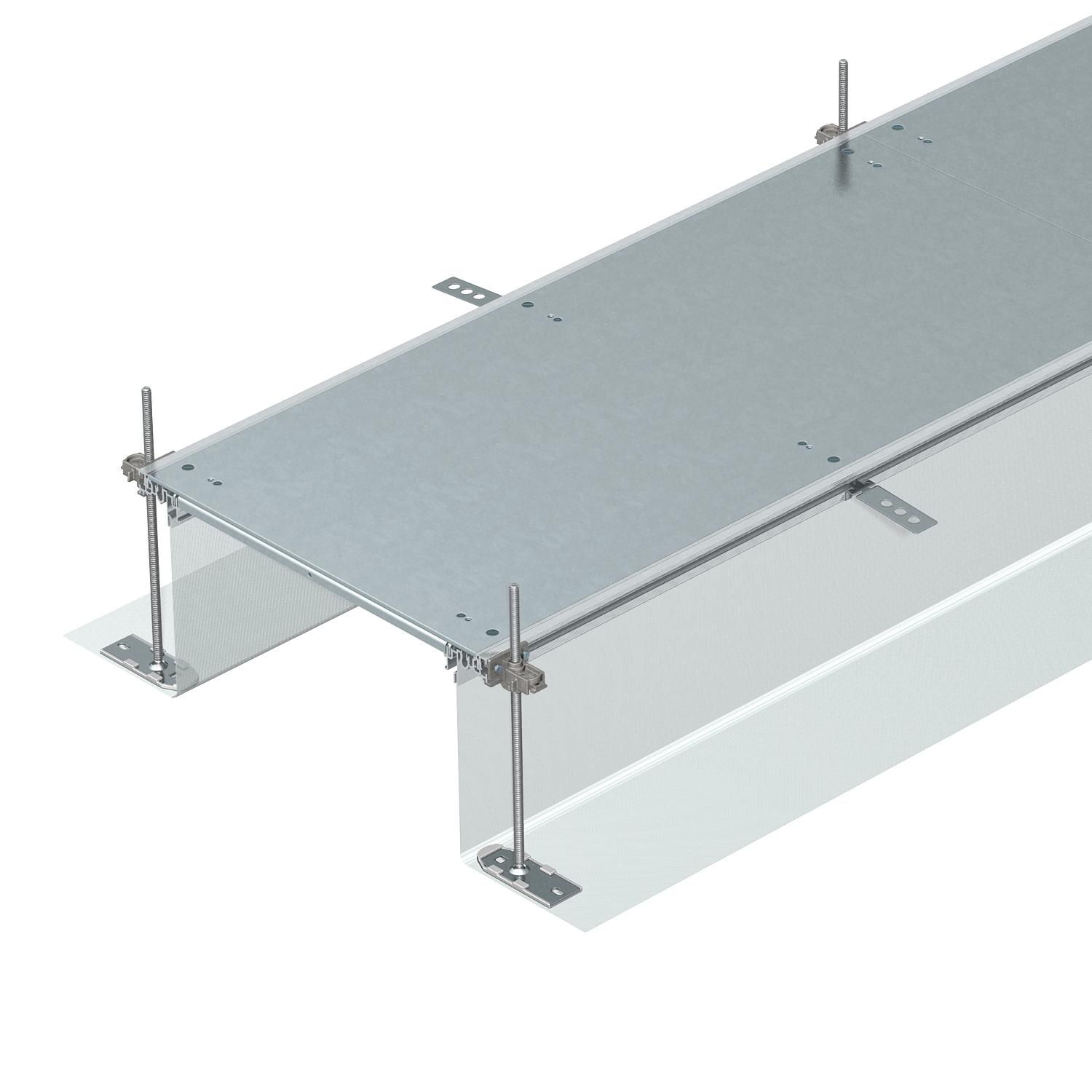

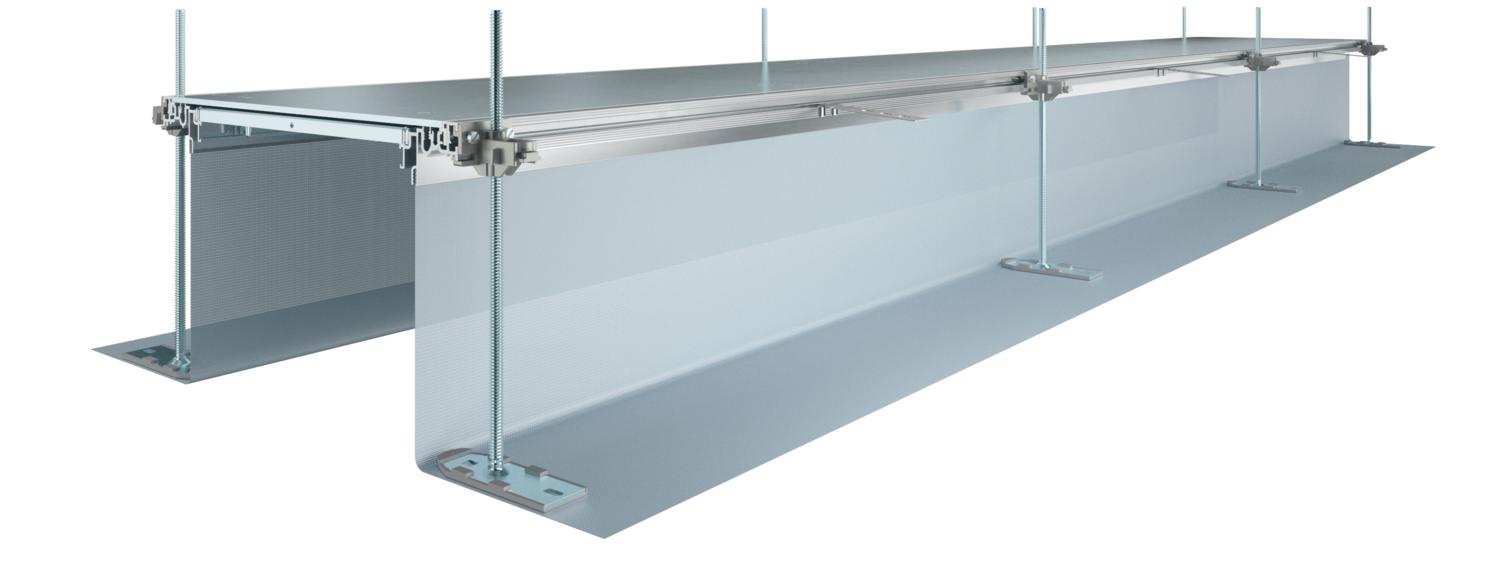

Montagegerede kanaaleenheid vlak met de afwerkvloer voor kabelinstallatie, bestaande uit 3 systeemdeksels, twee zijprofielen met flexibele zijwand uit metaalweefsel, vloerbekledingsprofielen met H = 3 mm. Voor droge binnenruimten met droog onderhouden vloeren. Met passende systeemtoebehoren ook voor nat onderhouden vloeren geschikt. Meegeleverd zijn 6 in hoogte nivelleerbare bevestigingsbeugels, 6 afwerkvloerankers en 3 dekselnaadafdichtingen bij nominale kanaalbreedte 200, 300 en 400 of 6 dekselnaadsteunen bij kanaalbreedten 500 en 600. De noodzakelijke nivelleereenheden voor de dekselondersteuningen 500 en 600 worden niet meegeleverd maar moeten afhankelijk van de gewenste kanaalhoogte afzonderlijk worden besteld. Alle kanalen worden tot en met de breedte 400 met voorgemonteerde deksels geleverd.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Afdekking montage-opening nee
Afdekkingen 3
Afdichtingsinbouwmogelijkheid ja
Breedte 200 mm
CO2-voetafdruk (GWP) van wieg tot poort 47,4413 kg CO2e / 1 Meter
Deksel afneembaar ja
Dekselbevestiging borgend ja

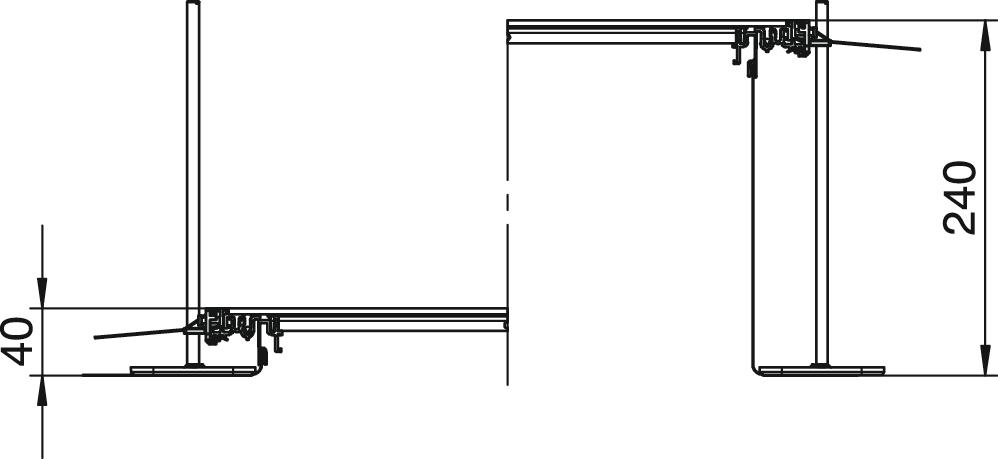

Dimensie 2400x200x240
Geschikt voor dillitatievoeg nee
Inbouwopening voor vloeropbouwtank nee
Kanaalhoogte max. 240 mm
Kanaalhoogte min. 40 mm
Lengte 2400 mm
Materiaal Staal
Materiaaldikte deksel 4
Met aansluitopening nee
Met overstek ja
met potentiaalvereffening nee
Met scheidingswand nee
Minimale afwerkvloerhoogte 40
Montage-opening zonder
Nivelleerbereik max. 240 mm
Nivelleerbereik min. 40 mm
Ontkoppelbaar ja
Oppervlak bandverzinkt
Vloeronderhoud nat
Vloerplaat nee
Alle typen

Alle typen

Type Lengte Breedte Kanaalhoogte min. Kanaalhoogte max. Afdekkingen Art.nr. Aantal kl. VKE
OKA-G20040140R 2400 mm 200 mm 40 mm 140 mm 3 7424040
2,4 m
OKA-G30040140R 2400 mm 300 mm 40 mm 140 mm 3 7424042
2,4 m
OKA-G40040140R 2400 mm 400 mm 40 mm 140 mm 3 7424044
2,4 m
OKA-G50040140R 2400 mm 500 mm 40 mm 140 mm 3 7424046
2,4 m
OKA-G60040140R 2400 mm 600 mm 40 mm 140 mm 3 7424048
2,4 m
OKA-G20040240R 2400 mm 200 mm 40 mm 240 mm 3 7424060
2,4 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Bouwset voor kanaalaftakking T-stuk en kruisstuk Bouwset voor kanaalaftakking T-stuk en kruisstuk OKA FB2 TX 7424821
1 Stuks
Nivelleereenheid voor dekselnaafondersteuning, kanaalhoogte 60-110 mm Nivelleereenheid voor dekselnaafondersteuning, kanaalhoogte 60-110 mm NE DSU2 6050 7424842
3 Stuks
Aarddraadaansluithoek Aarddraadaansluithoek 8AWR 6288704
10 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Scheidingsschot 60 FS Scheidingsschot 60 FS TSG 60 FS 6062068
3 m
Scheidingsschot 85 FS Scheidingsschot 85 FS TSG 85 FS 6062114
3 m
Scheidingsschot 110 FS Scheidingsschot 110 FS TSG 110 FS 6062122
3 m
Scheidingsschot 135 FS Scheidingsschot 135 FS TSG 135 FS 6062132
3 m
Hefwerktuig, 300 N Hefwerktuig, 300 N WZ 1029 7408634
1 Stuks
