Kanaal voor GES4, hoogte 60-110 mm 2400 | 300 | 60 | 110 | 3

Kanaal voor GES4, hoogte 60-110 mm

Art.nr. 7424600 | EAN 4012195244677

Art.nr. / Type

Lengte	2400 mm

Breedte

Kanaalhoogte min.	60 mm

Kanaalhoogte max.	110 mm

Afdekkingen	3

Productbeschrijving

Productbeschrijving

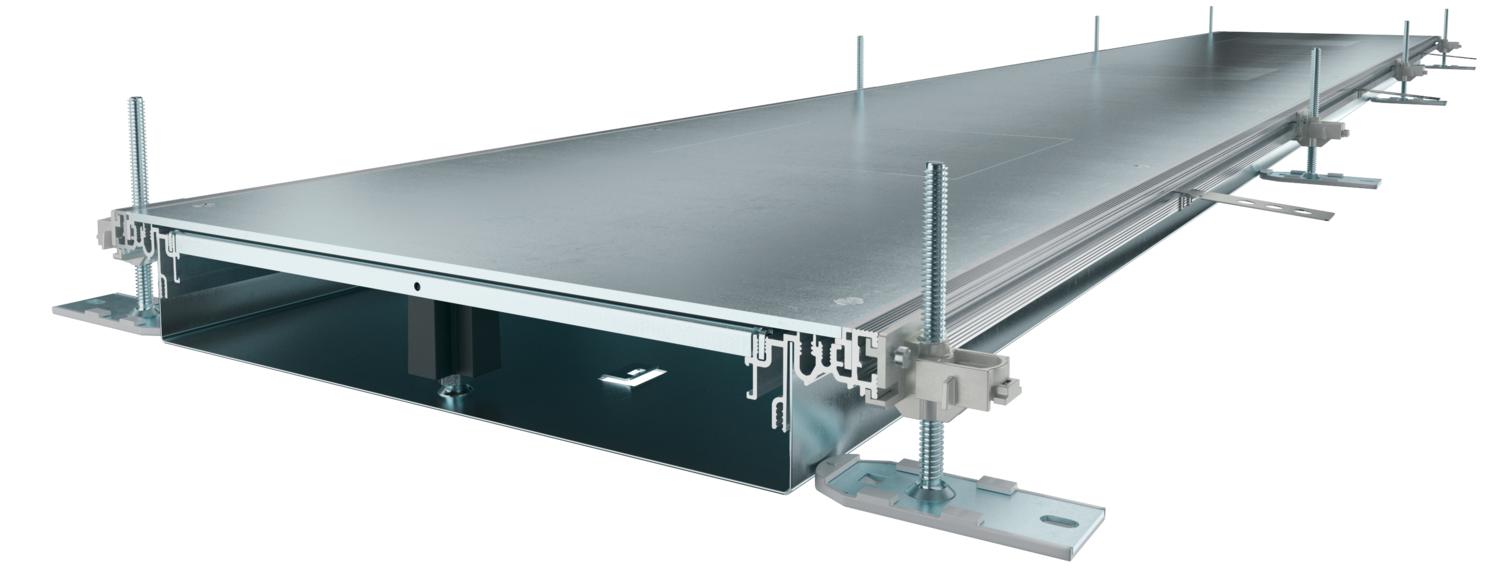

Kanaal voor de inbouw van inbouweenheden met nominale grootte 3 bestaande uit 6 of 4 montagedeksels met blind afgesloten montage-opening, bodemgoot met zijprofielen en vloerbekledingsprofielen. In de stalen bodem bevinden zich aansluitlippen voor de montage van het scheidingsschot (gedwongen aarding). Meegeleverd zijn: 6 in de hoogte nivelleerbare bevestigingshoeken, 6 afwerkvloerankers en 3 dekselvoegafdichtingen bij de breedte 300 of nivelleerbare dekselvoegondersteuningen: 3 stuks bij de breedte 400 of 6 stuks bij de breedtes 500 en 600. De kanaaldeksels zijn bij de levering vastgeschroefd.

Met schroefbare apparatuurinbouwdeksels met ieder een inbouwopening voor een inbouweenheid nominale grootte 4.

Technische gegevens

Technische gegevens

Aantal compartimenten	3 St.
Aantal insteekbare scheidingswanden	2
Aantal voorziene inbouweenheden	3
Afdekking montage-opening	ja
Afdekkingen	3
Afdichtingsinbouwmogelijkheid	ja
Breedte	300 mm
CO2-voetafdruk (GWP) van wieg tot poort	64,5246 kg CO2e / 1 Meter
Deksel afneembaar	ja
Dekselbevestiging borgend	nee
Dimensie	2400x300x60
Geschikt voor dillitatievoeg	nee
Inbouwopening voor vloeropbouwtank	nee
Kanaalhoogte max.	110 mm
Kanaalhoogte min.	60 mm
Lengte	2400 mm

Materiaal	Staal
Materiaaldikte deksel	4
Met aansluitopening	ja
Met overstek	ja
met potentiaalvereffening	nee
Met scheidingswand	nee
Minimale afwerkvloerhoogte	60
Montage-opening	Voor inbouweenheid
Montage-opening	vierkant
Nivelleerbereik max.	110 mm
Nivelleerbereik min.	60 mm
Nominale maat voor inbouweenheden	4
Ontkoppelbaar	nee
Oppervlak	bandverzinkt
Scheidingswandbevestiging	steken
Vloerplaat	ja

Alle typen

Alle typen

Type	Lengte	Breedte	Kanaalhoogte min.	Kanaalhoogte max.	Afdekkingen	Art.nr.	Aantal	kl. VKE
OKA-W3006050D4	2400 mm	300 mm	60 mm	110 mm	3	7424600	m	2,4 m
OKA-W4006050D4	2400 mm	400 mm	60 mm	110 mm	3	7424602	m	2,4 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Montageset voor hoekaftakking naar links, hoogte 40-150 mm	OKA-G30040150FBL	7423952	Stuks	1 Stuks
Montageset voor hoekaftakking naar rechts, hoogte 40-150 mm	OKA-G30040150FBR	7423972	Stuks	1 Stuks
Kanaaleindstuk, hoogte 40-150 mm	OKA-G30040150ES	7424282	Stuks	1 Stuks
Bouwset voor kanaalaftakking T-stuk en kruisstuk	OKA FB2 TX	7424821	Stuks	1 Stuks
Aarddraadaansluithoek	8AWR	6288704	Stuks	10 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot, kanaalhoogte 100 mm	OKA2 TW 100	7401960	m	2,4 m
Scheidingsschot, kanaalhoogte 40 mm	OKA2 TW 40	7401988	m	2,4 m
Scheidingsschot, kanaalhoogte 50 mm	OKA2 TW 50	7401992	m	2,4 m
Scheidingsschot, kanaalhoogte 60 mm	OKA2 TW 60	7401996	m	2,4 m
Scheidingsschot, kanaalhoogte 70 mm	OKA2 TW 70	7402000	m	2,4 m
Scheidingsschot, kanaalhoogte 80 mm	OKA2 TW 80	7402004	m	2,4 m
Scheidingsschot, kanaalhoogte 90 mm	OKA2 TW 90	7402008	m	2,4 m
Hefwerktuig, 300 N	WZ 1029	7408634	Stuks	1 Stuks
