Kanaal voor GES9, hoogte 40-140 mm 2400 | 600 | 40 | 140 | 6

Kanaal voor GES9, hoogte 40-140 mm

Art.nr. 7424204 | EAN 4012195243670

Art.nr. / Type

Lengte	2400 mm

Breedte

Kanaalhoogte min.	40 mm

Kanaalhoogte max.	140 mm

Afdekkingen

Productbeschrijving

Productbeschrijving

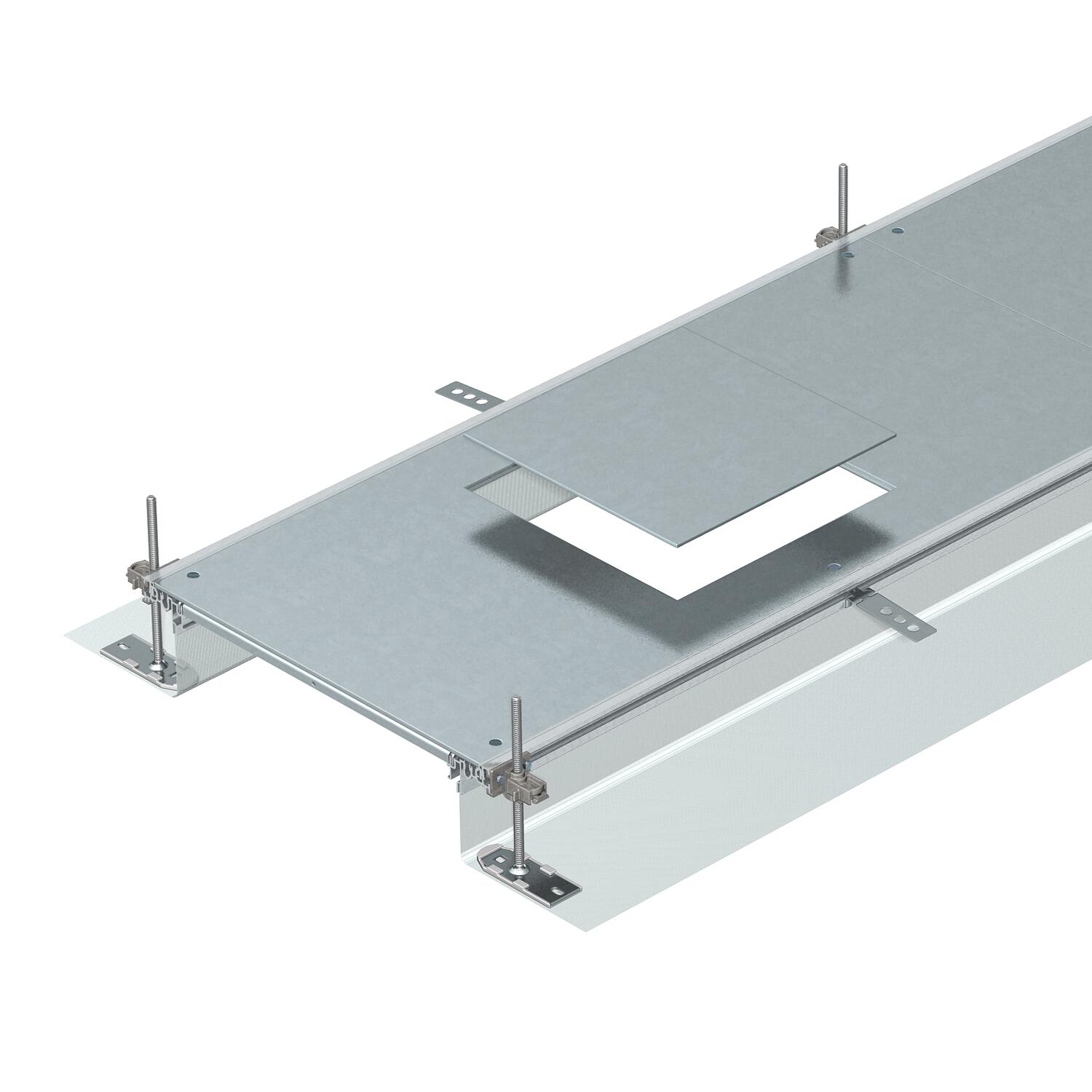

Montagegerede kanaaleenheid vlak met de afwerkvloer voor kabelinstallatie, bestaande uit 3 systeemdeksels, twee zijprofielen met flexibele zijwand uit metaalweefsel, vloerbekledingsprofielen met H = 3 mm. Voor droge binnenruimten met droog onderhouden vloeren. Met passende systeemtoebehoren ook voor nat onderhouden vloeren geschikt. Meegeleverd zijn 6 in hoogte nivelleerbare bevestigingsbeugels, 6 afwerkvloerankers en 3 dekselnaadafdichtingen bij nominale kanaalbreedte 200, 300 en 400 of 6 dekselnaadsteunen bij kanaalbreedten 500 en 600. De noodzakelijke nivelleereenheden voor de dekselondersteuningen 400, 500 en 600 worden niet meegeleverd maar moeten afhankelijk van de gewenste kanaalhoogte afzonderlijk worden besteld. De kanaaldeksels zijn bij de levering vastgeschroefd.

Met drie (bij kaanaalbreedte 400, L = 800 mm) of zes (bij kanaalbreedte 500 en 600 mm, L = 400 mm) montagedeksels met een montageopening voor hoekige inbouweenheden met nominale grootte 9.

Technische gegevens

Technische gegevens

Aantal voorziene inbouweenheden	6
Afdekking montage-opening	ja
Afdekkingen	6
Afdichtingsinbouwmogelijkheid	ja
Breedte	600 mm
CO2-voetafdruk (GWP) van wieg tot poort	84,636 kg CO2e / 1 Meter
Deksel afneembaar	ja
Dekselbevestiging borgend	nee
Dimensie	2400x600x140
Geschikt voor dillitatievoeg	nee
Inbouwopening voor vloeropbouwtank	nee
Kanaalhoogte max.	140 mm
Kanaalhoogte min.	40 mm
Lengte	2400 mm
Materiaal	Staal

Materiaaldikte deksel	4
Met aansluitopening	ja
Met overstek	ja
met potentiaalvereffening	nee
Met scheidingswand	nee
Minimale afwerkvloerhoogte	40
Montage-opening	Voor inbouweenheid
Montage-opening	vierkant
Nivelleerbereik max.	140 mm
Nivelleerbereik min.	40 mm
Nominale maat voor inbouweenheden	9
Ontkoppelbaar	ja
Oppervlak	bandverzinkt
Vloerplaat	nee

Alle typen

Alle typen

Type	Lengte	Breedte	Kanaalhoogte min.	Kanaalhoogte max.	Afdekkingen	Art.nr.	Aantal	kl. VKE
OKA-G40040140D9	2400 mm	400 mm	40 mm	140 mm	3	7424200	m	2,4 m
OKA-G50040140D9	2400 mm	500 mm	40 mm	140 mm	6	7424202	m	2,4 m
OKA-G60040140D9	2400 mm	600 mm	40 mm	140 mm	6	7424204	m	2,4 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Montageset voor hoekaftakking naar links, hoogte 40-150 mm	OKA-G60040150FBL	7423958	Stuks	1 Stuks
Montageset voor hoekaftakking naar rechts, hoogte 40-150 mm	OKA-G60040150FBR	7423978	Stuks	1 Stuks
Kanaaleindstuk, hoogte 40-150 mm	OKA-G60040150ES	7424288	Stuks	1 Stuks
Bouwset voor kanaalaftakking T-stuk en kruisstuk	OKA FB2 TX	7424821	Stuks	1 Stuks
Nivelleereenheid voor dekselnaadondersteuning, kanaalhoogte 40-70 mm	NE DSU2 4030	7424840	Stuks	3 Stuks
Nivelleereenheid voor dekselnaafondersteuning, kanaalhoogte 60-110 mm	NE DSU2 6050	7424842	Stuks	3 Stuks
Aarddraadaansluithoek	8AWR	6288704	Stuks	10 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	3 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	3 m
Scheidingsschot 135 FS	TSG 135 FS	6062132	m	3 m
Hefwerktuig, 300 N	WZ 1029	7408634	Stuks	1 Stuks
