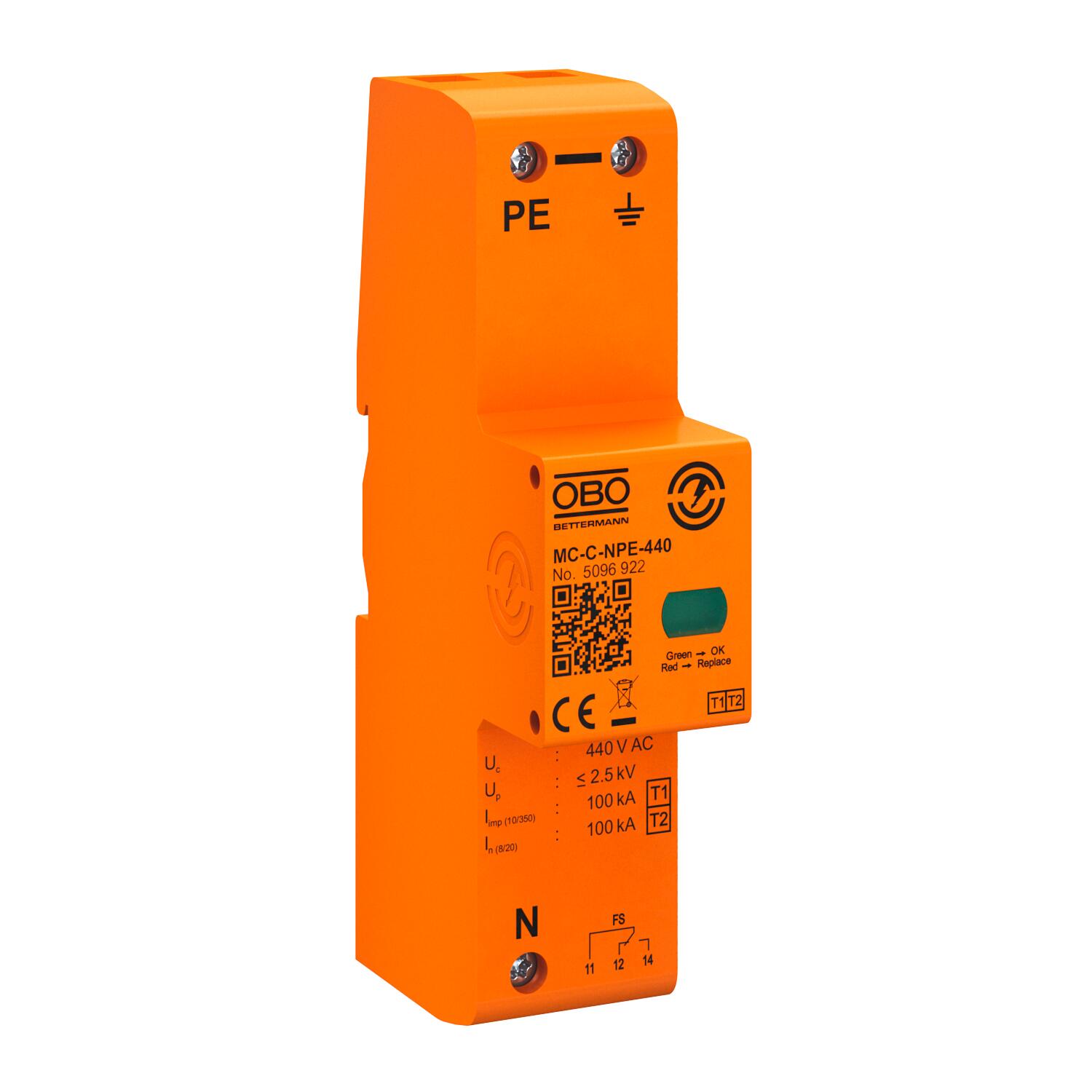

Lightning current arrester MC-C-NPE
Art.nr. 5096922 | EAN 4012197431884
- Productbeschrijving
-
ProductbeschrijvingCombi-afleider, bliksemstroomafleider type 1
• Beveiligingsniveau < 1,3 kV maakt apparaatbeveiliging mogelijk
• Voor bliksembeveiligingspotentiaalvereffening conform VDE 0185-305 (IEC 62305)
• Bliksemstroomafleidvermogen 50 kA (10/350) per fase en tot 150 kA (10/350) totaal
• Netvolgstroomdoofvermogen 25 kA Ipeak, afleidervoorzekering tot 500 A gL/gG
• Geschikt voor toepassing voor de meter conform VDEW-richtlijn
• Ingekapselde, niet uitblazende vonkenbrug voor toepassing in verdeelborden
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de hoogste klasse I t/m IV.
* Compleet = module en bodemdeel
-
- Technische gegevens
-
Aansluitmogelijkheden

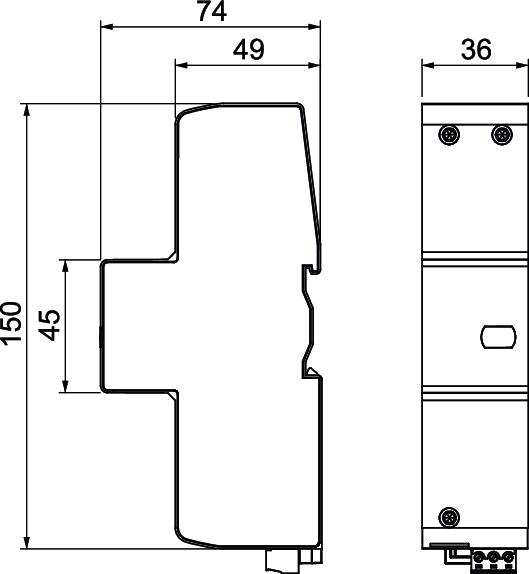

Aansluitdoorsnede FM-klemmen max. 1,5 mm² Aansluitdoorsnede FM-klemmen max. 16 AWG Aansluitdoorsnede FM-klemmen min. 21 AWG Aansluitdoorsnede FM-klemmen min. 0,5 mm² Aderdoorsnede flexibel (soepel) max. 3 AWG Aderdoorsnede flexibel (soepel) max. 25 mm² Aderdoorsnede flexibel (soepel) min. 6 mm² Aderdoorsnede flexibel (soepel) min. 10 AWG Afstandssignalisatie ja Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP20 Bliksempiekstroom (10/350 μs) 100 kA Breedte 36 mm CO2-voetafdruk (GWP) van wieg tot poort 0,7395 kg CO2e / 1 Stuk Dimensie 440V Doorsnede geleider vast (een-/meeraderig) max. 2 AWG Doorsnede geleider vast (een-/meeraderig) max. 35 mm² Doorsnede geleider vast (een-/meeraderig) min. 10 AWG Doorsnede geleider vast (een-/meeraderig) min. 6 mm² FM-contacten Wisselaar Geïntegreerde voorzekering nee Geschikt voor gebruik buiten nee Hoogte 74,5 mm Kleur blauw Lengte 150 mm Luchtvochtigheid max. 95 % Luchtvochtigheid min. 5 % Maximale continuespanning AC 440 V Maximale continuspanning (N-PE) 440 V Montagetype DIN-rail 35 mm Netvorm DC nee Netvorm IT nee Netvorm overig nee Netvorm TN ja Netvorm TN-C ja Netvorm TN-C-S ja Netvorm TN-S ja Netvorm TT ja Nominale afleidstootstroom (8/20 μs) 100 kA Nominale afleidstootstroom (8/20 μs) [L-N] 100 kA Nominale spanning AC (50/60 Hz) 400 V Schakelvermogen AC 230 V; 0,5 A Schakelvermogen DC 230 V; 0,1 A / 75 V; 0,5 A Signalering op het apparaat optisch SPD conform NEN-EN-IEC 61643-1 klasse I+II SPD volgens EN 61643-11 Type 1 + 2 Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Testklasse type 1 ja TOV-spanning [N-PE] - withstand mode - 200 ms 1200 V Uitblazend nee Uitvoering van de polen N/PE Volgstroomblusvermogen (eff) [N-PE] 0,1 kA - Alle typen
