Middenophangbeugel kabelgoot, hoogte 60 FT
Art.nr. 6358752 | EAN 4012196947171
- Productbeschrijving
-

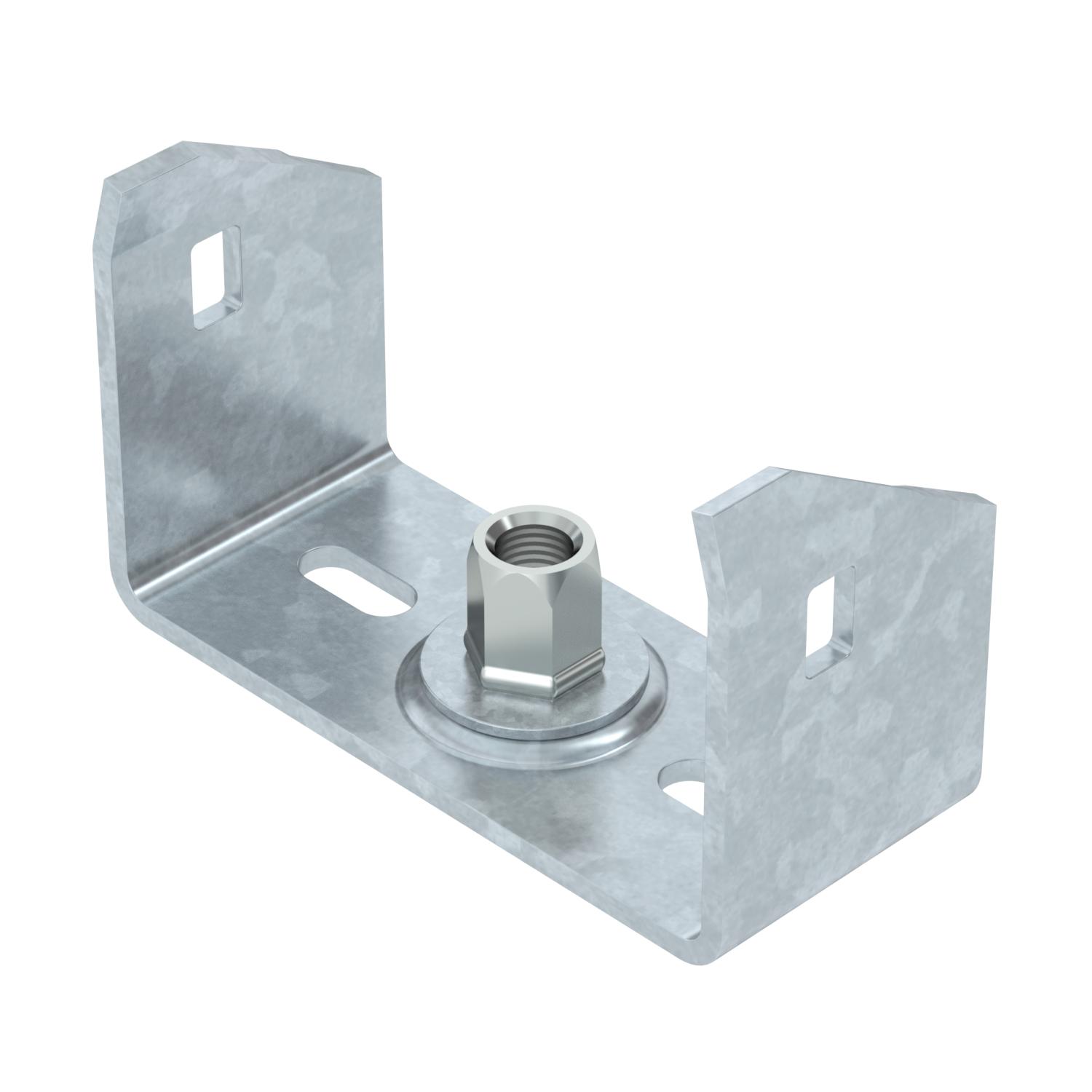

ProductbeschrijvingMiddenophangbeugel voor kabelgoten met omgerolde zijkant met een zijhoogte van 60 mm.
De middenophangbeugel heeft een draaibare schroefdraadhuls M10. Let bij het vullen op gelijkmatige verdeling van de last (niet uitsluitend aan één zijde vullen).
De breedten 100, 150 en 200 hebben bovendien bodemperforaties, om de middenophangbeugel
bij gebruik voor functiebehoud conform DIN 4102 deel 12 op de gootbodem te kunnen vastschroeven.
-
- Technische gegevens
-
Afmetingen

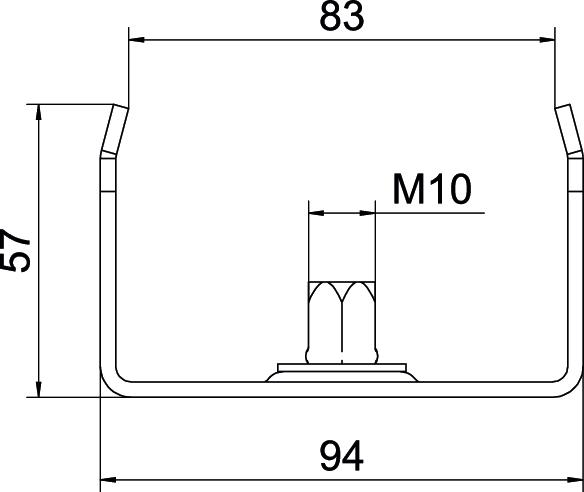

Breedte 4 in Breedte 100 mm CO2-voetafdruk (GWP) van wieg tot poort 0,5463 kg CO2e / 1 Stuk Dimensie B100mm F in kN 1,3 kN Functiebehoud nee Gatdiameter 10,5 mm Geschikt voor draadstang metrisch 10 Hoogte 57 mm Kleur zink Lengte 40 mm Maat b 84 mm Maat B 94 mm Maat B1 84 mm Materiaal Staal Oppervlak thermisch verzinkt Uitvoering Ingehangen Verstelbaar nee voorbreedte max. 100 mm voorbreedte min. 100 - Alle typen
