Middenophangbeugel kabelgoot zijhoogte 60, zwart

Art.nr. 6358742 | EAN 4012197445041

Art.nr. / Type

Lengte

Breedte

Gatdiameter

Maat B

Kleur

Productbeschrijving

Productbeschrijving

Middenophangbeugel voor kabelgoten met omgerolde zijkant met een zijhoogte van 60 mm. Zwart gecoat.

Technische gegevens

Afmetingen

Breedte	12 in
Breedte	200 mm
CO2-voetafdruk (GWP) van wieg tot poort	0,0086 kg CO2e / 1 Stuk
Dimensie	B200mm
F in kN	0,2 kN
Functiebehoud	ja
Gatdiameter	10,5 mm
Geschikt voor draadgoot	nee
Geschikt voor draadstang metrisch	10
Geschikt voor kabelgoot	ja
Geschikt voor kabelladder	nee
Hoogte	57 mm

Kleur	diepzwart; RAL 9005
Lengte	40 mm
Maat b	184 mm
Maat B	195 mm
Maat B1	184 mm
Materiaal	Staal
Oppervlak	PES135 - Polyester
Uitvoering	Ingehangen
Verstelbaar	nee
voorbreedte max.	200 mm
voorbreedte min.	200

Alle typen

Alle typen

Type	Lengte	Breedte	Gatdiameter	Maat B	Kleur	Art.nr.	Aantal	kl. VKE
MAH 60 100 FSKSW	40 mm	100 mm	10,5 mm	94 mm	diepzwart; RAL 9005	6358740	Stuks	1 Stuks
MAH 60 200 FSKSW	40 mm	200 mm	10,5 mm	195 mm	diepzwart; RAL 9005	6358742	Stuks	1 Stuks
MAH 60 300 FSKSW	40 mm	300 mm	10,5 mm	295 mm	diepzwart; RAL 9005	6358744	Stuks	1 Stuks
MAH 60 400 FSKSW	40 mm	400 mm	10,5 mm	395 mm	diepzwart; RAL 9005	6358746	Stuks	1 Stuks
AHB 100 FTK SW	127 mm	180 mm	0,6 mm	-	100	6363875	Stuks	1 Stuks
AHB 200 FTK SW	231 mm	180 mm	0,6 mm	-	200	6363877	Stuks	1 Stuks
AHB 300 FTK SW	331 mm	180 mm	0,35 mm	-	300	6363878	Stuks	1 Stuks
AHB 400 FTK SW	431 mm	180 mm	0,2 mm	-	400	6363879	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Draadstang 1 meter, zwart	TR M10 1M BR	3141540	Stuks	10 Stuks
Draadstang 2 meter, zwart	TR M10 2M BR	3141542	Stuks	10 Stuks

Downloads

Specificatieblad MAH 60 200 FSKSW / 6358742 , 0.18MB , pdf

Richtlijn KTS cable tray systems , 1.61MB , pdf

Brochure OBO BlackLine: parts list , 0.75MB , pdf

Catalogus Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

Catalogus Cable support systems , 54.52MB , pdf

EU Conformiteitsverklaring MAH 60 200 FSKSW / 6358742 , 0.11MB , pdf

REACH Conformiteitsverklaring MAH 60 200 FSKSW / 6358742 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring MAH 60 200 FSKSW / 6358742 , 0.13MB , pdf

Download

Montagehandleiding General information on the mounting , 2.65MB , pdf

Montagehandleiding Montagehandleiding universele systemen , 2.07MB , pdf

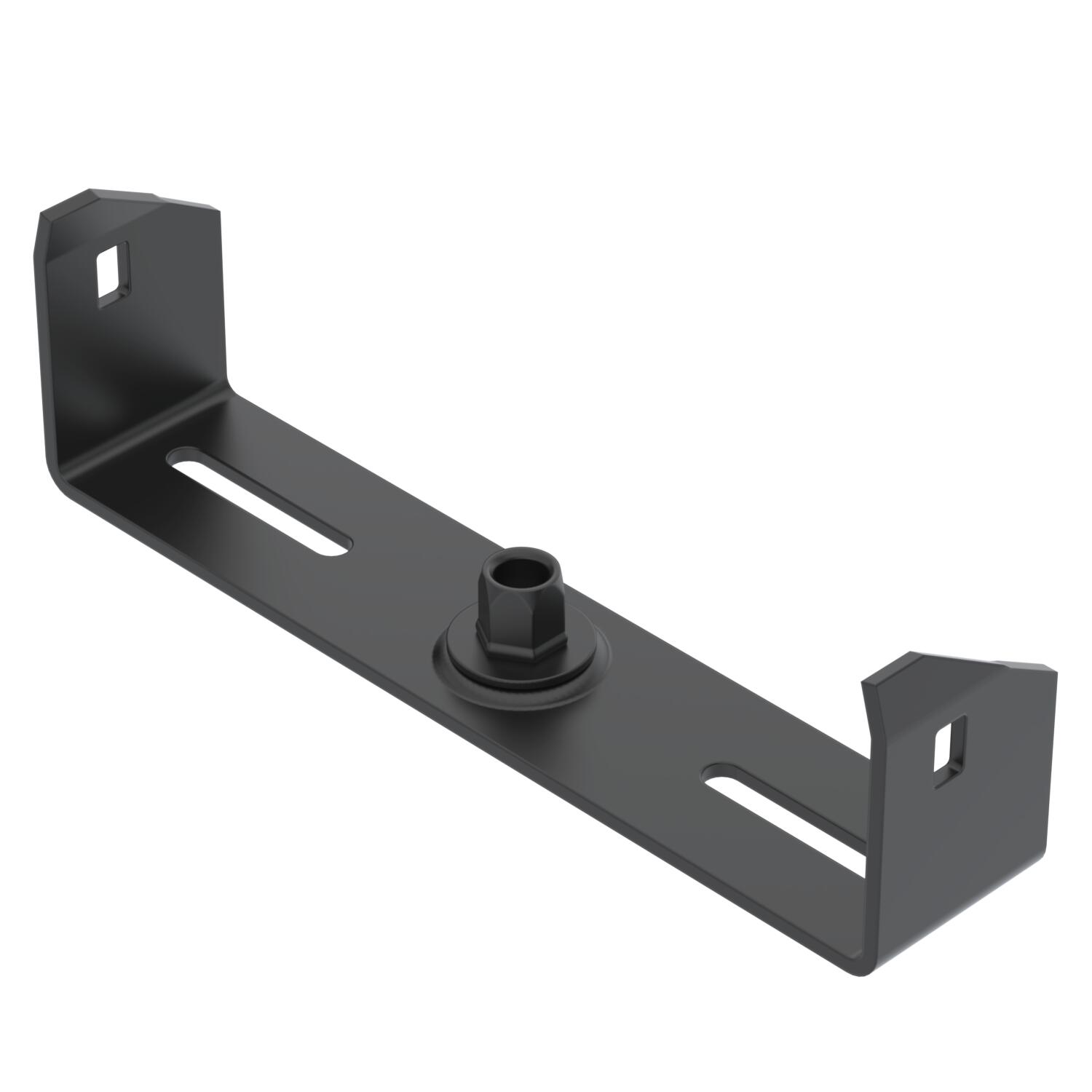

Productgrafiek MAH 60 200 FSKSW / 6358742, 43.88 kB, jpg

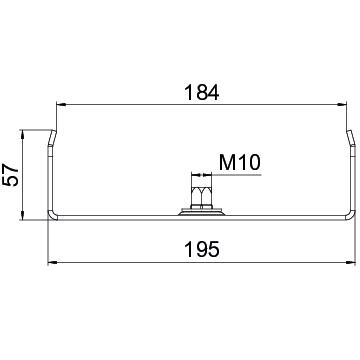

Dimensionale tekening MAH 60 200 FSKSW / 6358742, 9.59 kB, jpg

MAH 60 200 FSKSW / 6358742

6358742_KSTP1.stp, 152.50 kB
