- Productbeschrijving
-

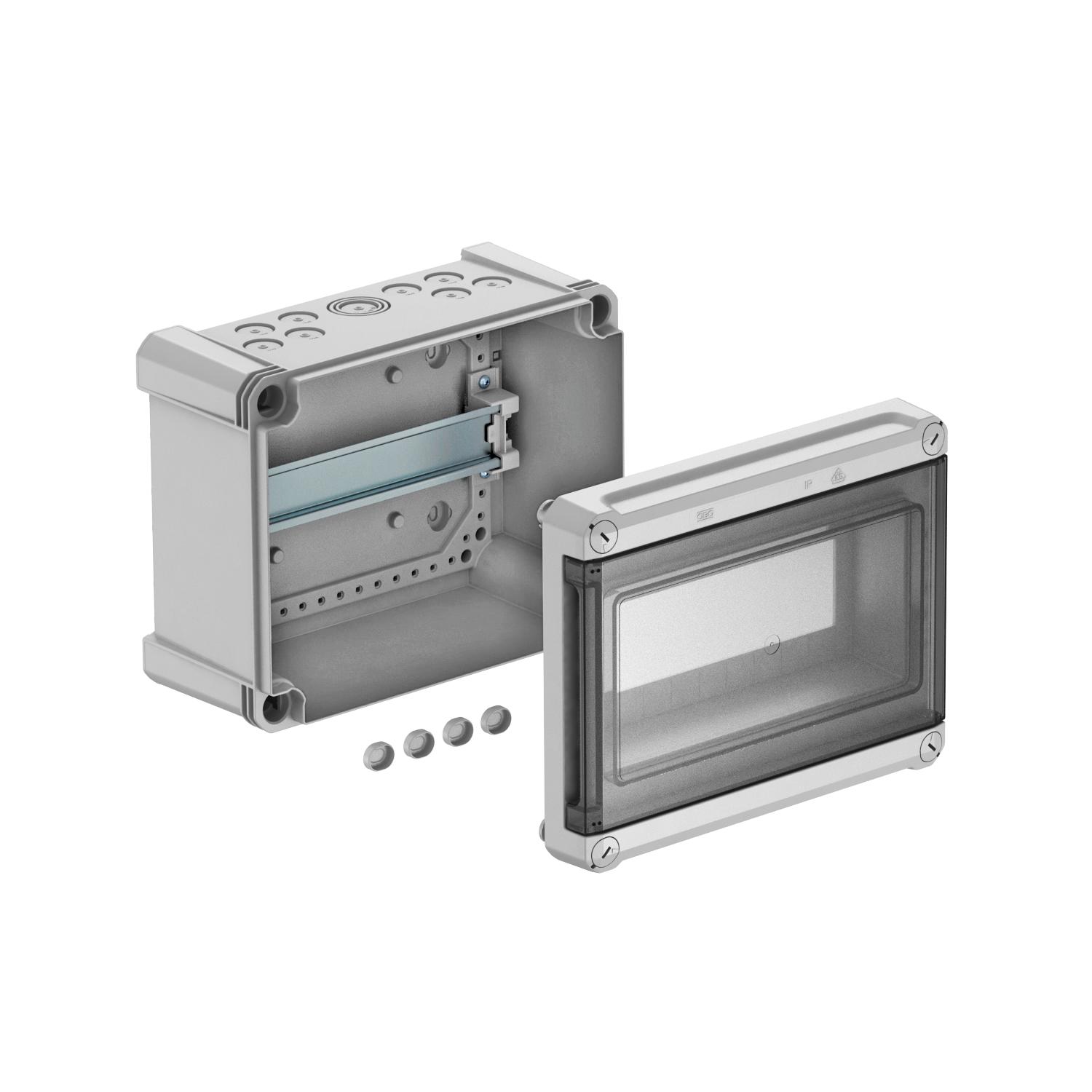

ProductbeschrijvingMiniverdeler met klemmenstrook voor opbouwmontage, voor de stroomverdeling binnen en in beveiligd buitengebied, conform NEN-EN 439-3. Met voorgemonteerde 35 mm DIN-rail. Beschermingsklasse IP66 en beschermingsgraad IK07. Transparante deksel om vast te schroeven, met uitsparing.
- Geïsoleerd voor maximaal 9 deeleenheden
- Elk 8 uitbreekopeningen Ø 20 mm boven en onder
- Elk 1 gecombineerde uitbreekopening Ø 20/25/32 mm boven en onder
- 4 schroefdekseldoppen
De PS-miniverdelers zijn geschikt voor de montage binnen en voor de beschermde montage buiten.
Nominale stroom 63A
Vermogensverlies bij 40K 20,7W
Opbouwminiverdeler, veiligheidsgeïsoleerd voor maximaal 9 deeleenheden. Aan de bovenzijde en onderzijde telkens 9 uitbreekopeningen (8x Ø20 en 1x Ø20/25/32) incl. voorgemonteerde 35 mm DIN-rail. De vier meegeleverde schroefafdekdoppen voorkomen een ongewilde "spanningsoverspraak".
-
- Technische gegevens
-
Technische gegevens

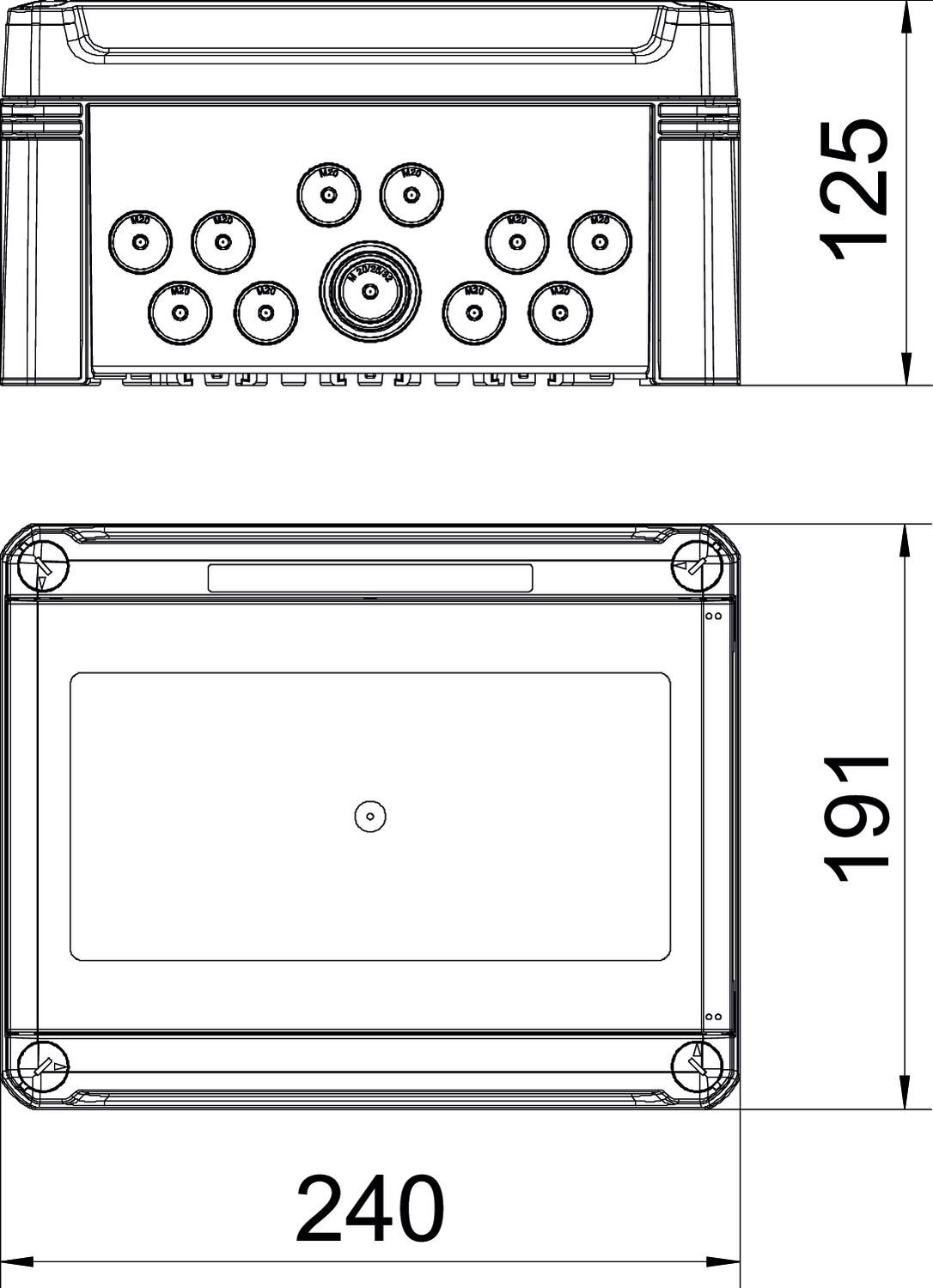

Aanbouwmogelijkheid ja Aantal series 1 Beschermingsgraad IP66 Beschermingsgraad IK-code IK07 Breedte 191 mm Breedte in deeleenheden 9 CO2-voetafdruk (GWP) van wieg tot poort 3,3177 kg CO2e / 1 Stuk Dimensie 240x191x125 DIN-rail ja EMC-uitvoering nee Hoogte 126 mm Kleur lichtgrijs; RAL 7035 Lengte 241 mm Materiaal Polystyreen Met montageplaat nee Met slot nee Montagetype installatie miniverdeler Opbouw Nominale spanning 400 V Nominale stroom 63 A Soort afdekking Deksel Transparante deksel ja Uitvoering deksel miniverdeler Met uitsparing - Alle typen
- Downloads
-
Specificatieblad SDB 09L PS / 2008828 , 0.26MB , pdfBrochure Kabeldozen overzicht , 2.00MB , pdfEU Conformiteitsverklaring SDB 09L PS / 2008828 , 0.06MB , pdfREACH Conformiteitsverklaring SDB 09L PS / 2008828 , 0.12MB , pdfRoHS Conformiteitsverklaring SDB 09L PS / 2008828 , 0.13MB , pdfGebruiksaanwijzing Boorsjabloon X16, SDB09 , 0.09MB , pdf
