Miniverdeler 9 deeleenheden, met klemmenstrook, polystyreen 241 | 191 | 126 | Plug

Miniverdeler 9 deeleenheden, met klemmenstrook, polystyreen

Art.nr. 2008808 | EAN 4012196465682

Art.nr. / Type	2008808 / SDB 09 PS

Lengte	241 mm

Breedte	191 mm

Hoogte	126 mm

Klemrail	Plug

Productbeschrijving

Productbeschrijving

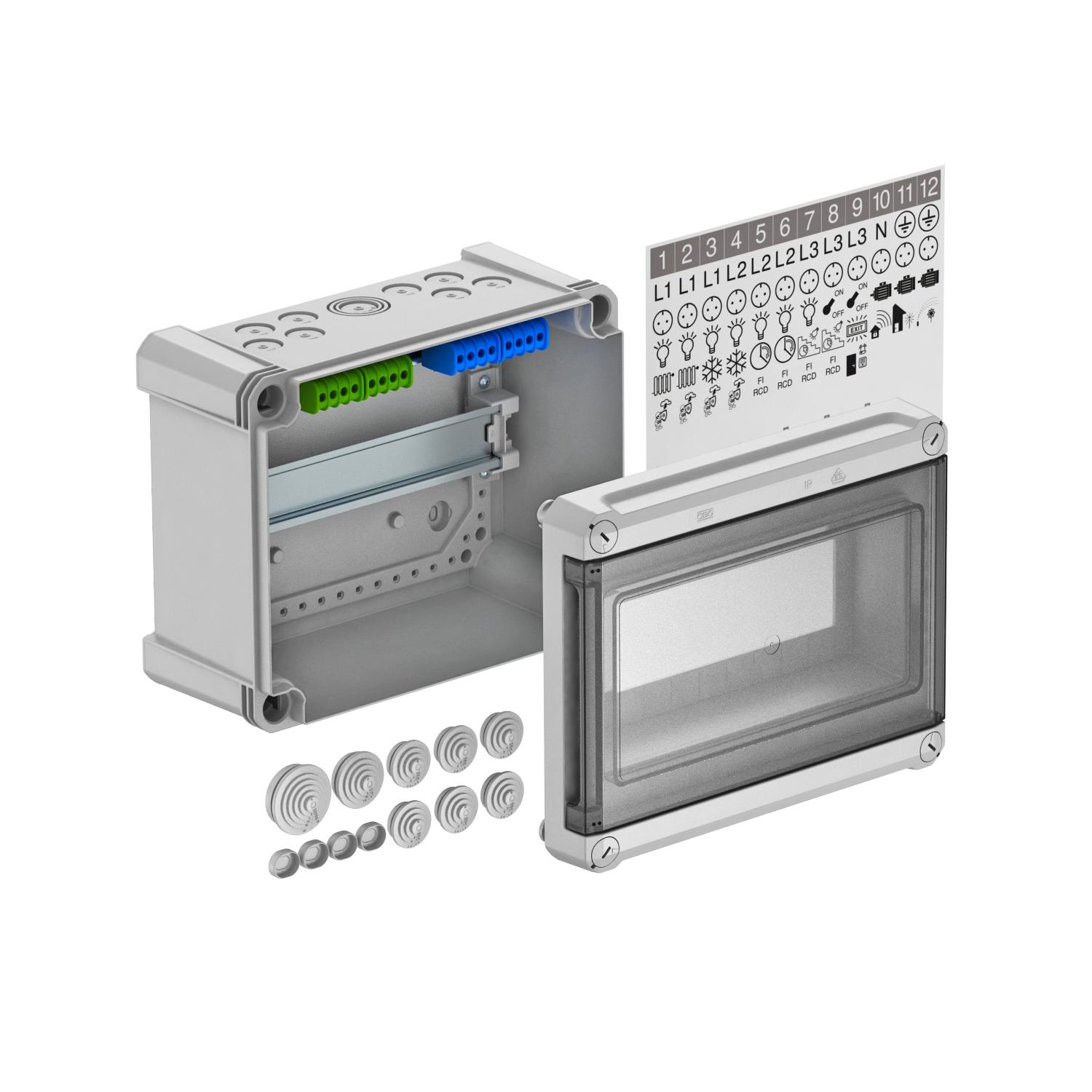

Miniverdeler met klemmenstrook voor opbouwmontage, voor de stroomverdeling binnen en in beveiligd buitengebied, conform NEN-EN 439-3. Met voorgemonteerde 35 mm DIN-rail. Beschermingsklasse IP66 en beschermingsgraad IK07. Transparante deksel om vast te schroeven, met uitsparing.
- Geïsoleerd voor maximaal 9 deeleenheden - Klemstrokenset bestaande uit: elk 2 PE/N klemmen met elk 4x16 mm² schroefklemmenstrook, mini-DIN-rail, montagehandleiding en bevestigingsset - Identificatieplaatjes voor aangesloten verbruikers - 6 elastische kabel- en leidinginvoeren Ø 20 mm voor kabeldiameter 0-17 mm - 1 elastische kabel- en leidinginvoer Ø 25 mm voor kabeldiameter 0-22 mm
- 1 elastische kabel- en leidinginvoer Ø 32 mm voor kabeldiameter 0-28 mm
- Elk 8 uitbreekopeningen Ø 20 mm boven en onder
- Elk 1 gecombineerde uitbreekopening Ø 20/25/32 mm boven en onder
- 4 schroefdekseldoppen
Geschikt voor de montage in binnenopstelling en beschermde buitenopstelling;

Toebehoren:

· Klemmenstrookset bestaande uit: twee PE/N klemmen met 4x16 mm² schroefklemmenstrook, mini-DIN-rail, montagehandleiding en bevestigingsset

· Zelfklevende pictogrammen voor markering en belettering van de aangesloten verbruikers;

· Zes elastische kabel- en leidinginvoeren Ø20mm voor kabeldiameter 0-17mm

· Een elastische kabel- en leidinginvoer Ø25mm voor kabeldiameter 0-22mm

· Een elastische kabel- en leidinginvoer Ø32mm voor kabeldiameter 0-28mm
Nominale stroom 63A
Vermogensverlies bij 40K 20,7W

Opbouwminiverdeler, veiligheidsgeïsoleerd voor maximaal 9 deeleenheden. Aan de bovenzijde en onderzijde telkens 9 uitbreekopeningen (8x Ø20 en 1x Ø20/25/32) incl. voorgemonteerde 35 mm DIN-rail. De vier meegeleverde schroefafdekdoppen voorkomen een ongewilde "spanningsoverspraak".

Technische gegevens

Technische gegevens

Aanbouwmogelijkheid	ja
Aantal series	1
Beschermingsgraad	IP66
Beschermingsgraad IK-code	IK07
Breedte	191 mm
Breedte in deeleenheden	9
CO2-voetafdruk (GWP) van wieg tot poort	3,9546 kg CO2e / 1 Stuk

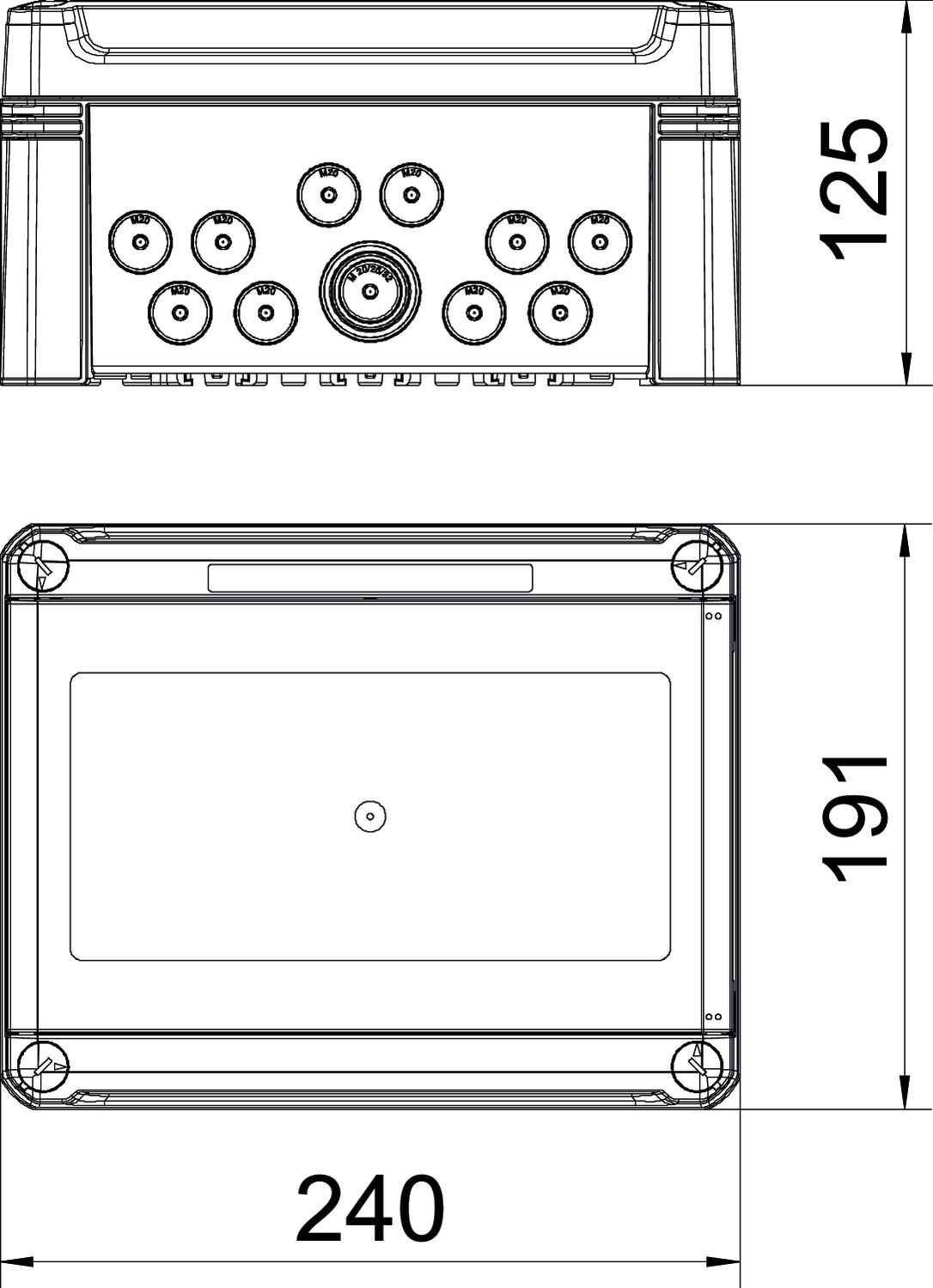

Dimensie	240x191x125
DIN-rail	ja
EMC-uitvoering	nee
Hoogte	126 mm
Klemrail	Plug

Kleur	lichtgrijs; RAL 7035
Lengte	241 mm
Materiaal	Polystyreen
Met montageplaat	nee
Met slot	nee
Montagetype installatie miniverdeler	Opbouw
Nominale spanning	400 V
Nominale stroom	63 A
Soort afdekking	Deksel
Transparante deksel	ja
Uitvoering deksel miniverdeler	Met uitsparing
