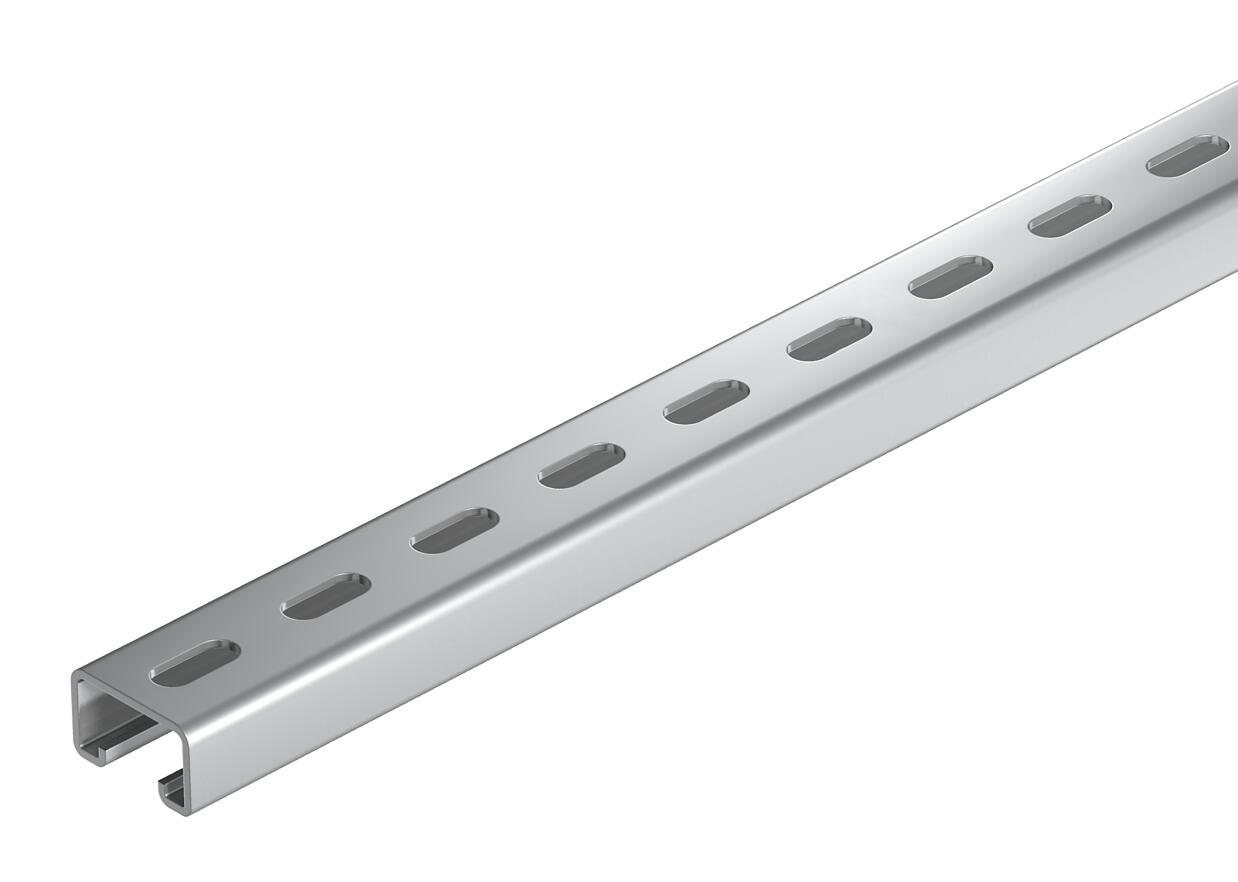

Montagerail MS5030, sleufbreedte 22 mm, A2, geperforeerd

Art.nr. 1121480 | EAN 4012195049272

50 mm
30 mm
3 mm
blank, nabehandeld
Terug naar overzicht
Productbeschrijving
Productbeschrijving
Zware C-profielrails voor individuele installatie van draagconstructies voor bijv. kabelgoten of als console voor schakelkasten. Ook toepasbaar voor kabelinstallatie in combinatie met beugelklemmen met U-voet.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Sleufbreedte 22 mm
  • Beugelklem voor C-profielrail met sleufwijdte 18-22 mm

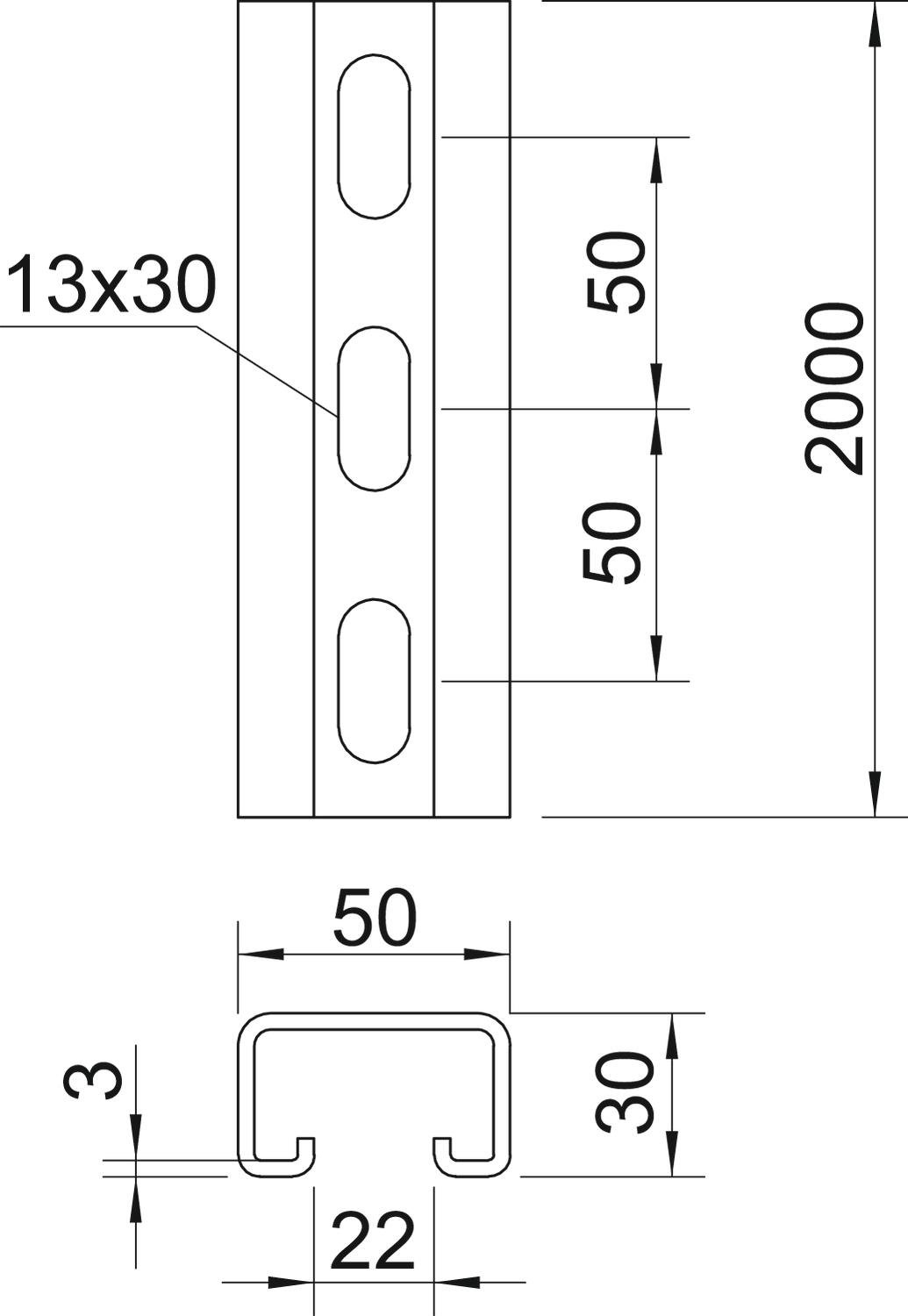

Technische gegevens

Technische gegevens

Afbreekbaar nee
Boorgatafstand centrisch 50 mm
Breedte 50 mm
CO2-voetafdruk (GWP) van wieg tot poort 14,4446 kg CO₂e / 1 Meter
Dimensie 2000x50x30
Functiebehoud nee
Hoogte 30 mm
Lengte 2000 mm
Maat L 2000 mm
Materiaal Roestvast staal 1.4301
Materiaaldikte 3 mm
Met perforatie ja
Met vertanding nee
Oppervlak blank, nabehandeld
Profielvorm C-profiel
Sleufbreedte 18 mm
Soort perforatie Achterzijde geperforeerd
Statische waarde A 3,39 cm²
Statische waarde ly 3,99 cm
Statische waarde lz 13,11 cm
Statische waarde Wy 3,95 cm²
Statische waarde Wz 6,38 cm²
Uitvoering Enkel profiel
Alle typen

Alle typen

Type Lengte Breedte Hoogte Materiaaldikte Oppervlak Art.nr. Aantal kl. VKE
MS5030P2000A2 2000 mm 50 mm 30 mm 3 mm blank, nabehandeld 1121480
2 m
MS5030P6000A2 6000 mm 50 mm 30 mm 3 mm blank, nabehandeld 1121499
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Glijmoer A4 Glijmoer A4 MS50SN M10 A4 1147190
50 Stuks
Hakenkopbout A4 Hakenkopbout A4 MS50HB M10x30 A4 1148268
50 Stuks
Beugelklem, 1-voudige kunststof drukwand, FT Beugelklem, 1-voudige kunststof drukwand, FT 2056U 22 FT 1175211
100 Stuks
Beugelklem, 1-voudige kunststof drukwand A2 Beugelklem, 1-voudige kunststof drukwand A2 2056U 12 A2 1178504
50 Stuks
