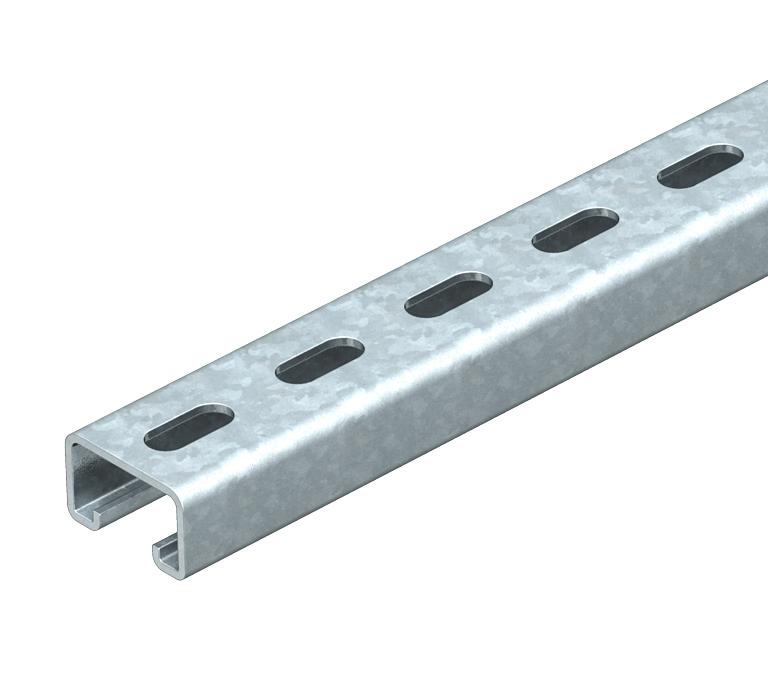

Montagerail MS5030, sleufbreedte 22 mm, FT, geperforeerd

Art.nr. 1121243 | EAN 4012195672975

50 mm
30 mm
3 mm
thermisch verzinkt
Terug naar overzicht
Productbeschrijving
Productbeschrijving
Zware C-profielrails voor individuele installatie van draagconstructies voor bijv. kabelgoten of als console voor schakelkasten. Ook toepasbaar voor kabelinstallatie in combinatie met beugelklemmen met U-voet.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Sleufbreedte 22 mm
  • Beugelklem voor C-profielrail met sleufwijdte 18-22 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E90

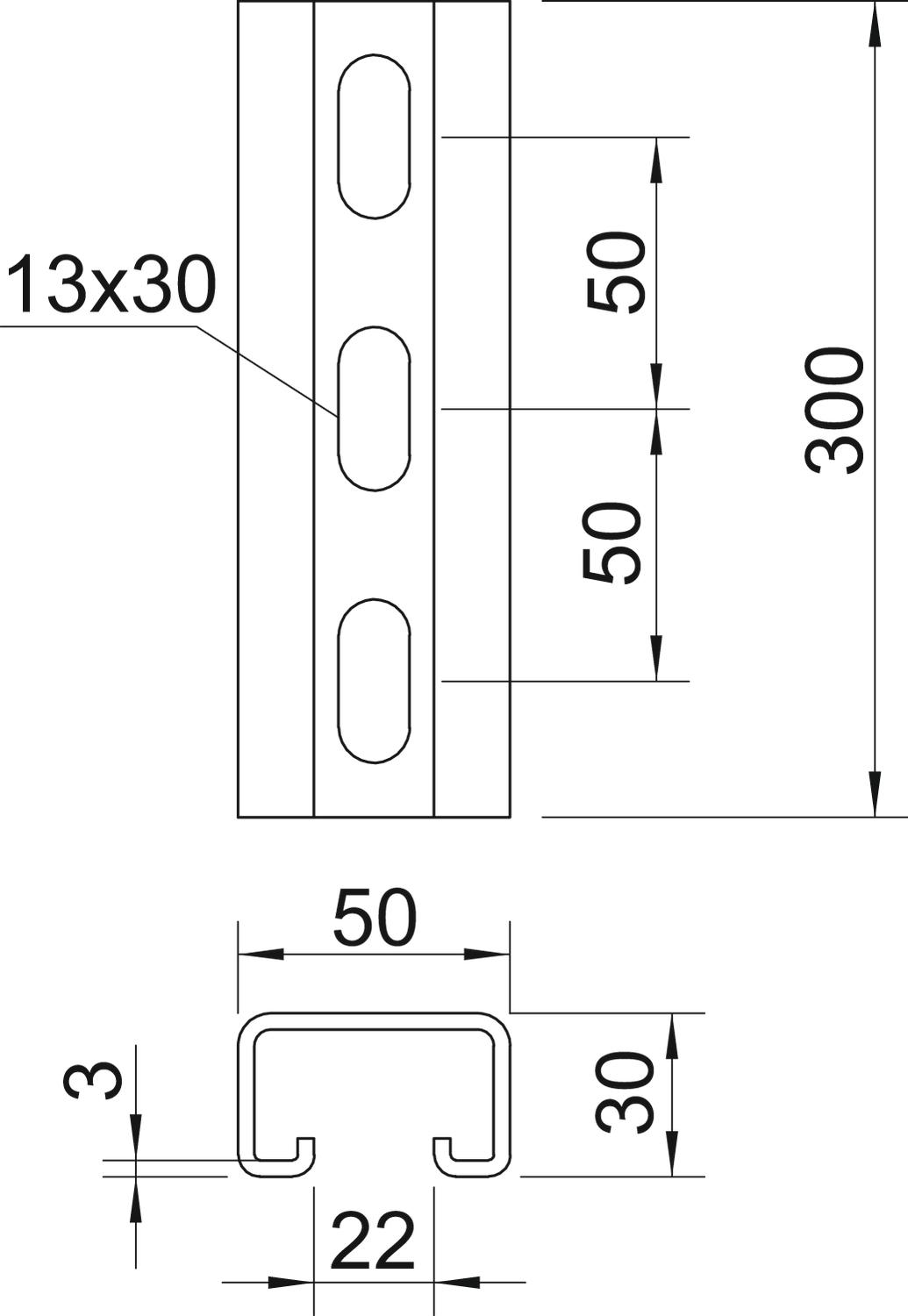

Technische gegevens

Technische gegevens

Afbreekbaar nee
Boorgatafstand centrisch 50 mm
Breedte 50 mm
CO2-voetafdruk (GWP) van wieg tot poort 1,863 kg CO₂e / 1 Stuk
Dimensie 300x50x30
Functiebehoud ja
Hoogte 30 mm
Lengte 300 mm
Maat L 300 mm
Materiaal Staal
Materiaaldikte 3 mm
Met perforatie ja
Met vertanding nee
Oppervlak thermisch verzinkt
Profielvorm C-profiel
Sleufbreedte 22 mm
Soort perforatie Achterzijde geperforeerd
Statische waarde A 3,39 cm²
Statische waarde ly 3,99 cm
Statische waarde lz 13,11 cm
Statische waarde Wy 3,95 cm²
Statische waarde Wz 6,38 cm²
Uitvoering Enkel profiel
Alle typen

Alle typen

Type Lengte Breedte Hoogte Materiaaldikte Oppervlak Art.nr. Aantal kl. VKE
MS5030P0300FT 300 mm 50 mm 30 mm 3 mm thermisch verzinkt 1121243
1 Stuks
MS5030P1500FT 1500 mm 50 mm 30 mm 3 mm thermisch verzinkt 1121363
1 Stuks
MS5030P0500FT 500 mm 50 mm 30 mm 3 mm thermisch verzinkt 1121405
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Glijmoer ZL Glijmoer ZL MS50SN M10 ZL 1147164
50 Stuks
Hakenkopbout ZL Hakenkopbout ZL MS50HB M10x30 ZL 1148218
50 Stuks
Beugelklem, 1-voudige kunststof drukwand, FT Beugelklem, 1-voudige kunststof drukwand, FT 2056U 22 FT 1175211
100 Stuks
