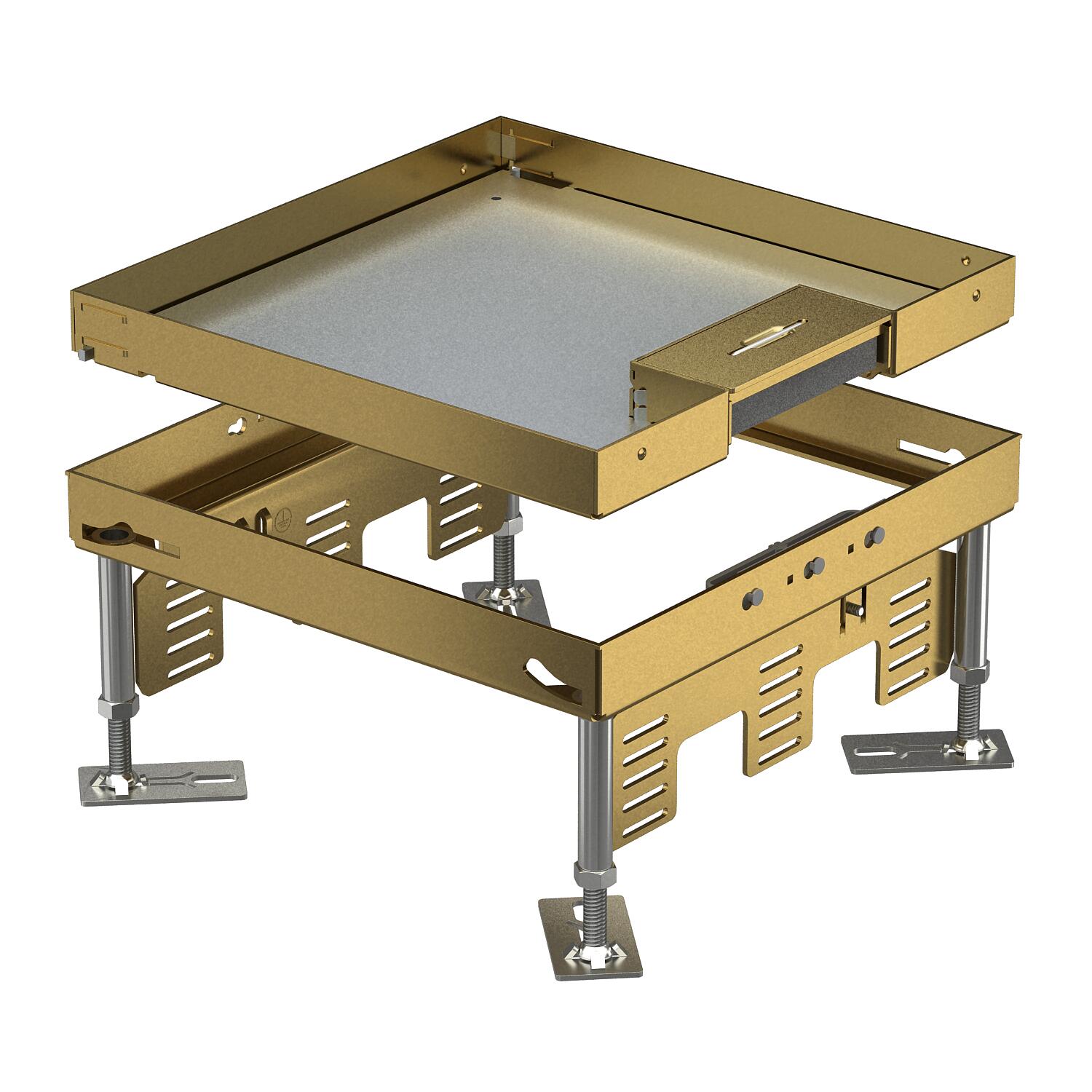

Nivelleerbare cassette met snoeruitlaat RKSN, messing

Art.nr. 7409212 | EAN 4012195867173

Art.nr. / Type

Vloerhoogte min.

Vloerhoogte max.

Dikte vloerbedekking

Afm. h

Uitvoering leidinguitlaat	Draaibare snoeruitgang

Nominale maat voor inbouweenheden	9

Productbeschrijving

Productbeschrijving

Nivelleerbare cassette met nominale grootte 9 met snoeruitlaat voor de inbouw in droog onderhouden vloeren in binnenopstelling.
Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45®-apparaten.
Nivelleerbare vierkante cassette, 3-kanaals, met snoeruitlaat nominale grootte 9 voor de inbouw van installatieapparaten. Passend voor inbouw in kanaalsysteem, dubbele en holle vloer in droog of nat onderhouden binnenvloeren. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Alleen passend voor gladde vloerbekleding.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	12
Aantal inbouwdozen	3
Aantal leidinguitlaten	1
Afm. h	105 mm
Apparatuurdrager voor opname van inbouwdozen	ja
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP40
Beschermingsgraad IK-code	IK10
Breedte inbouwmaat	244 mm
CO2-voetafdruk (GWP) van wieg tot poort	14,0497 kg CO2e / 1 Stuk
Dikte vloerbedekking	20 mm

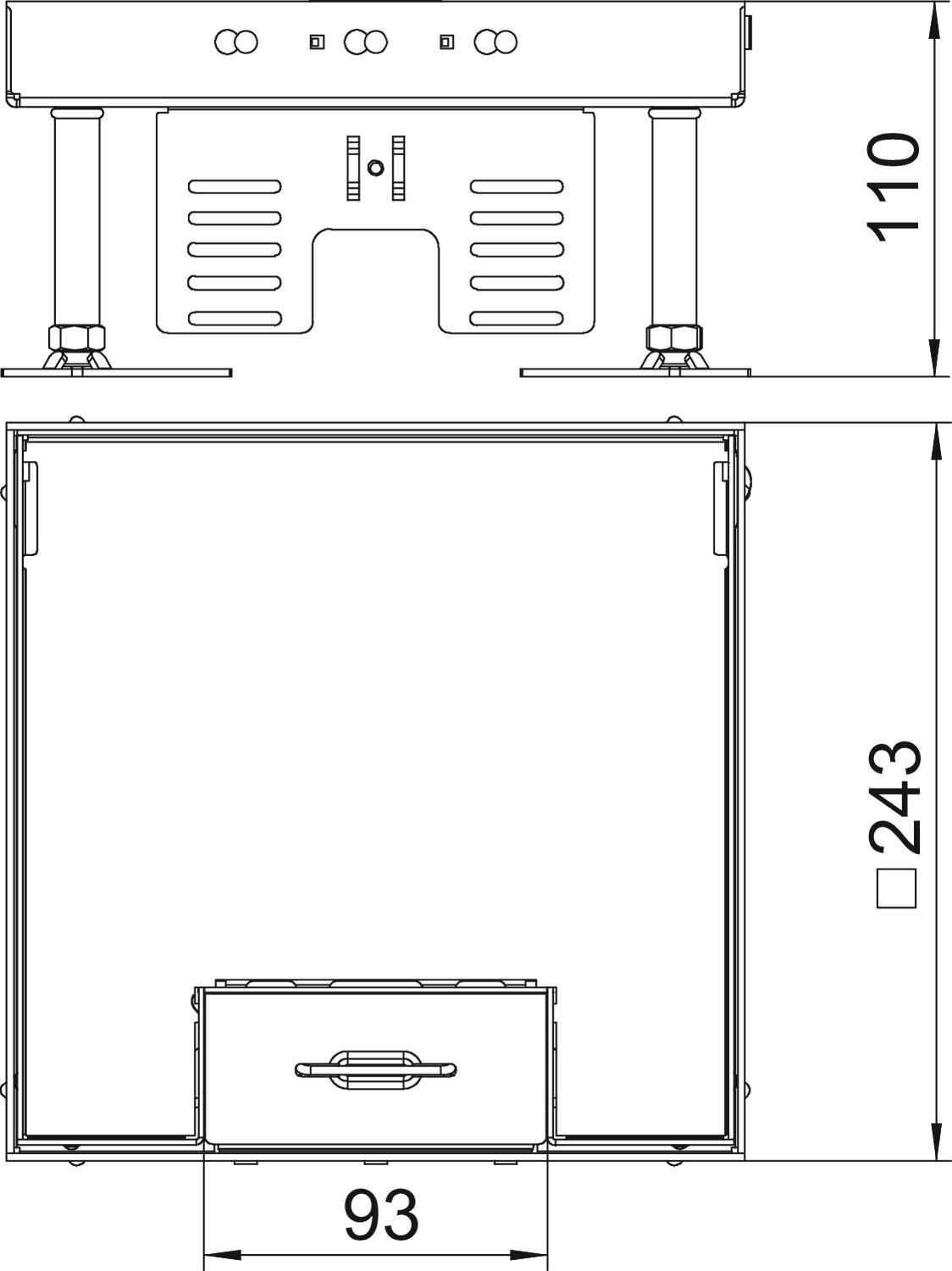

Dimensie	243x243mm
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty uitvoering	nee
Inbouwdiepte	105 mm

Lengte inbouwmaat	244 mm
Materiaal	messing
Nivelleerbereik max.	150 mm
Nivelleerbereik min.	105 mm
Nominale grootte	350 mm
Nominale maat voor inbouweenheden	9
Ontkoppelbaar	nee
Toelatingen	VDE
Type inbouwsysteem	UT4
Uitvoering	vierkant
Uitvoering leidinguitlaat	Draaibare snoeruitgang
Verticale last, groot oppervlak	tot 5.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte max.	150 mm
Vloerhoogte min.	105 mm
Vloeronderhoud	Droog

Alle typen

Alle typen

Type	Vloerhoogte min.	Vloerhoogte max.	Dikte vloerbedekking	Afm. h	Uitvoering leidinguitlaat	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
RKSN2 9 MS 20	105 mm	150 mm	20 mm	105 mm	Draaibare snoeruitgang	9	7409212	Stuks	1 Stuks
RKSN2 9 MS 25	110 mm	155 mm	25 mm	110 mm	Draaibare snoeruitgang	9	7409214	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Nivelleereenheid RKNEV2	RK NEV2 110	7405815	VPE	1 VPE
Geluidsisolatievoetje	SRS 4	7405798	Stuks	4 Stuks
Montagedeksel 350 nominale grootte 9	DUG 350-3 9	7400513	Stuks	1 Stuks
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm	UT4 45 4	7408727	Stuks	1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm	MTU 3	7407840	Stuks	1 Stuks
