Nivelleerbare cassette met snoeruitlaat RKSN, roestvast staal 105 | 150 | 20 | 105 | Draaibare snoeruitgang | 9

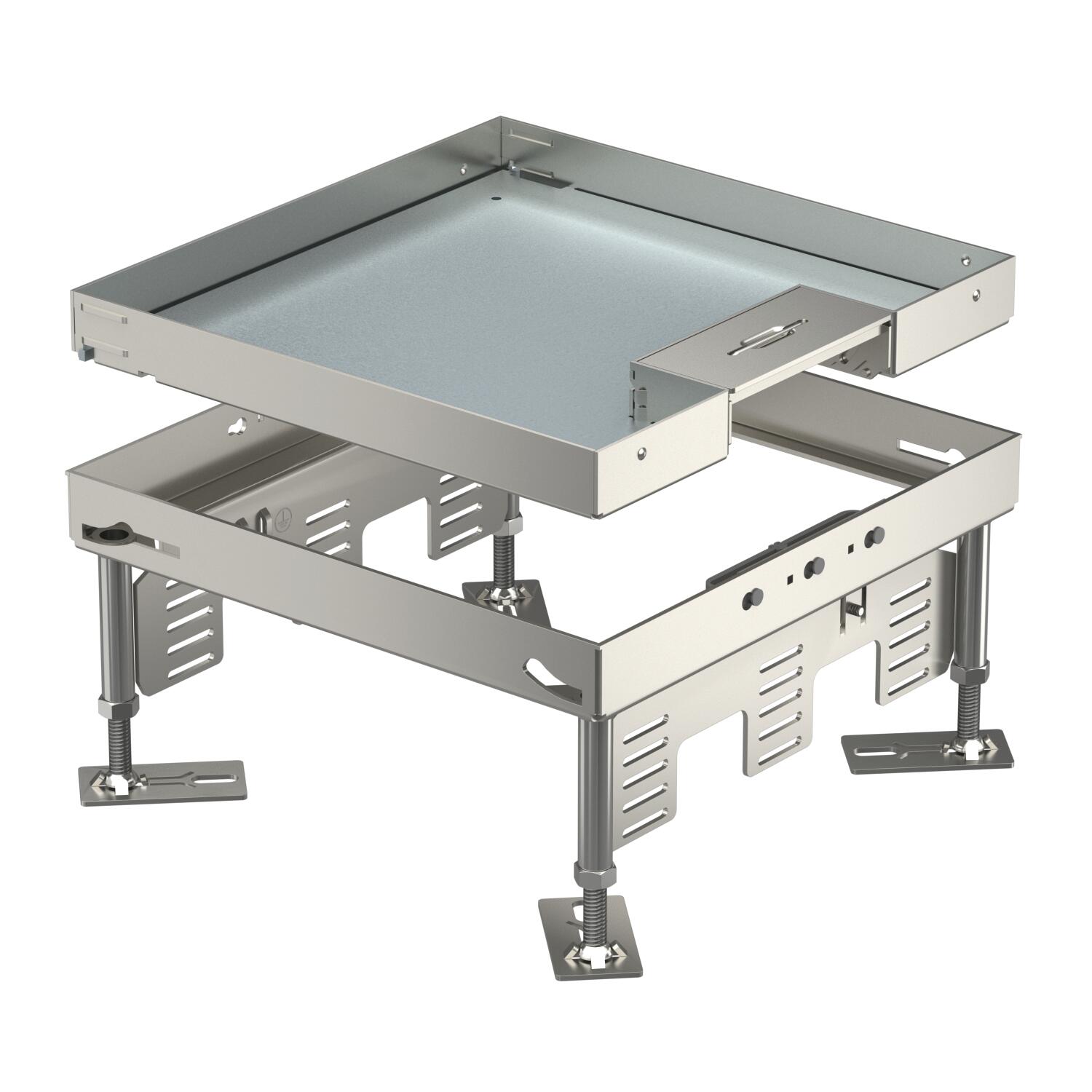

Nivelleerbare cassette met snoeruitlaat RKSN, roestvast staal

Art.nr. 7409218 | EAN 4012195867227

Art.nr. / Type

Vloerhoogte min.

Vloerhoogte max.

Dikte vloerbedekking

Afm. h

Uitvoering leidinguitlaat	Draaibare snoeruitgang

Nominale maat voor inbouweenheden	9

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Nivelleerbare cassette met nominale grootte 9 met snoeruitlaat voor de inbouw in droog onderhouden vloeren in binnenopstelling.
Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45®-apparaten.
Nivelleerbare vierkante cassette, 3-kanaals, met snoeruitlaat nominale grootte 9 voor de inbouw van installatieapparaten. Cassette passend voor inbouw in kanaalsysteem, dubbele en holle vloer in droog onderhouden binnenvloeren. Alleen passend voor gladde vloerbekleding. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	12
Aantal inbouwdozen	3
Aantal leidinguitlaten	1

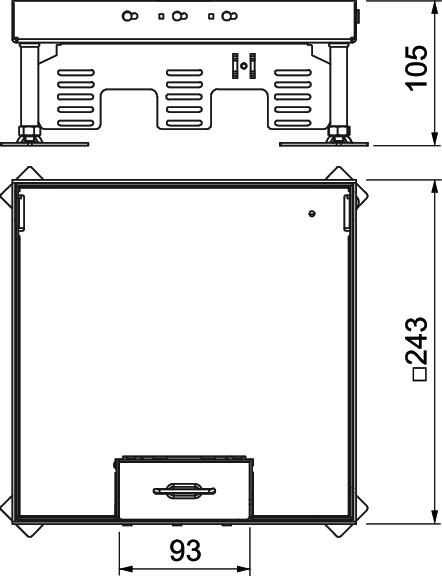

Afm. h	105 mm
Apparatuurdrager voor opname van inbouwdozen	ja
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP40
Beschermingsgraad IK-code	IK10
Breedte	243 mm
Breedte inbouwmaat	244 mm
CO2-voetafdruk (GWP) van wieg tot poort	20,7553 kg CO2e / 1 Stuk
Dikte vloerbedekking	20 mm
Dimensie	243x243mm
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty uitvoering	nee
Inbouwdiepte	105 mm

Lengte	243 mm
Lengte inbouwmaat	244 mm
Materiaal	Roestvast staal 1.4301
Nivelleerbereik max.	150 mm
Nivelleerbereik min.	105 mm
Nominale grootte	350 mm
Nominale maat voor inbouweenheden	9
Ontkoppelbaar	nee
Toelatingen	VDE
Type inbouwsysteem	UT4
Uitvoering	vierkant
Uitvoering leidinguitlaat	Draaibare snoeruitgang
Verticale last, groot oppervlak	tot 15.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte max.	150 mm
Vloerhoogte min.	105 mm
Vloeronderhoud	Droog

Alle typen

Alle typen

Type	Vloerhoogte min.	Vloerhoogte max.	Dikte vloerbedekking	Afm. h	Uitvoering leidinguitlaat	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
RKSN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Draaibare snoeruitgang	9	7409218	Stuks	1 Stuks
RKSN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	Draaibare snoeruitgang	9	7409220	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

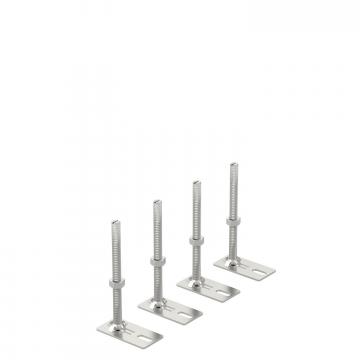

Nivelleereenheid RKNEV2	RK NEV2 110	7405815	VPE	1 VPE
Draagplaat 2 x type C voor montagedrager	MTM 2C	7407788	Stuks	1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm	MTU 3	7407840	Stuks	1 Stuks

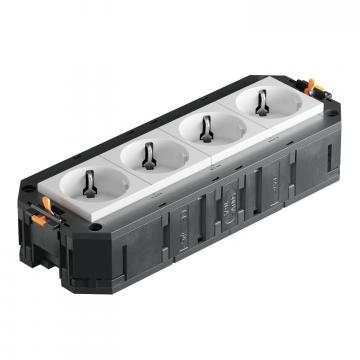

Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm	UT4 45 4	7408727	Stuks	1 Stuks
