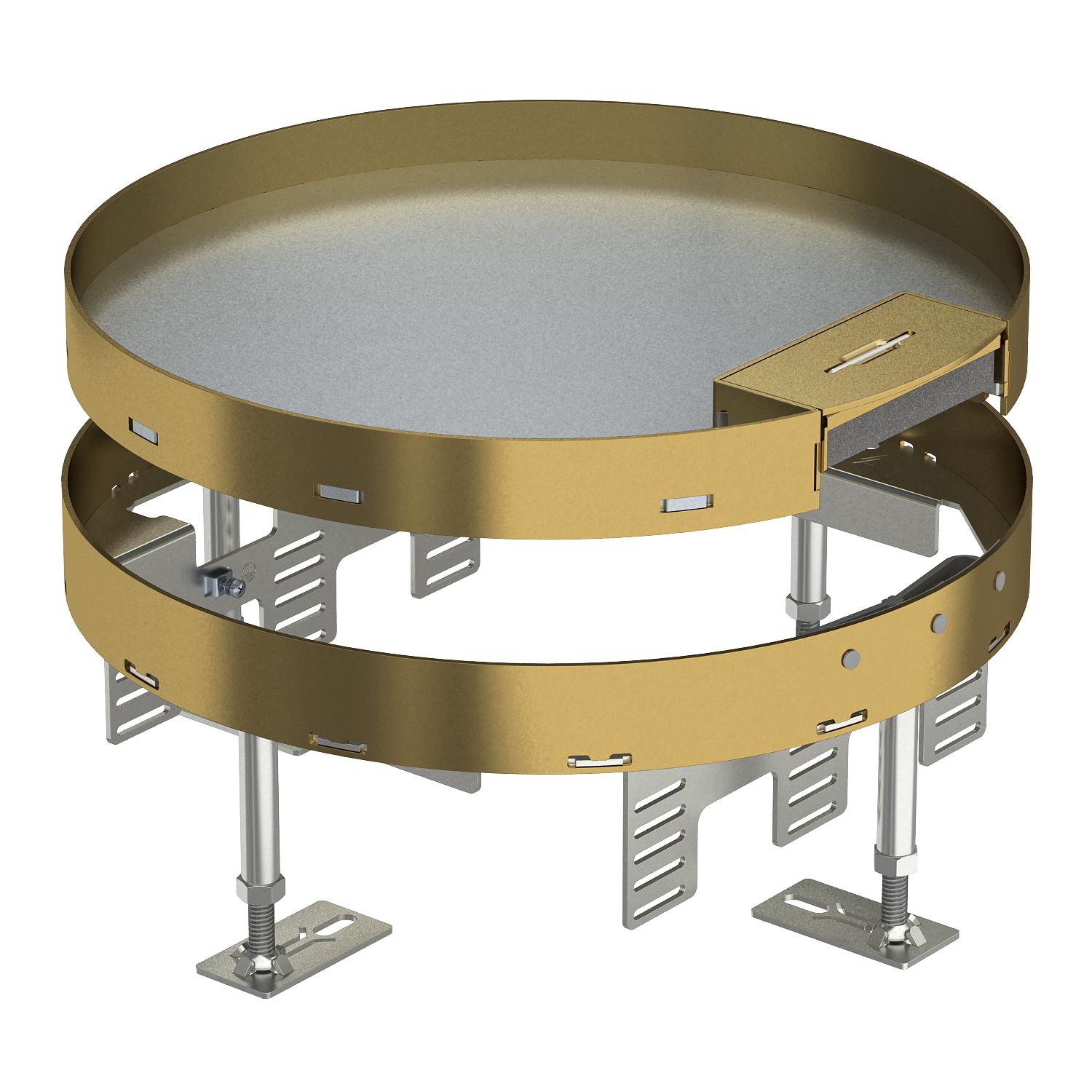

Nivelleerbare cassette met snoeruitlaat RKSR, messing

Art.nr. 7409272 | EAN 4012195867517

110 mm
155 mm
R9
Terug naar overzicht
Productbeschrijving
Productbeschrijving
Nivelleerbare cassette met nominale grootte R9 met snoeruitlaat voor de inbouw in droog onderhouden vloeren in binnenopstelling.
Nivelleerbare cassette met snoeruitgang, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45-apparaten.
Nivelleerbare ronde cassette, 3-kanaals, met snoeruitlaat nominale grootte 9 voor de inbouw van installatieapparaten. Cassette passend voor inbouw in kanaalsysteem, dubbele en holle vloer in droog onderhouden binnenvloeren. Alleen passend voor gladde vloerbekleding.
Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • CO₂ footprint (PCF)
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 12
Aantal inbouwdozen 3
Aantal leidinguitlaten 1
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK10
CO2-voetafdruk (GWP) van wieg tot poort 14,919 kg CO2e / 1 Stuk
Dikte vloerbedekking 20 mm
Dimensie Ø305mm
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Heavy-duty uitvoering nee
Inbouwdiameter 305
Inbouwdiepte 110 mm
Materiaal messing
Nivelleerbereik max. 155 mm
Nivelleerbereik min. 110 mm
Nominale maat voor inbouweenheden R9
Ontkoppelbaar nee
Toelatingen VDE
Type inbouwsysteem UT4
Uitvoering Rond
Uitvoering leidinguitlaat Draaibare snoeruitgang
Vloerhoogte max. 155 mm
Vloerhoogte min. 110 mm
Vloeronderhoud Droog
Alle typen

Alle typen

Type Vloerhoogte min. Vloerhoogte max. Dikte vloerbedekking Nominale maat voor inbouweenheden Art.nr. Aantal kl. VKE
RKS2 R9 M20 110 mm 155 mm 20 mm R9 7409272
1 Stuks
RKS2 R9 M25 110 mm 155 mm 25 mm R9 7409274
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Nivelleereenheid RKNEV2 Nivelleereenheid RKNEV2 RK NEV2 110 7405815
1 VPE
Geluidsisolatievoetje Geluidsisolatievoetje SRS 4 7405798
4 Stuks
Terrazzo-gietmal voor nivelleerbare cassettes, nominale grootte R9 Terrazzo-gietmal voor nivelleerbare cassettes, nominale grootte R9 SK RKR9 7404376
1 Stuks
Montagedeksel 350 nominale grootte R9 Montagedeksel 350 nominale grootte R9 DUG 350-3 R9 7400549
1 Stuks
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm UT4 45 4 7408727
1 Stuks

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Montagedrager voor data-outlets, systeemlengte 208 mm Montagedrager voor data-outlets, systeemlengte 208 mm MTU 3 7407840
1 Stuks
Downloads

Download

Voor dit product zijn geen bestekteksten beschikbaar
