Nivelleerbare cassette voor tubus, RKFN, roestvast staal 105 | 150 | 20 | 105 | 4

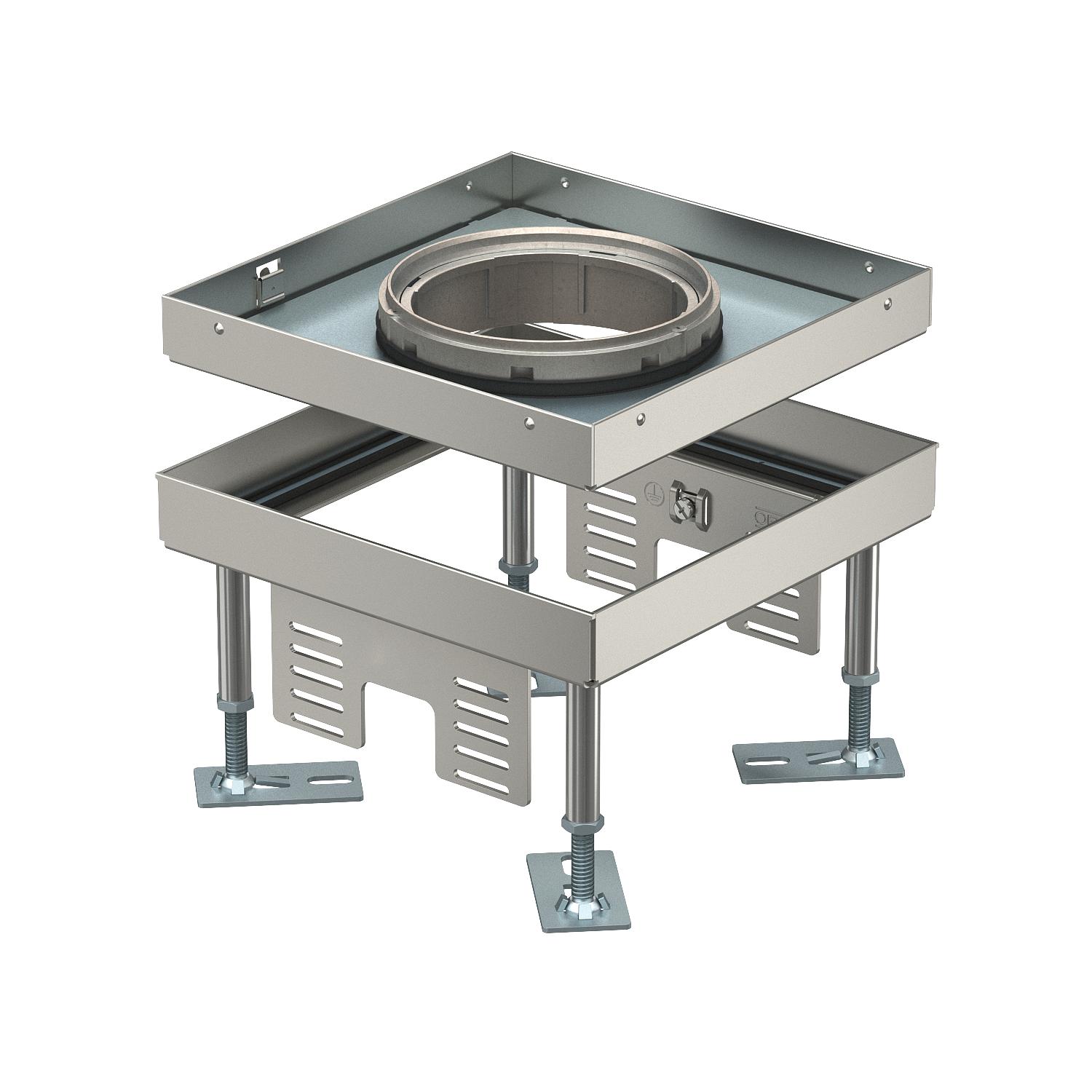

Nivelleerbare cassette voor tubus, RKFN, roestvast staal

Art.nr. 7408960 | EAN 4012197278137

Art.nr. / Type

Vloerhoogte min.

Vloerhoogte max.

Dikte vloerbedekking

Afm. h

Nominale maat voor inbouweenheden	4

Productbeschrijving

Productbeschrijving

Nivelleerbare vierkante cassette voor tubus nominale grootte 4 voor de inbouw van installatieapparatuur kanaalsystemen, dubbele en holle vloer in droog of nat onderhouden binnenvloeren. Beschermingsklasse IP X5.
Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45®-apparaten. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. De tubus is niet bij de levering inbegrepen.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	6
Aantal leidinguitlaten	1
Aantal universele dragers	2 x UT3
Afm. h	105 mm
Apparatuurdrager voor opname van inbouwdozen	nee
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP55
Beschermingsgraad IK-code	IK10
Bodemuitlaat/montageopening	201x201
Breedte	199 mm
Breedte inbouwmaat	201 mm
CO2-voetafdruk (GWP) van wieg tot poort	15,8564 kg CO2e / 1 Stuk
Dikte vloerbedekking	20 mm

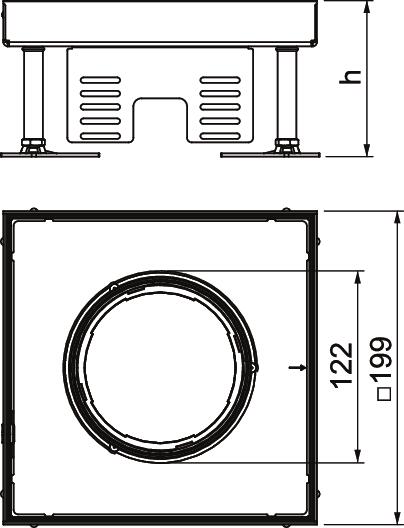

Dimensie	199x199x100
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty uitvoering	nee
Hoogte	105 mm

Inbouwdiepte	105 mm
Lengte	199 mm
Lengte inbouwmaat	201 mm
Materiaal	Roestvast staal
Nivelleerbereik max.	150 mm
Nivelleerbereik min.	105 mm
Nominale maat voor inbouweenheden	4
Norm	EN 50085-2-2
Ontkoppelbaar	nee
Toelatingen	VDE
Type inbouwsysteem	UT3
Uitvoering	vierkant
Uitvoering leidinguitlaat	Verzinkbare tubus
Verticale last, groot oppervlak	tot 5.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte max.	150 mm
Vloerhoogte min.	105 mm
Vloeronderhoud	nat

Alle typen

Alle typen

Type	Vloerhoogte min.	Vloerhoogte max.	Dikte vloerbedekking	Afm. h	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Stuks	1 Stuks
RKFN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408962	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Nivelleereenheid RKNEV2	RK NEV2 110	7405815	VPE	1 VPE
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 GV	7428140	Stuks	1 Stuks
Geluidsisolatievoetje	SRS 4	7405798	Stuks	4 Stuks
Montagedeksel 350 nominale grootte 4	DUG 350-3 4	7400505	Stuks	1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm	UT3 45 3	7408723	Stuks	1 Stuks
Montagedrager voor data-outlets, systeemlengte 165 mm	MTU 2	7407836	Stuks	1 Stuks
