Nivelleerbare cassette voor tubus, RKFNUZD3, roestvast staal
Art.nr. 7409497 | EAN 4012197378387
- Productbeschrijving
-

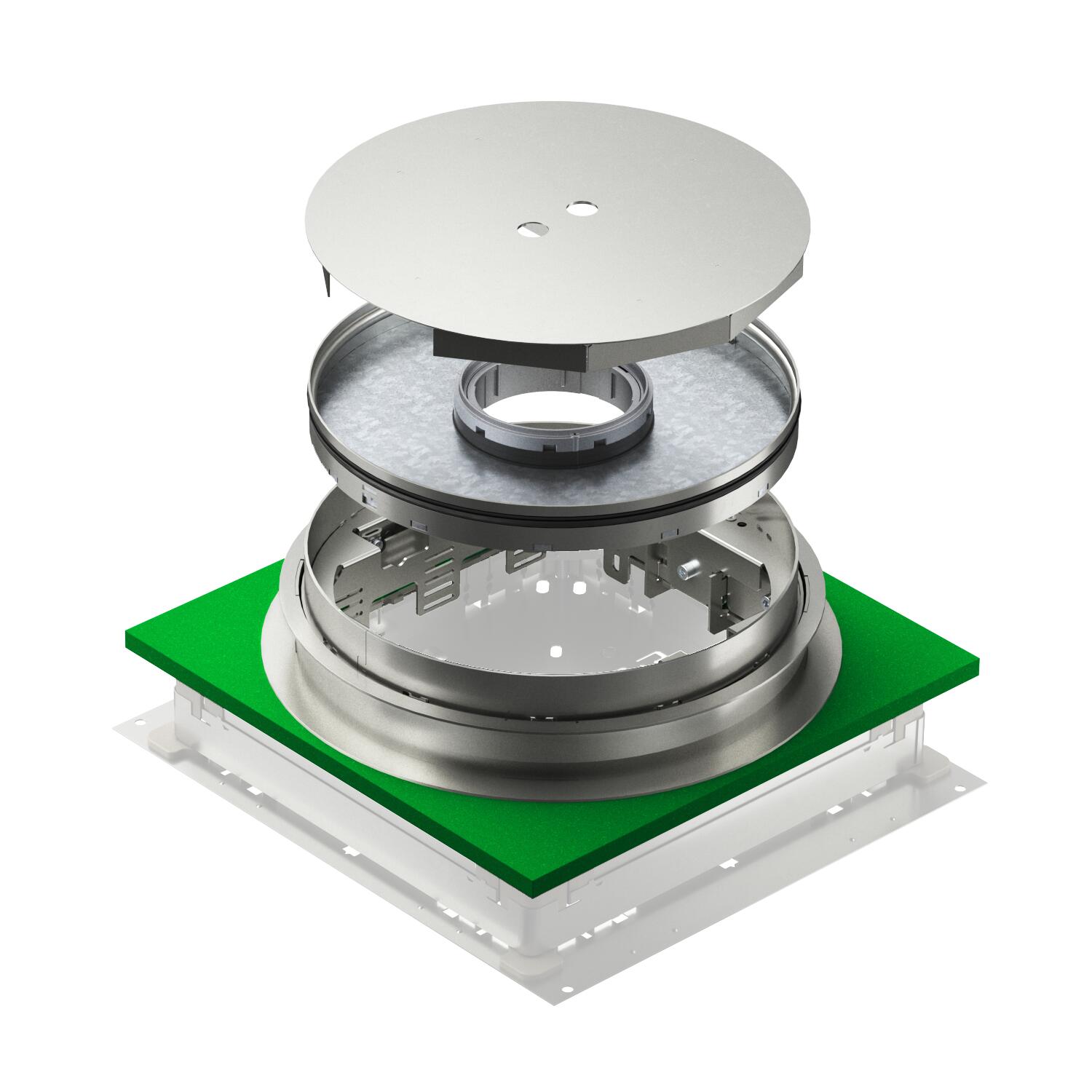

ProductbeschrijvingNivelleerbare en van de vloer ontkoppelde cassette met nominale grootte 9, voor tubus, voor de inbouw van apparatuur in droog of nat onderhouden vloeren in binnenopstelling, voor montage in de vloerdozen UZD250-3 of UZD350-3, telkens in combinatie met een montagedeksel DUG../9 of in de UGD250-3/9 of UGD350-3/9. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivellierbare Kassette mit Tubus. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte. Im Lieferumfang enthalten sind ein Estrichschutzdeckel aus Aluminium (überschleifbar), ein passender Montagedeckel zur Fixierung des Kassetten-Schalkörpers und eine ISO-Schürze zur Entkopplung von der Unterflur-Anschlussdose.
-
- Technische gegevens
-
Technische gegevens

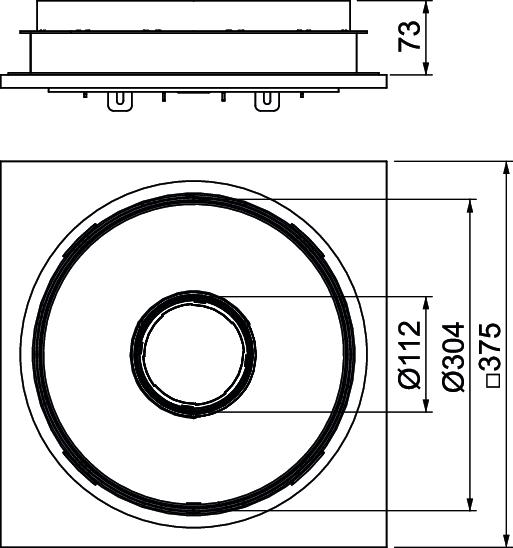

Aantal inbouwbare apparaten 12 Aantal leidinguitlaten 1 Aantal universele dragers 3 x UT4 Apparatuurdrager voor opname van inbouwdozen nee Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP44 Beschermingsgraad IK-code IK10 Dikte vloerbedekking 25 mm Dimensie Ø304x85 Geschikt voor inbouw in dubbele vloer nee Geschikt voor inbouw in holle vloer nee Heavy-duty uitvoering nee Hoogte 85 mm Hoogte dekvloer max. 113 mm Hoogte dekvloer min. 73 mm Inbouwdiepte 140 mm Materiaal Roestvast staal 1.4301 Nivelleerbereik max. 113 mm Nivelleerbereik min. 73 mm Nominale maat voor inbouweenheden R9 Norm EN 50085-2-2 Ontkoppelbaar ja Toelatingen VDE Type inbouwsysteem UT4 Uitvoering Rond Uitvoering leidinguitlaat Verzinkbare tubus Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte min. 140 mm Vloeronderhoud nat - Alle typen
- Downloads
-
Montagehandleiding Terrazzo-cassette rond , 0.55MB , pdf
