Nivelleerbare cassette voor tubus, RKFR, roestvast staal 110 | 155 | 25 | | R7

Nivelleerbare cassette voor tubus, RKFR, roestvast staal

Art.nr. 7409428 | EAN 4012195869511

Art.nr. / Type	7409428 / RKFR2 7 V25

Vloerhoogte min.	110 mm

Vloerhoogte max.	155 mm

Dikte vloerbedekking	25 mm

Nominale maat voor inbouweenheden	R7

Productbeschrijving

Productbeschrijving

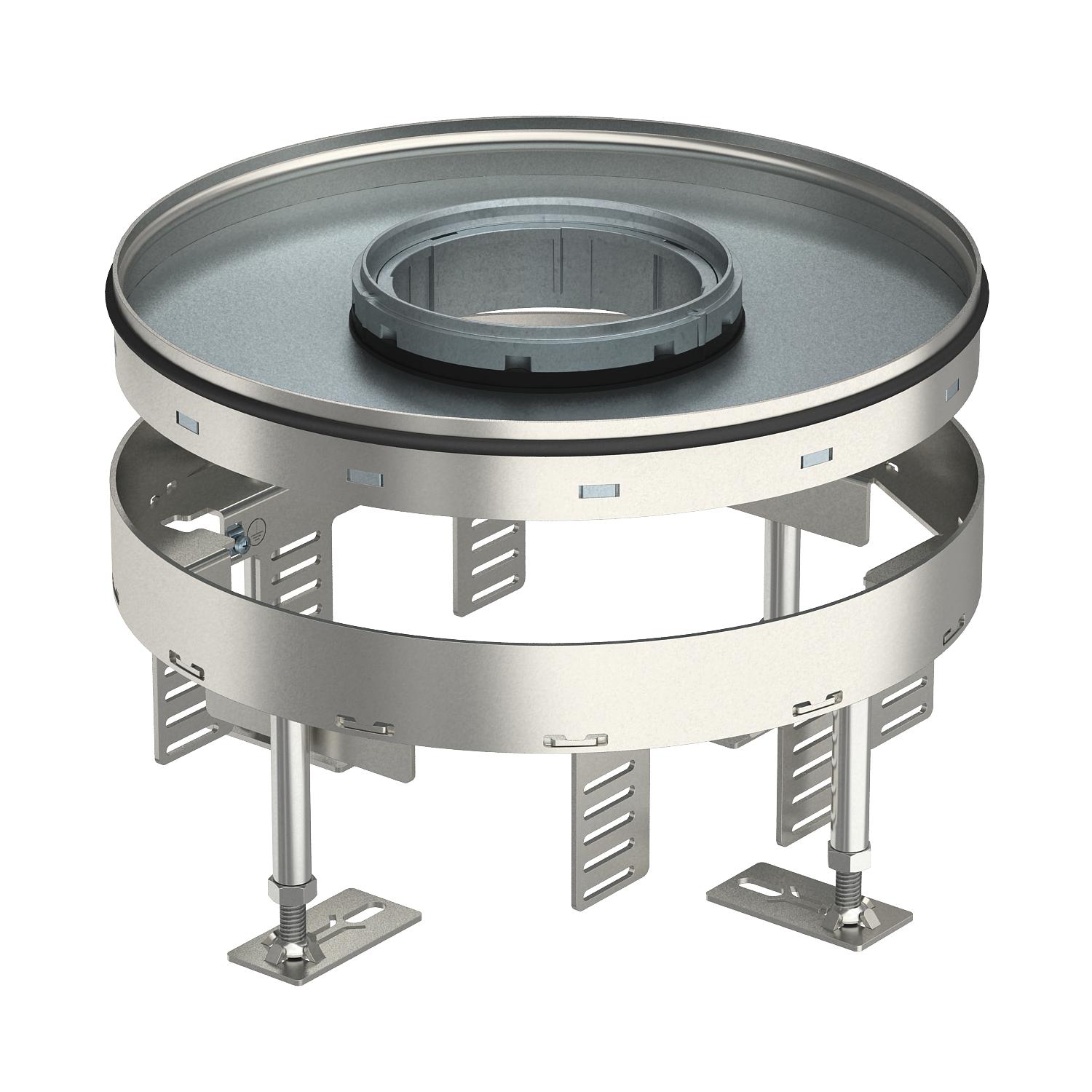

Nivelleerbare cassette met nominale grootte R7 voor tubus voor de inbouw in droog of nat onderhouden vloeren in binnenopstelling.
Nivelleerbare cassette met tubus, 3-kanaals. Er kunnen 2 APMT2-afdekplaten en één APMT5-afdekplaat worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 en één UT4 voor 7 separate installatie-apparaten met draagring/draagbeugel of 10 Module 45-apparaten. De tubus is niet bij de levering inbegrepen.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	10
Aantal inbouwdozen	3
Aantal leidinguitlaten	1
Apparatuurdrager voor opname van inbouwdozen	ja
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP44
Beschermingsgraad IK-code	IK10
Breedte	274 mm
CO2-voetafdruk (GWP) van wieg tot poort	16,8327 kg CO2e / 1 Stuk
Dikte vloerbedekking	25 mm
Dimensie	Ø275mm
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty uitvoering	nee
Inbouwdiameter	275
Inbouwdiepte	110 mm

Lengte	274 mm
Materiaal	Roestvast staal 1.4301
Nivelleerbereik max.	155 mm
Nivelleerbereik min.	110 mm
Nominale maat voor inbouweenheden	R7
Ontkoppelbaar	nee
Toelatingen	VDE
Type inbouwsysteem	UT3 / UT4
Uitvoering	Rond
Uitvoering leidinguitlaat	Verzinkbare tubus
Verticale last, groot oppervlak	tot 5.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte max.	155 mm
Vloerhoogte min.	110 mm
Vloeronderhoud	nat

Alle typen

Alle typen

Type	Vloerhoogte min.	Vloerhoogte max.	Dikte vloerbedekking	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
RKFR2 7 V25	110 mm	155 mm	25 mm	R7	7409428	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Nivelleereenheid RKNEV2	RK NEV2 110	7405815	VPE	1 VPE
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 GV	7428140	Stuks	1 Stuks
Geluidsisolatievoetje	SRS 4	7405798	Stuks	4 Stuks
Montagedeksel 350 nominale grootte R7	DUG 350-3 R7	7400533	Stuks	1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm	UT3 45 3	7408723	Stuks	1 Stuks
Montagedrager voor data-outlets, systeemlengte 165 mm	MTU 2	7407836	Stuks	1 Stuks
