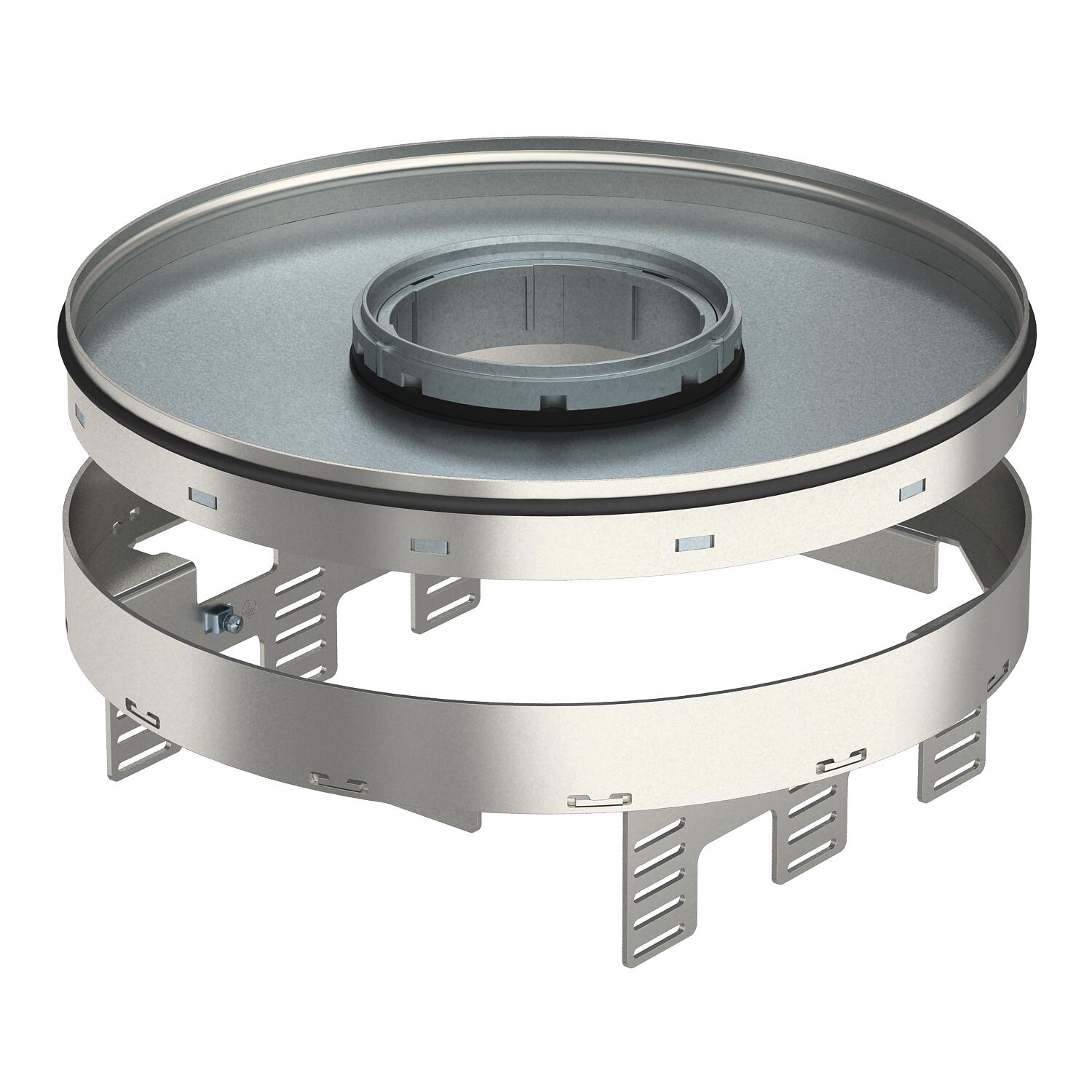

Nivelleerbare cassette voor tubus, RKFRNUZD3, roestvast staal

Art.nr. 7409452 | EAN 4012195869689

7409452 / RKFRN2UZD3R9VS25
94 mm
25 mm
R9
Terug naar overzicht
Productbeschrijving
Productbeschrijving
Nivelleerbare en van de vloer ontkoppelde cassette met nominale grootte R9, voor tubus, voor de inbouw van apparatuur in droog of nat onderhouden vloeren in binnenopstelling, voor montage in de vloerdozen UZD350-3, telkens in combinatie met een montagedeksel DUG350-3R9 of UGD350-3R9. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette met tubus, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45-apparaten. De tubus is niet bij de levering inbegrepen.
Nivelleerbare en van de vloer ontkoppelde cassette nominale grootte R9, voor tubus, voor de inbouw van installatieapparatuur in droog of nat onderhouden binnenvloeren, voor montage in vloerdozen UZD350-3, telkens in combinatie met een montagedeksel DUG350-3R9. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 12
Aantal leidinguitlaten 1
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP44
Beschermingsgraad IK-code IK10

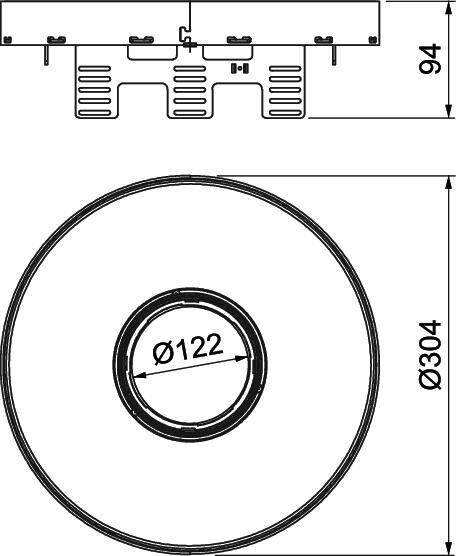

Breedte 304 mm
CO2-voetafdruk (GWP) van wieg tot poort 19,2214 kg CO2e / 1 Stuk
Dikte vloerbedekking 25 mm
Dimensie Ø305mm
Geschikt voor inbouw in dubbele vloer nee
Geschikt voor inbouw in holle vloer nee
Heavy-duty uitvoering nee
Hoogte 94 mm
Inbouwdiameter 305
Inbouwdiepte 104 mm
Lengte 304 mm
Materiaal Roestvast staal 1.4301
Nominale maat voor inbouweenheden R9
Ontkoppelbaar ja
Toelatingen VDE
Type inbouwsysteem UT4
Uitvoering Rond
Uitvoering leidinguitlaat Verzinkbare tubus
Verticale last, groot oppervlak tot 3.000 N
Vloerhoogte min. 94 mm
Vloeronderhoud nat
Alle typen

Alle typen

Type Vloerhoogte min. Dikte vloerbedekking Nominale maat voor inbouweenheden Art.nr. Aantal kl. VKE
RKFRN2UZD3R9VS25 94 mm 25 mm R9 7409452
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Nivelleerhoek voor inbouw in UGD350-3 van ronde cassettes Nivelleerhoek voor inbouw in UGD350-3 van ronde cassettes NW 350-3 RK 7410556
1 Stuks
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes TUK2 GV 7428140
1 Stuks
Terrazzo-gietmal voor nivelleerbare cassettes, nominale grootte R9 Terrazzo-gietmal voor nivelleerbare cassettes, nominale grootte R9 SK RKR9 7404376
1 Stuks
Montagedeksel 350 nominale grootte R9 Montagedeksel 350 nominale grootte R9 DUG 350-3 R9 7400549
1 Stuks
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm UT4 45 4 7408727
1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm Montagedrager voor data-outlets, systeemlengte 208 mm MTU 3 7407840
1 Stuks
