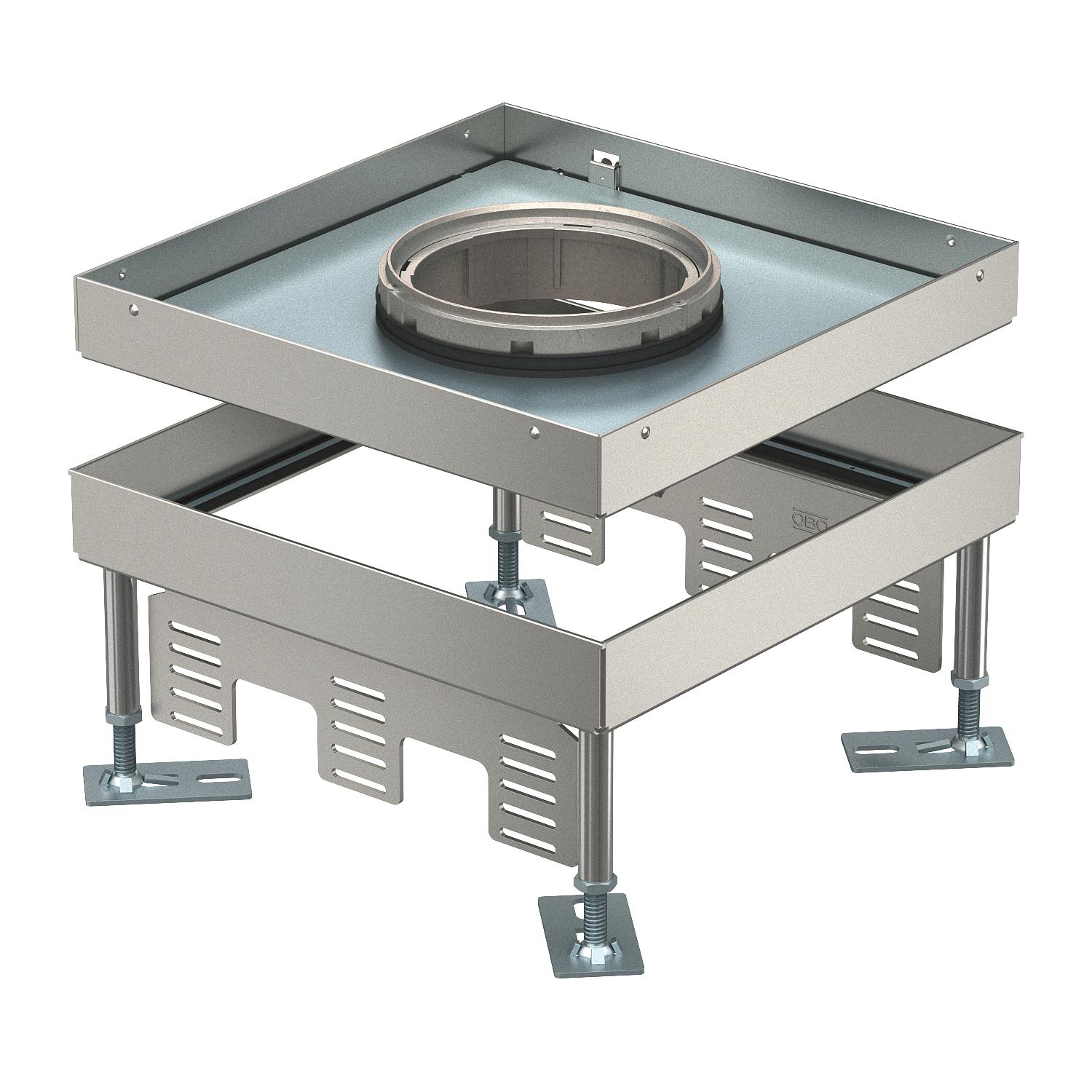

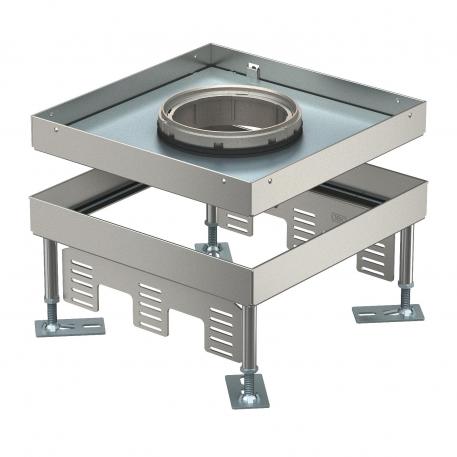

Nivelleerbare cassettes zware belastingen, voor tubus, RKFNSL, nominale grootte 9, roestvast staal
Art.nr. 7408940 | EAN 4012197278304
- Productbeschrijving
-
ProductbeschrijvingNivelleerbare vierkante cassette zware belasting voor tubus nominale grootte 9 voor de inbouw van installatieapparatuur kanaalsystemen, dubbele en holle vloer in droog of nat onderhouden binnenvloeren. Belastingsklasse 1 tot 10 kN.
Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45®-apparaten. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. De tubus is niet bij de levering inbegrepen.
Nivelleerbare vierkante cassette zware belasting voor tubus nominale grootte 9 voor de inbouw van installatieapparatuur kanaalsystemen, dubbele en holle vloer in droog of nat onderhouden binnenvloeren. Belastingsklasse 1 tot 10 kN.
Nivelleerbare cassette voor zware belastingen 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd.
-
- Technische gegevens
-
Technische gegevens

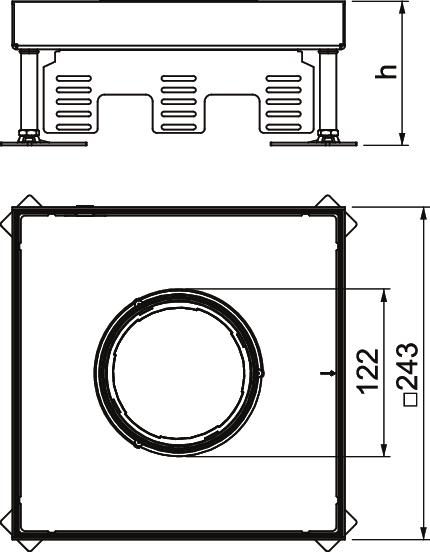

Aantal inbouwbare apparaten 12 Aantal leidinguitlaten 1 Aantal universele dragers 3 x UT4 Afm. h 110 mm Apparatuurdrager voor opname van inbouwdozen nee Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP55 Beschermingsgraad IK-code IK10 Bodemuitlaat/montageopening 244x244 Breedte 243 mm Breedte inbouwmaat 244 mm CO2-voetafdruk (GWP) van wieg tot poort 25,9866 kg CO2e / 1 Stuk Dikte vloerbedekking 21 mm Dimensie 243x243x105 Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Heavy-duty klasse 10 kN (OBO SL1) Heavy-duty uitvoering ja Hoogte 110 mm Inbouwdiepte 110 mm Lengte 243 mm Lengte inbouwmaat 244 mm Materiaal Roestvast staal Nivelleerbereik max. 155 mm Nivelleerbereik min. 110 mm Nominale maat voor inbouweenheden 9 Norm EN 50085-2-2 Ontkoppelbaar nee Toelatingen VDE Type inbouwsysteem UT4 Uitvoering vierkant Uitvoering leidinguitlaat Verzinkbare tubus Vloerhoogte max. 155 mm Vloerhoogte min. 110 mm Vloeronderhoud nat - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Nivelleereenheid RKNEV2
RK NEV2 110 7405815 1 VPE
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes
TUK2 GV 7428140 1 Stuks
Geluidsisolatievoetje
SRS 4 7405798 4 Stuks
Heavy duty montagedeksel voor UZD350, nominale grootte 9
DUG 350-3 9SL 7401410 1 Stuks
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm
UT4 45 4 7408727 1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm
MTU 3 7407840 1 Stuks - Downloads
-
Specificatieblad RKFN3 9 V SL1 21 / 7408940 , 0.19MB , pdfEU Conformiteitsverklaring RKFN3 9 V SL1 21 / 7408940 , 0.17MB , pdfREACH Conformiteitsverklaring RKFN3 9 V SL1 21 / 7408940 , 0.13MB , pdfRoHS Conformiteitsverklaring RKFN3 9 V SL1 21 / 7408940 , 0.13MB , pdf
