Nivelleerbare, ontkoppelbare cassette met snoeruitlaat, roestvast staal

Art.nr. 7409603 | EAN 4012197369187

Art.nr. / Type	7409603 / TRKSN 9 VS 250

Vloerhoogte min.	136 mm

Dikte vloerbedekking	25 mm

Uitvoering leidinguitlaat	Draaibare snoeruitgang

Nominale maat voor inbouweenheden	9

Productbeschrijving

Productbeschrijving

Nivelleerbare en ontkoppelde vierkante cassette voor de apparatuurinbouw vlak met de vloer zonder voegen in vloeraansluitdozen UZD 250-3 (minimale inbouwdiepte 151 mm)/UGD55 250-3 (minimale inbouwdiepte 136 mm). Voor alle cementafwerkvloeren geschikt. Cassetteraam met geïntegreerde gietmal en nivelleerfunctie. Het cassetteraam wordt via 4 sleufgaten op de bovenkant van de vloerbekleding genivelleerd. Geschikt voor droog onderhouden vloeren. De cassette wordt met bevestigingsbeugels in het montagedeksel tijdens de werkzaamheden aan de afwerkvloer/terrazzo gefixeerd en is in ingebouwde toestand in alle richtingen ontkoppeld. Het cassetteraam is van roestvast staal met een 25 mm diepe vloerbekledingsuitsparing in het deksel.
Nivelleerbare cassette met snoeruitgang, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45-apparaten.

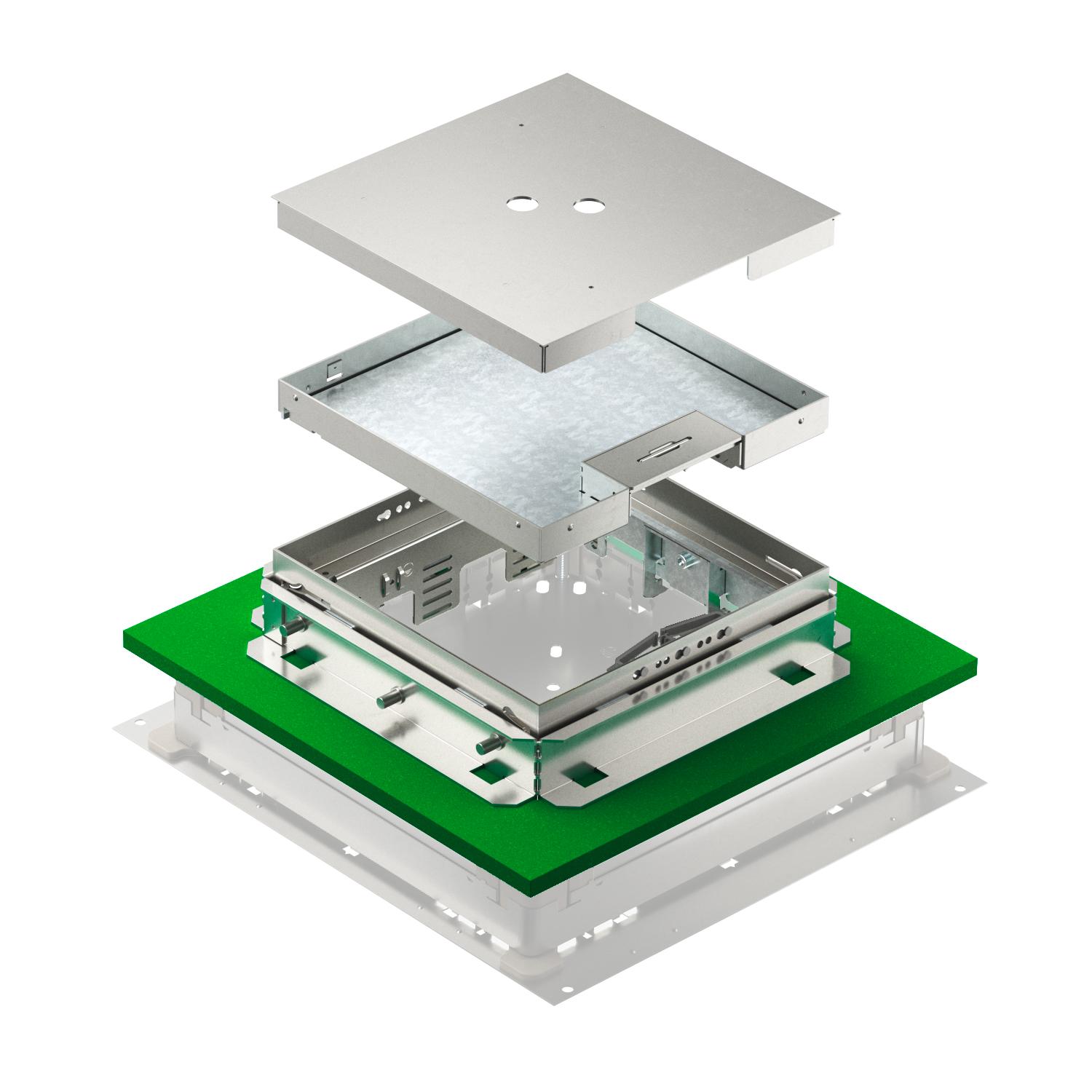

Nivelleerbare cassette met snoeruitlaat Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45®-apparaten. Meegeleverd zijn een afwerkvloerbeschermdeksel van aluminium (kan worden overgeschuurd), een passend montagedeksel voor fixeren van de cassettegietmal en een ISO-element voor ontkoppeling van de vloeraansluitdoos.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	12
Aantal leidinguitlaten	1
Aantal universele dragers	3 x UT4
Apparatuurdrager voor opname van inbouwdozen	nee
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP40
Beschermingsgraad IK-code	IK10
Breedte	243 mm
CO2-voetafdruk (GWP) van wieg tot poort	41,6865 kg CO2e / 1 Stuk
Dikte vloerbedekking	25 mm
Dimensie	243x243x83
Geschikt voor inbouw in dubbele vloer	nee
Geschikt voor inbouw in holle vloer	nee
Heavy-duty uitvoering	nee
Hoogte	81 mm
Hoogte dekvloer max.	110 mm
Hoogte dekvloer min.	69 mm

Inbouwdiepte	136 mm
Lengte	243 mm
Materiaal	Roestvast staal
Nivelleerbereik max.	110 mm
Nivelleerbereik min.	69 mm
Nominale maat voor inbouweenheden	9
Norm	EN 50085-2-2
Ontkoppelbaar	ja
Toelatingen	VDE
Type inbouwsysteem	UT4
Uitvoering	vierkant
Uitvoering leidinguitlaat	Draaibare snoeruitgang
Verticale last, groot oppervlak	tot 5.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte min.	136 mm
Vloeronderhoud	Droog

Alle typen

Alle typen

Type	Vloerhoogte min.	Dikte vloerbedekking	Uitvoering leidinguitlaat	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
TRKSN 9 VS 250	136 mm	25 mm	Draaibare snoeruitgang	9	7409603	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm	UT4 45 4	7408727	Stuks	1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm	MTU 3	7407840	Stuks	1 Stuks
