Nivelleerbare, ontkoppelbare cassette voor revisie-opening, RKNUZD3, roestvast staal 105 | 90 | 20 | 4

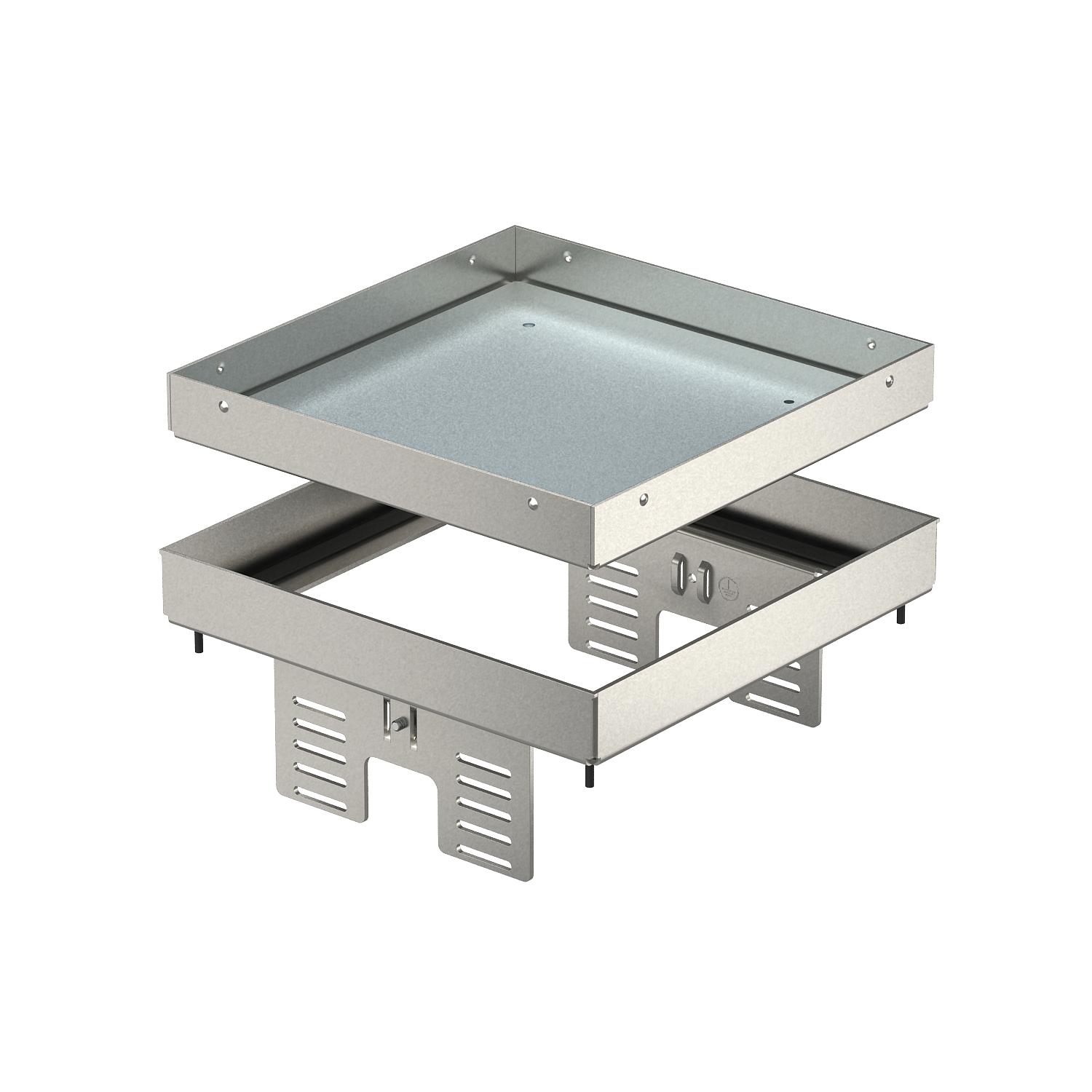

Nivelleerbare, ontkoppelbare cassette voor revisie-opening, RKNUZD3, roestvast staal

Art.nr. 7409058 | EAN 4012195867883

Art.nr. / Type

Vloerhoogte min.

Afm. h

Dikte vloerbedekking

Nominale maat voor inbouweenheden	4

Productbeschrijving

Productbeschrijving

Nivelleerbare en van de vloer ontkoppelde cassette "blind" voor het uitvoeren van een revisieopening nominale grootte 4 in droog of nat onderhouden binnenvloeren, voor montage in vloerdozen UZD250 of UZD350, telkens in combinatie met een montagedeksel DUG../4 of in UGD250-3/4 of UGD350-3/4. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen. Alleen voor gladde vloerbekleding geschikt.
Nivelleerbare cassette als blindcassette, 2-kanaals. Er kunnen 2 APMT2-afdekplaten worden geïnstalleerd. Voor de inbouw van 2 universele dragers UT3 voor 4 separate installatie-apparaten met draagring/draagbeugel of 6 Module 45-apparaten.

Technische gegevens

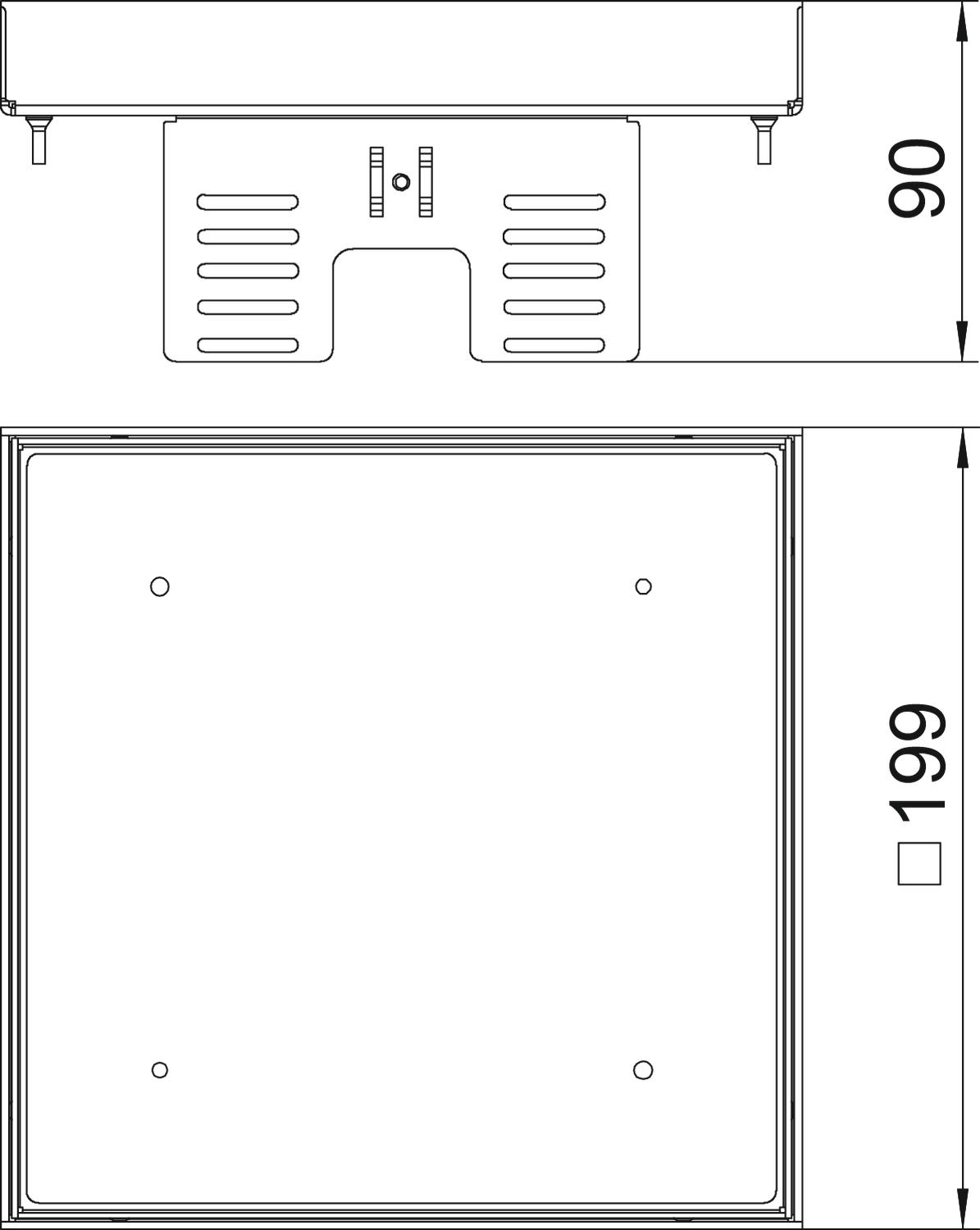

Afmetingen

Afm. h	90 mm
Apparatuurdrager voor opname van inbouwdozen	nee
Beschermingsgraad (IP) in gebruikte situatie	IP00
Beschermingsgraad (IP) in niet gebruikte situatie	IP44
Beschermingsgraad IK-code	IK10
Breedte	199 mm
Breedte inbouwmaat	201 mm
CO2-voetafdruk (GWP) van wieg tot poort	12,8357 kg CO2e / 1 Stuk
Dikte vloerbedekking	20 mm
Dimensie	200x200mm
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty uitvoering	nee
Hoogte	90 mm

Inbouwdiepte	105 mm
Lengte	199 mm
Lengte inbouwmaat	201 mm
Materiaal	Roestvast staal 1.4301
Nominale maat voor inbouweenheden	4
Ontkoppelbaar	ja
Toelatingen	VDE
Type inbouwsysteem	UT4
Uitvoering	vierkant
Uitvoering leidinguitlaat	Geen kabeluitlaat
Verticale last, groot oppervlak	tot 3.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte min.	105 mm
Vloeronderhoud	nat

Alle typen

Alle typen

Type	Vloerhoogte min.	Afm. h	Dikte vloerbedekking	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
RKN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409058	Stuks	1 Stuks
RKN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409060	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Nivelleerhoek voor inbouw in UGD350-3 van een vierkante cassette	NW 350-3 QK	7410544	Stuks	1 Stuks
Montagedeksel 350 nominale grootte 4	DUG 350-3 4	7400505	Stuks	1 Stuks
