Nivelleerbare ontkoppelbare cassette voor revisie-opening, roestvast staal
Art.nr. 7409621 | EAN 4012197438616
- Productbeschrijving
-
ProductbeschrijvingNivelleerbare en ontkoppelde vierkante cassette voor de apparatuurinbouw vlak met de vloer zonder voegen in vloeraansluitdozen UZD 350-3 (minimale inbouwdiepte 151 mm)/UGD55 350-3 (minimale inbouwdiepte 136 mm). Voor alle cementafwerkvloeren geschikt. Cassetteraam met geïntegreerde gietmal en nivelleerfunctie. Het cassetteraam wordt via 4 sleufgaten op de bovenkant van de vloerbekleding genivelleerd. Voor droog, vochtig of nat onderhouden vloeren geschikt. De cassette wordt met bevestigingsbeugels in het montagedeksel tijdens de werkzaamheden aan de afwerkvloer/terrazzo gefixeerd en is in ingebouwde toestand in alle richtingen ontkoppeld. Het cassetteraam is van roestvast staal met een 25 mm diepe vloerbekledingsuitsparing in het deksel. Alleen voor gladde vloerbekleding geschikt.

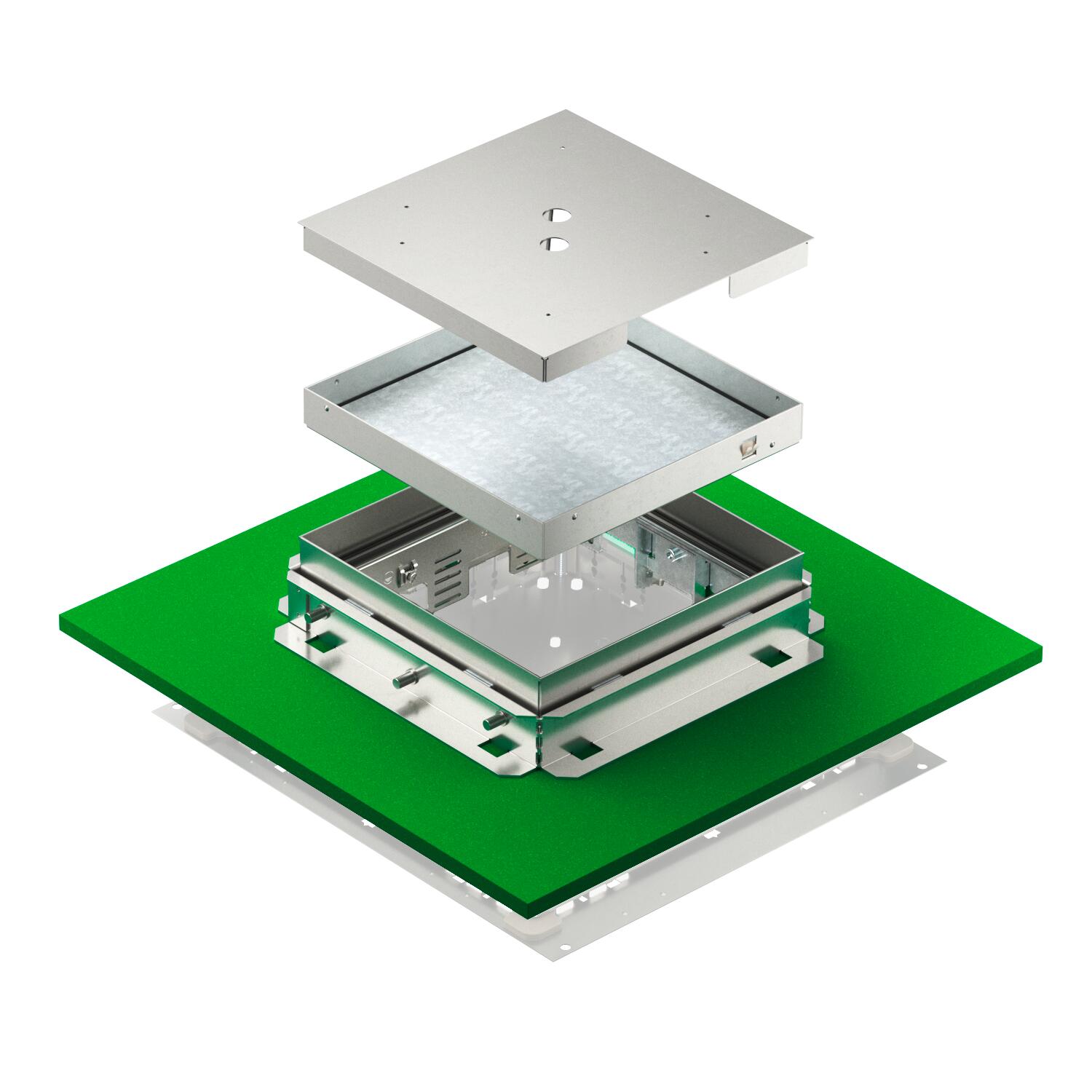

Nivelleerbare cassette met blinddeksel. Meegeleverd zijn een afwerkvloerbeschermdeksel van aluminium (kan worden overgeschuurd), een passend montagedeksel voor fixeren van de cassettegietmal en een ISO-element voor ontkoppeling van de vloeraansluitdoos.
-
- Technische gegevens
-
Afmetingen

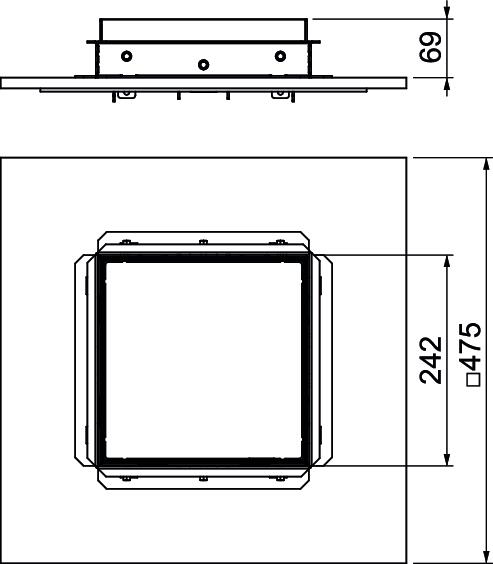

Afm. h 81 mm Apparatuurdrager voor opname van inbouwdozen nee Beschermingsgraad (IP) in gebruikte situatie IP00 Beschermingsgraad (IP) in niet gebruikte situatie IP55 Beschermingsgraad IK-code IK10 Breedte 243 mm CO2-voetafdruk (GWP) van wieg tot poort 49,4163 kg CO2e / 1 Stuk Dikte vloerbedekking 25 mm Dimensie 243x243x118 Geschikt voor inbouw in dubbele vloer nee Geschikt voor inbouw in holle vloer nee Heavy-duty uitvoering nee Hoogte 81 mm Hoogte dekvloer max. 110 mm Hoogte dekvloer min. 69 mm Inbouwdiepte 136 mm Lengte 243 mm Materiaal Roestvast staal 1.4301 Nivelleerbereik max. 110 mm Nivelleerbereik min. 69 mm Nominale maat voor inbouweenheden 9 Norm EN 50085-2-2 Ontkoppelbaar ja Toelatingen VDE Type inbouwsysteem UT4 Uitvoering vierkant Uitvoering leidinguitlaat Geen kabeluitlaat Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte min. 136 mm Vloeronderhoud nat - Alle typen
