Nivelleerbare, ontkoppelbare cassette voor tubus, RKFNUZD3, roestvast staal

Art.nr. 7409378 | EAN 4012195869146

Art.nr. / Type

Vloerhoogte min.

Dikte vloerbedekking

Afm. h

Nominale maat voor inbouweenheden	9

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Nivelleerbare en van de vloer ontkoppelde cassette nominale grootte 9, voor tubus, voor de inbouw van installatieapparatuur in droog of nat onderhouden binnenvloeren, voor montage in vloerdozen UZD250 of UZD350, telkens in combinatie met een montagedeksel DUG../9 of in UGD250-3/9 of UGD350-3/9. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette met tubus, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. Voor de inbouw van 3 universele dragers UT4 voor 9 separate installatie-apparaten met draagring/draagbeugel of 12 Module 45-apparaten. De tubus is niet bij de levering inbegrepen.
Nivelleerbare en van de vloer ontkoppelde cassette nominale grootte 9, voor tubus, voor de inbouw van installatieapparatuur in droog of nat onderhouden binnenvloeren, voor montage in vloerdozen UZD250 of UZD350, telkens in combinatie met een montagedeksel DUG../9. De montage wordt via nivelleerhoeken (afzonderlijk te bestellen) uitgevoerd in het aluminium frame van de vloerdozen.
Nivelleerbare cassette voor tubus, 3-kanaals. Er kunnen 3 APMT5-afdekplaten worden geïnstalleerd. De tubus is niet bij de levering inbegrepen.

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	12
Aantal leidinguitlaten	1
Afm. h	90 mm
Apparatuurdrager voor opname van inbouwdozen	nee
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP44
Beschermingsgraad IK-code	IK10
Breedte	243 mm
Breedte inbouwmaat	244 mm
CO2-voetafdruk (GWP) van wieg tot poort	20,5204 kg CO2e / 1 Stuk
Dikte vloerbedekking	20 mm
Dimensie	243x243mm
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Heavy-duty uitvoering	nee

Hoogte	90 mm
Inbouwdiepte	105 mm
Lengte	243 mm
Lengte inbouwmaat	244 mm
Materiaal	Roestvast staal 1.4301
Nominale maat voor inbouweenheden	9
Ontkoppelbaar	ja
Toelatingen	VDE
Type inbouwsysteem	UT4
Uitvoering	vierkant
Uitvoering leidinguitlaat	Verzinkbare tubus
Verticale last, groot oppervlak	tot 3.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte min.	105 mm
Vloeronderhoud	nat

Alle typen

Alle typen

Type	Vloerhoogte min.	Dikte vloerbedekking	Afm. h	Nominale maat voor inbouweenheden	Art.nr.	Aantal	kl. VKE
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Stuks	1 Stuks
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Nivelleerhoek voor inbouw in UGD350-3 van een vierkante cassette	NW 350-3 QK	7410544	Stuks	1 Stuks
Tubus met afdekplaat, met greepbeugel, voor raamcassettes en nivelleerbare cassettes	TUK2 GV	7428140	Stuks	1 Stuks

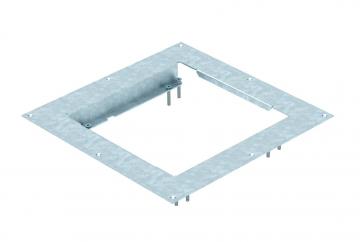

Montagedeksel voor nivelleerbare cassettes met nominale grootte 9 in systeemvloeren	DUG RK UAN 9	7428547	Stuks	1 Stuks
Montagedeksel 350 nominale grootte 9	DUG 350-3 9	7400513	Stuks	1 Stuks
Universele drager UT4, met afdekplaat voor Module 45®-apparaten, systeemlengte 208 mm	UT4 45 4	7408727	Stuks	1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm	MTU 3	7407840	Stuks	1 Stuks
