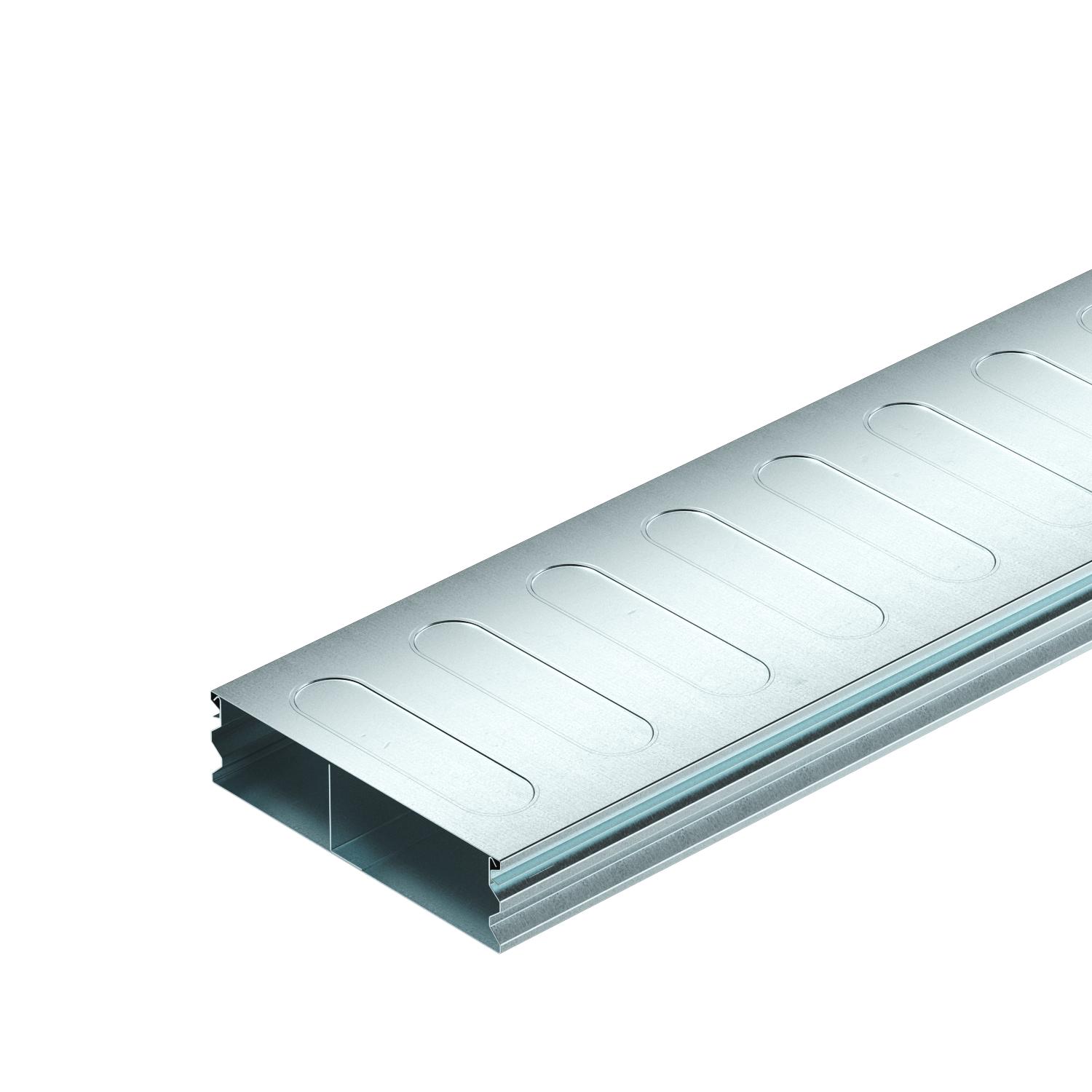

Ondervloerkanaal, 2-delig, 2-kanaals, kanaalhoogte 48 mm
Art.nr. 7400261 | EAN 4012197351946
- Productbeschrijving
-
ProductbeschrijvingOndervloerkanaal (2-delig) voor het installeren van kabels en leidingen in door afwerkvloer overdekte ondervloersystemen volgens EN 50085-2-2. Afneembaar en over de gehele lengte opklikbaar kanaaldeksel. Met scheidingsschot in het kanaalonderdeel. Maximale belastbaarheid tot 1,5 kN.
De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.
-
- Technische gegevens
-
Technische gegevens

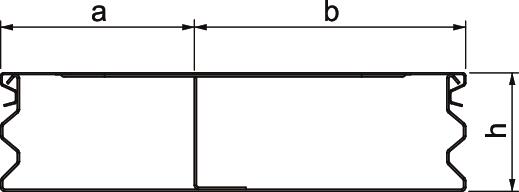

Aantal compartimenten 2 St. Aantal vaste scheidingswanden 1 Afm. h 48 mm Breedte 190 mm CO2-voetafdruk (GWP) van wieg tot poort 7,6791 kg CO2e / 1 Meter Deksel afneembaar ja Dimensie 2000x190x48 Doorsnede compartiment a 3413 mm² Doorsnede compartiment b 4804 mm² Hoogte 48 mm Kanaalbreedte min. 190 mm Kanaalhoogte min. 48 mm Lengte 2000 mm Maat a 80 mm Maat b 110 mm Materiaal Staal Nuttige doorsnede 8217 mm² Ontkoppelbaar nee Oppervlak bandverzinkt Toepassingsgebied Gesloten systeem Verticale last, groot oppervlak tot 1.500 N Vloerplaat ja - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE

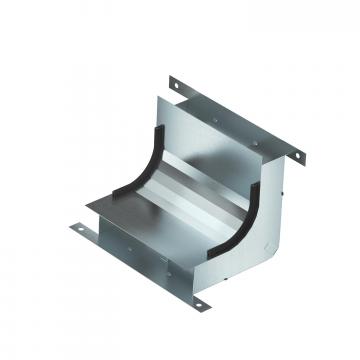

Verticale bocht, 2 compartimenten , kanaalhoogte 48 mm
KV2 19048-2 7400629 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbindingsstrip, geleidend voor EÜK-2
VL 190-2 7400988 1 Stuks - Downloads
-
Specificatieblad S2 19048-2 / 7400261 , 0.17MB , pdfEU Conformiteitsverklaring S2 19048-2 / 7400261 , 0.13MB , pdfREACH Conformiteitsverklaring S2 19048-2 / 7400261 , 0.12MB , pdfRoHS Conformiteitsverklaring S2 19048-2 / 7400261 , 0.13MB , pdfMontagehandleiding EÜK door afwerkvloer overdekt kanaalsysteem , 10.26MB , pdfMontagehandleiding EÜK screed-covered duct system generation 3 , 76.05MB , pdf
