Ondervloerkanaal, 2-delig, 3-kanaals, kanaalhoogte 58 mm 2000 | 250 | 3

Ondervloerkanaal, 2-delig, 3-kanaals, kanaalhoogte 58 mm

Art.nr. 7400283 | EAN 4012197352103

Art.nr. / Type

Lengte	2000 mm

Breedte

Aantal compartimenten	3 St.

Productbeschrijving

Productbeschrijving

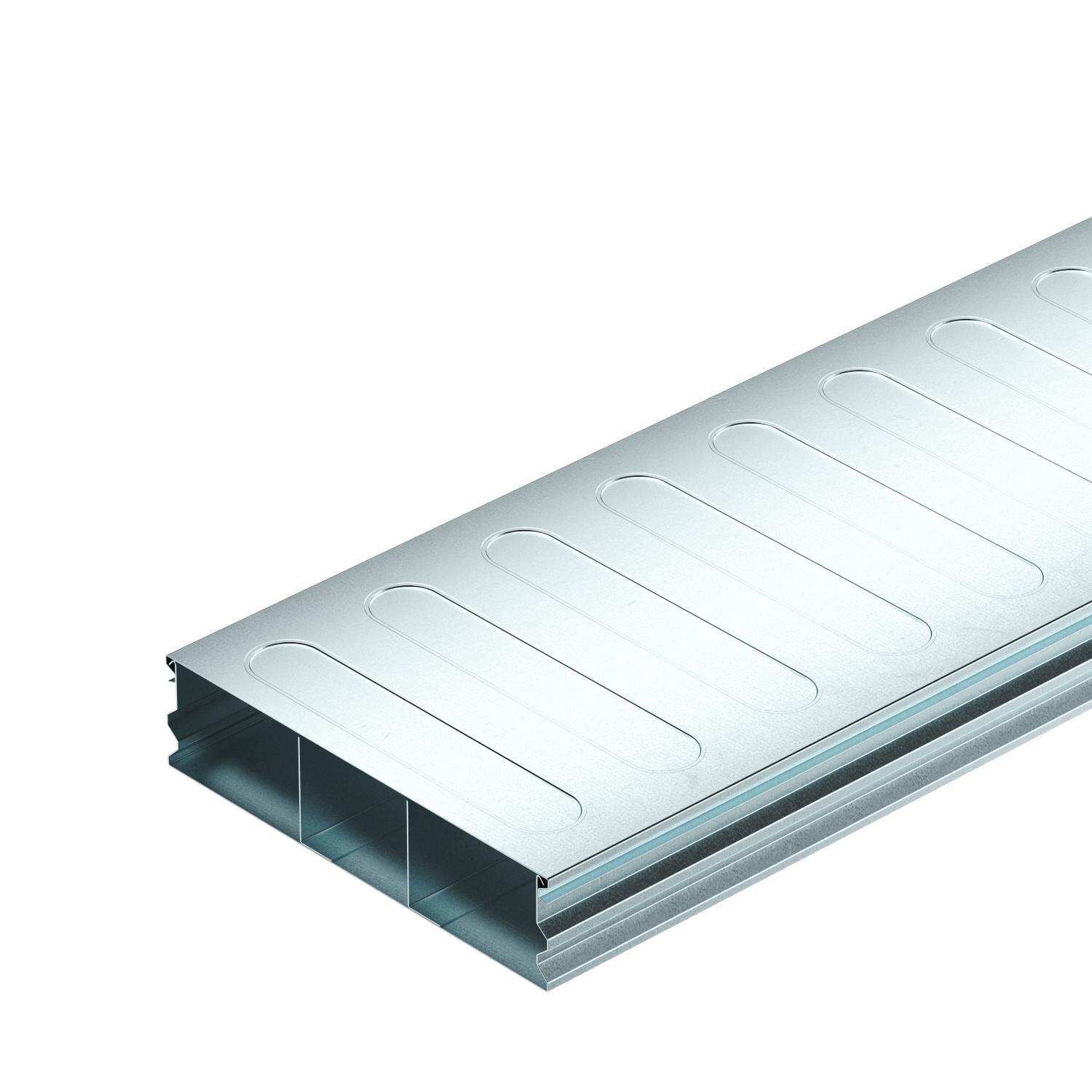

Ondervloerkanaal (2-delig) voor het installeren van kabels en leidingen in door afwerkvloer overdekte ondervloersystemen volgens EN 50085-2-2. Afneembaar en over de gehele lengte opklikbaar kanaaldeksel. Met scheidingsschot in het kanaalonderdeel. Maximale belastbaarheid tot 1,5 kN. Alleen compatibel met de UZD250-4/350-4.

De geprofileerde zijwanden zorgen voor een vergrendelingsfunctie, om het kanaaldeksel op het kanaal vast te klikken. De versterkingen in het kanaaldeksel zijn bedoeld voor de stabilisatie.

Technische gegevens

Technische gegevens

Aantal compartimenten	3 St.
Aantal vaste scheidingswanden	2
Afm. h	58 mm
Breedte	250 mm
CO2-voetafdruk (GWP) van wieg tot poort	10,6086 kg CO2e / 1 Meter
Deksel afneembaar	ja
Dimensie	2000x250x58
Doorsnede compartiment a	4670 mm²
Doorsnede compartiment b	3884 mm²
Hoogte	58 mm
Kanaalbreedte min.	250 mm

Kanaalhoogte min.	58 mm
Lengte	2000 mm

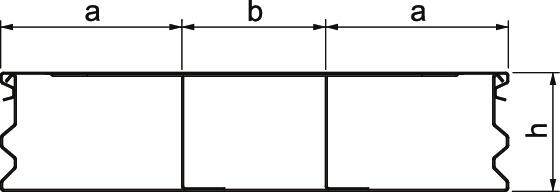

Maat a	90 mm
Maat b	70 mm
Materiaal	Staal
Nuttige doorsnede	13224 mm²
Ontkoppelbaar	nee
Oppervlak	bandverzinkt
Toepassingsgebied	Gesloten systeem
Verticale last, groot oppervlak	tot 1.500 N
Vloerplaat	ja

Alle typen

Alle typen

Type	Lengte	Breedte	Aantal compartimenten	Art.nr.	Aantal	kl. VKE
S3 25058-2	2000 mm	250 mm	3 St.	7400283	m	2 m
S3 35058-2	2000 mm	350 mm	3 St.	7400293	m	2 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Verticale bocht, 3 compartimenten , kanaalhoogte 58 mm	KV3 25058-2	7400655	Stuks	1 Stuks
Verbindingsstrip, geleidend voor EÜK-2	VL 250-2	7400992	Stuks	1 Stuks
