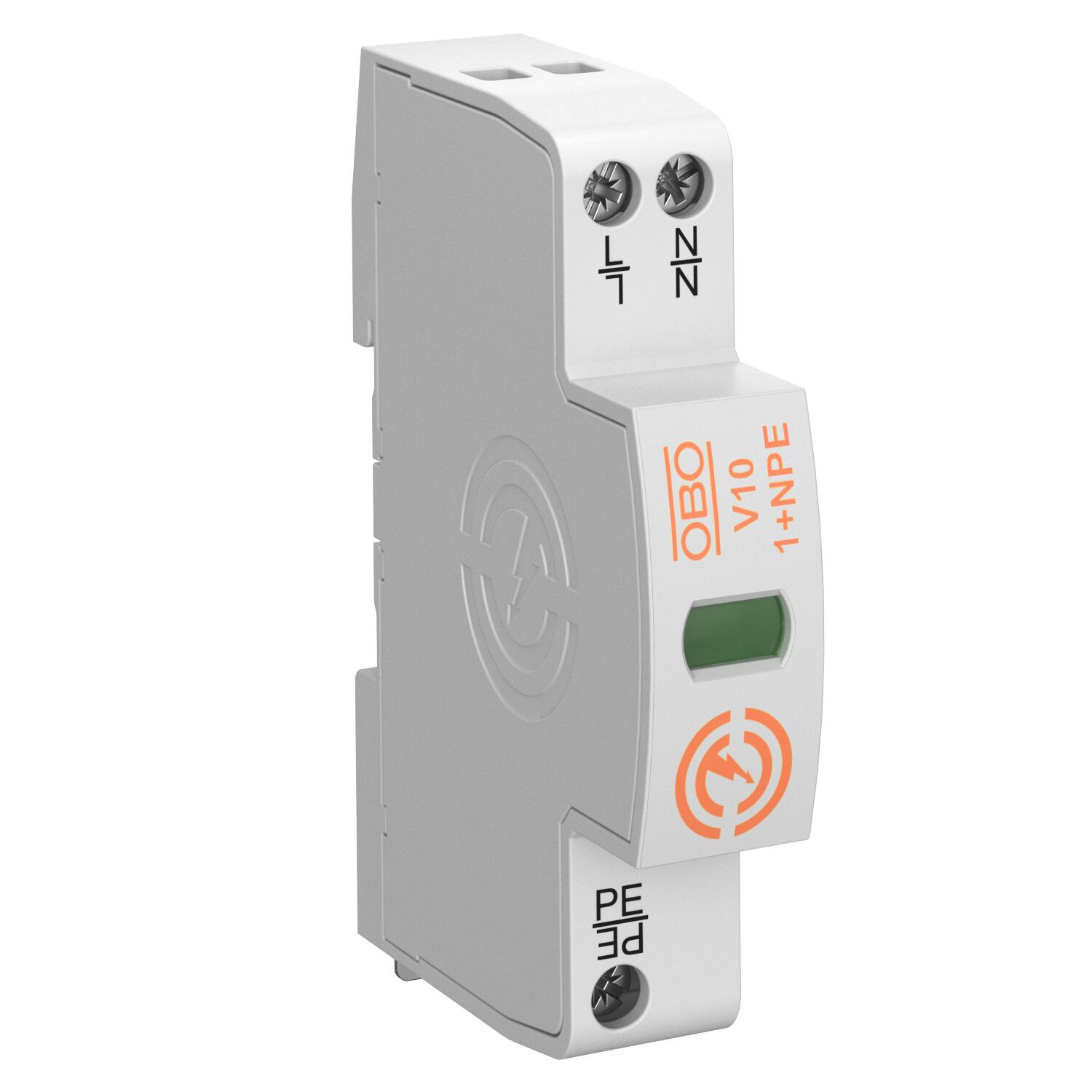

Overspanningsafleider V10 Compact 1+N/PE | 255 | IP20

Overspanningsafleider V10 Compact

Art.nr. 5093395 | EAN 4012197444396

Art.nr. / Type	5093395 / V10-1+NPE

Uitvoering van de polen	1+N/PE

Maximale continuespanning AC	255 V

Beschermingsgraad	IP20

Productbeschrijving

Productbeschrijving

Overspanningsbeveiliging compacte module type 2+3

• Overspanningsbeveiliging in onderverdelingen conform IEC 60364-4-44
• Afleidvermogen tot 60 kA (8/20) totaal
• Geïntegreerde 3+1-oplossing voor TN- en TT-netwerksystemen op 45-mm-modulebreedte
• Hoogvermogen varistortechniek
• Inclusief thermische en dynamische scheidingsinrichting en optische functie-indicatie
• Optie met akoestische signalering -AS of signalering op afstand -FS
Toepassing: onder-/etageverdeling en apparaatbeveiliging van draaistroomsystemen.

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal polen	2
Aderdoorsnede flexibel (soepel) max.	10 mm²
Aderdoorsnede flexibel (soepel) max.	8 AWG
Aderdoorsnede flexibel (soepel) min.	2,5 mm²
Aderdoorsnede flexibel (soepel) min.	13 AWG
Afleidstroom (8/20 µs) [totaal]	20 kA
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	70 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP20
Beschermingsniveau [L-N]	≤1,1
CO2-voetafdruk (GWP) van wieg tot poort	1,7031 kg CO2e / 1 Stuk
Dimensie	255V
Doorsnede geleider vast (een-/meeraderig) max.	8 AWG
Doorsnede geleider vast (een-/meeraderig) max.	10 mm²
Doorsnede geleider vast (een-/meeraderig) min.	13 AWG
Doorsnede geleider vast (een-/meeraderig) min.	2,5 mm²
Draaimoment	2 Nm
Explosieveilige uitvoering	nee
Geïntegreerde voorzekering	nee
LPZ	1→3
Luchtvochtigheid max.	95 %
Luchtvochtigheid min.	5 %

Max. netzijdige overstroombeveiliging	63 A gG
Maximale afleidstootstroom (8/20 μs)	20 kA
Maximale continuespanning AC	255 V
Maximale voorverzekering	63 A
Montagetype	DIN-rail 35 mm
Netvorm	alle
Netvorm TN	ja
Netvorm TN-C-S	ja
Netvorm TN-S	ja
Netvorm TT	ja
Nominale afleidstootstroom (8/20 μs) [L-N]	10 kA
Nominale afleidstootstroom (8/20 μs) [N-PE]	10 kA
Nominale spanning AC (50/60 Hz)	230 V
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse II+III
SPD volgens EN 61643-11	Type 2+3
Temperatuurbereik max.	70 °C
Temperatuurbereik min.	-40 °C
Testklasse type 1	nee
Testklasse type 2	ja
Testklasse type 3	ja
Uitvoering van de polen	1+N/PE
Volgstroomblusvermogen (eff) [N-PE]	0,1 kA
