Profielconsole AS 15
Art.nr. 6421350 | EAN 4012196207855
- Productbeschrijving
-

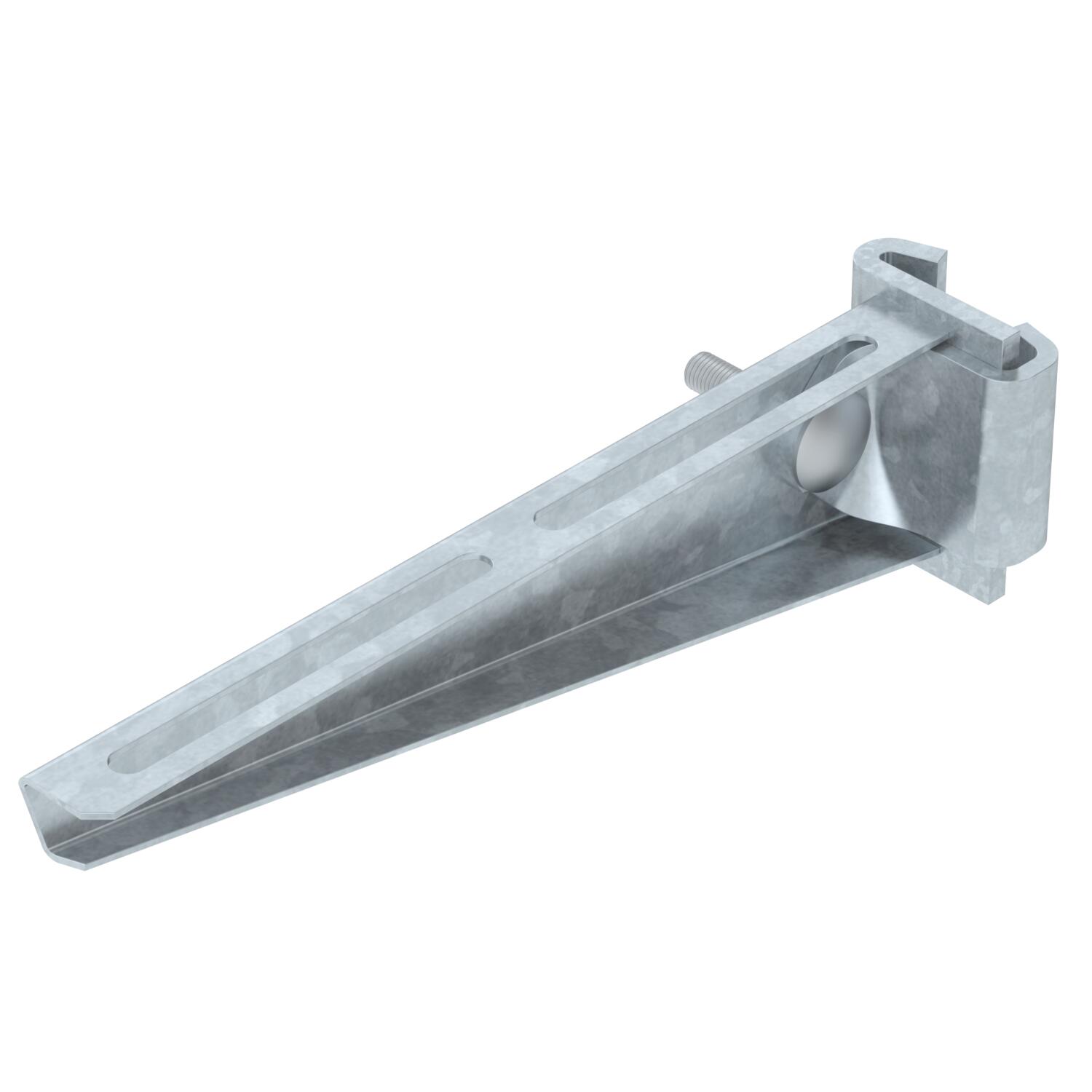

ProductbeschrijvingConsole in lichte uitvoering voor traploze bevestiging aan een IS 8-profiel.
-
- Technische gegevens
-

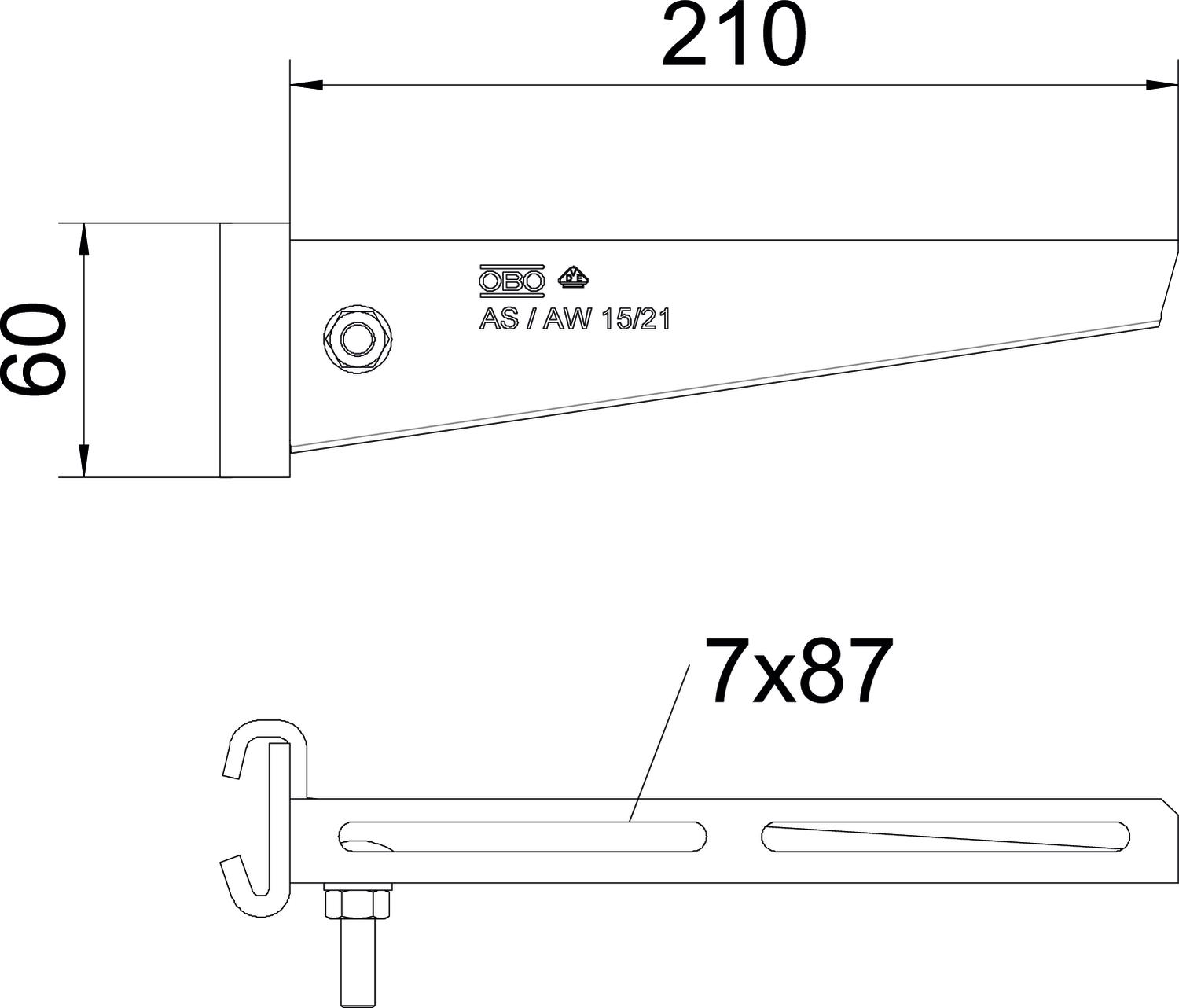

Afmetingen
Afm. H 60 mm Breedte 210 mm CO2-voetafdruk (GWP) van wieg tot poort 0,9596 kg CO2e / 1 Stuk Dimensie B210mm EPD-artikel ja F in kN 1,5 kN Functiebehoud nee Hoogte 60 mm Kleur zink Lengte 41 mm Maat A 41 mm Maat B 210 mm Materiaal Staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Profielconsole Technische gegevens

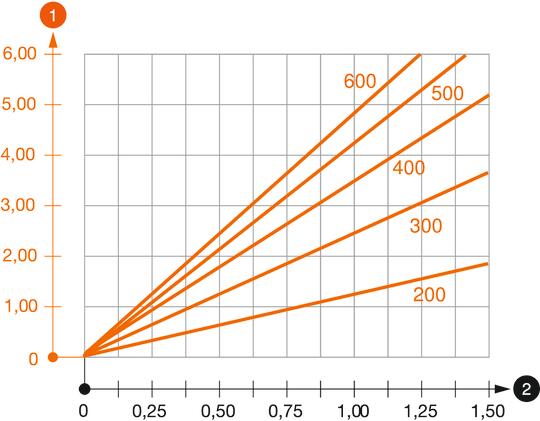

Belastingsdiagram console type AS 15
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Steunafstand in m
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
