Profielconsole AS 30
Art.nr. 6419376 | EAN 4012195873235
- Productbeschrijving
-

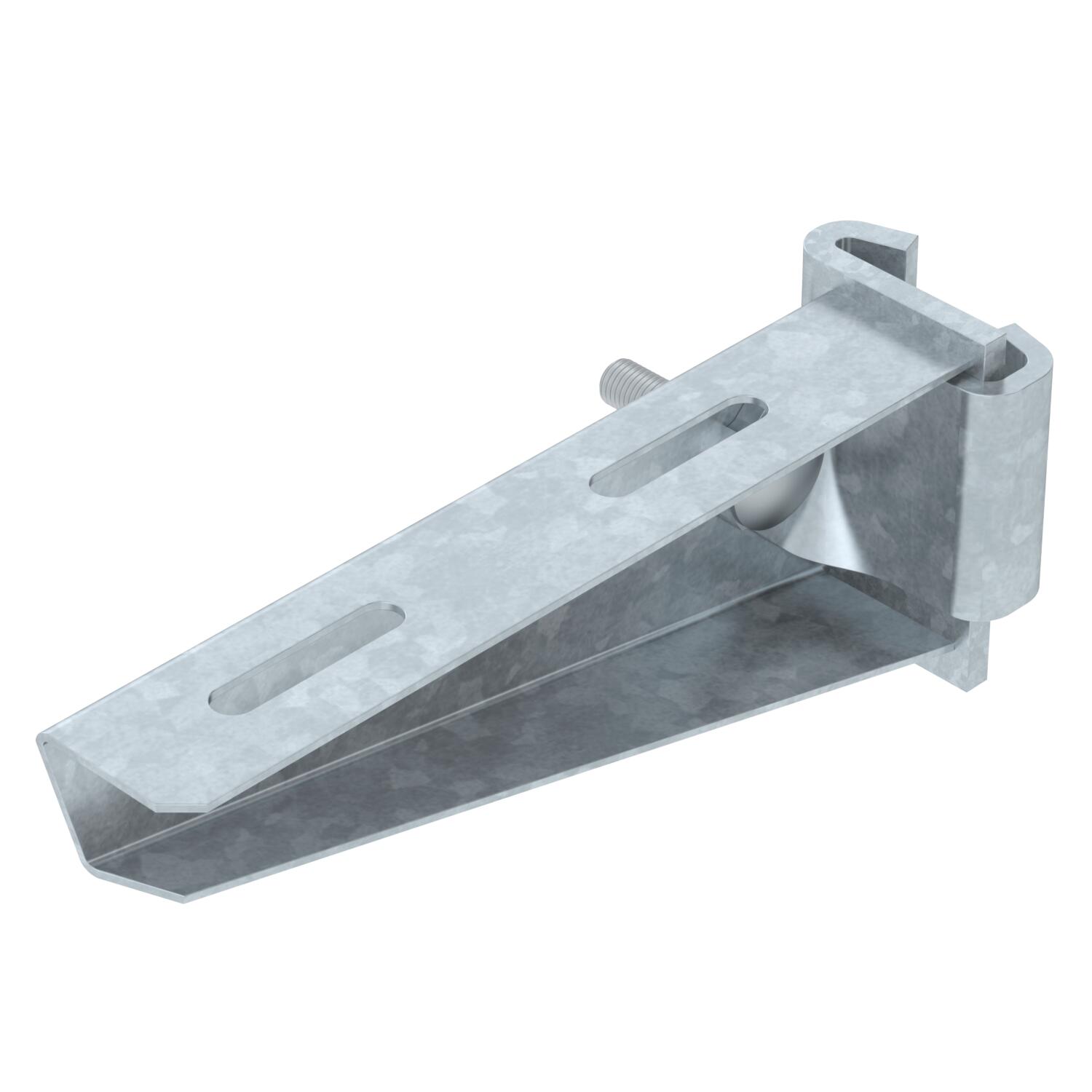

ProductbeschrijvingConsole in middelzware uitvoering voor traploze bevestiging aan een IS 8-profiel.
De console kan aan beide zijden van het IS-profiel worden bevestigd.
De klemlas afzonderlijk inclusief bout, ring en moer kan onder artikelnr. 6419007 worden besteld.
-
- Technische gegevens
-

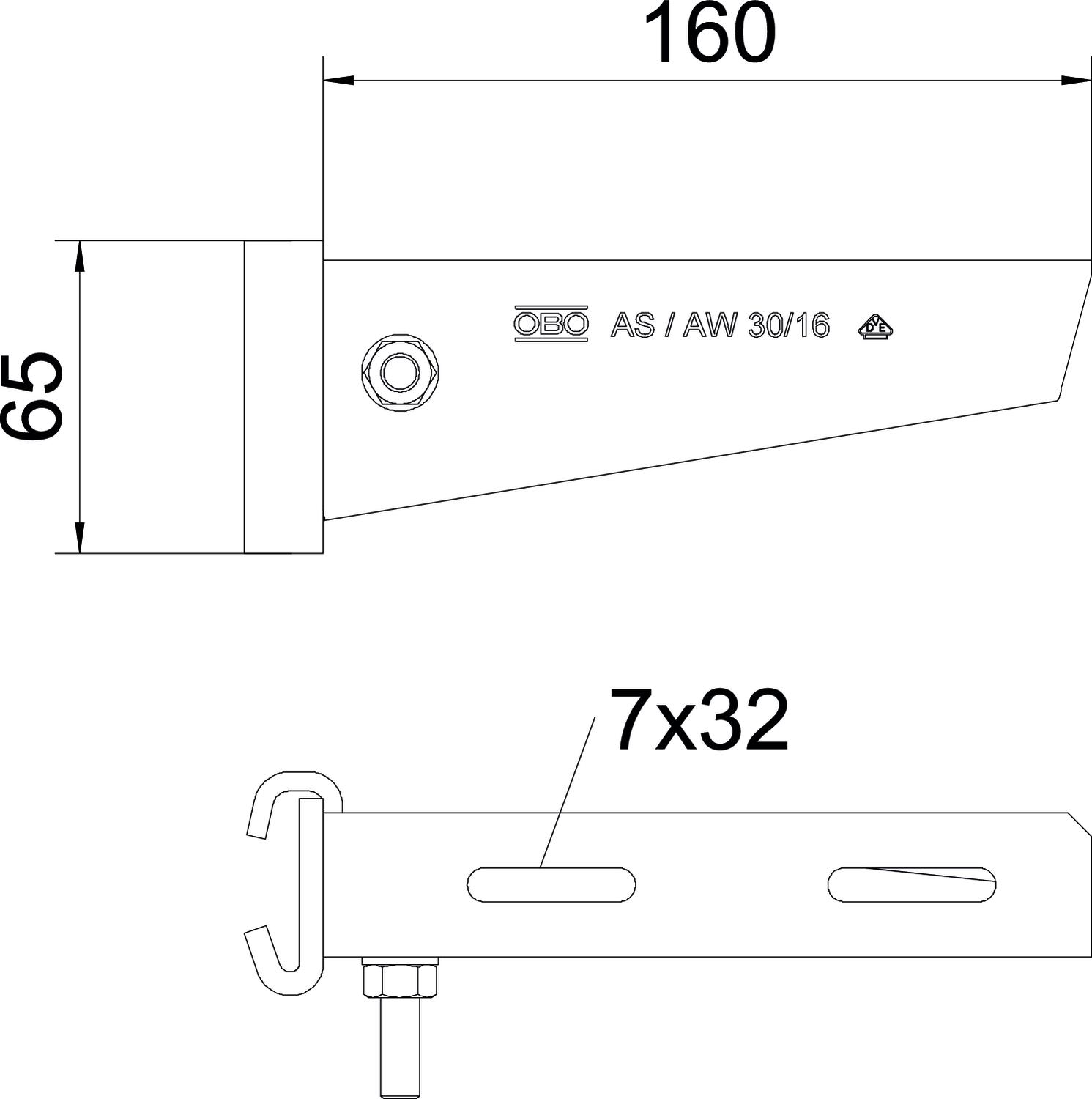

Afmetingen
Afm. H 65 mm Breedte 160 mm CO2-voetafdruk (GWP) van wieg tot poort 0,9716 kg CO2e / 1 Stuk Dimensie B160mm F in kN 3 kN Functiebehoud nee Hoogte 65 mm Kleur zink Lengte 41 mm Maat A 41 mm Maat B 160 mm Materiaal Staal Oppervlak thermisch verzinkt Roestvast staal, gebeitst nee Uitvoering Profielconsole Technische gegevens
Belastingsdiagram console type AS 30
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
