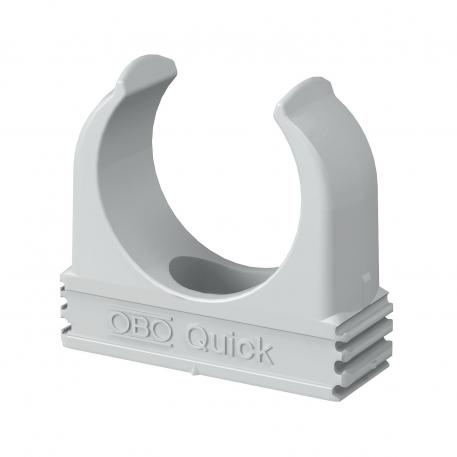

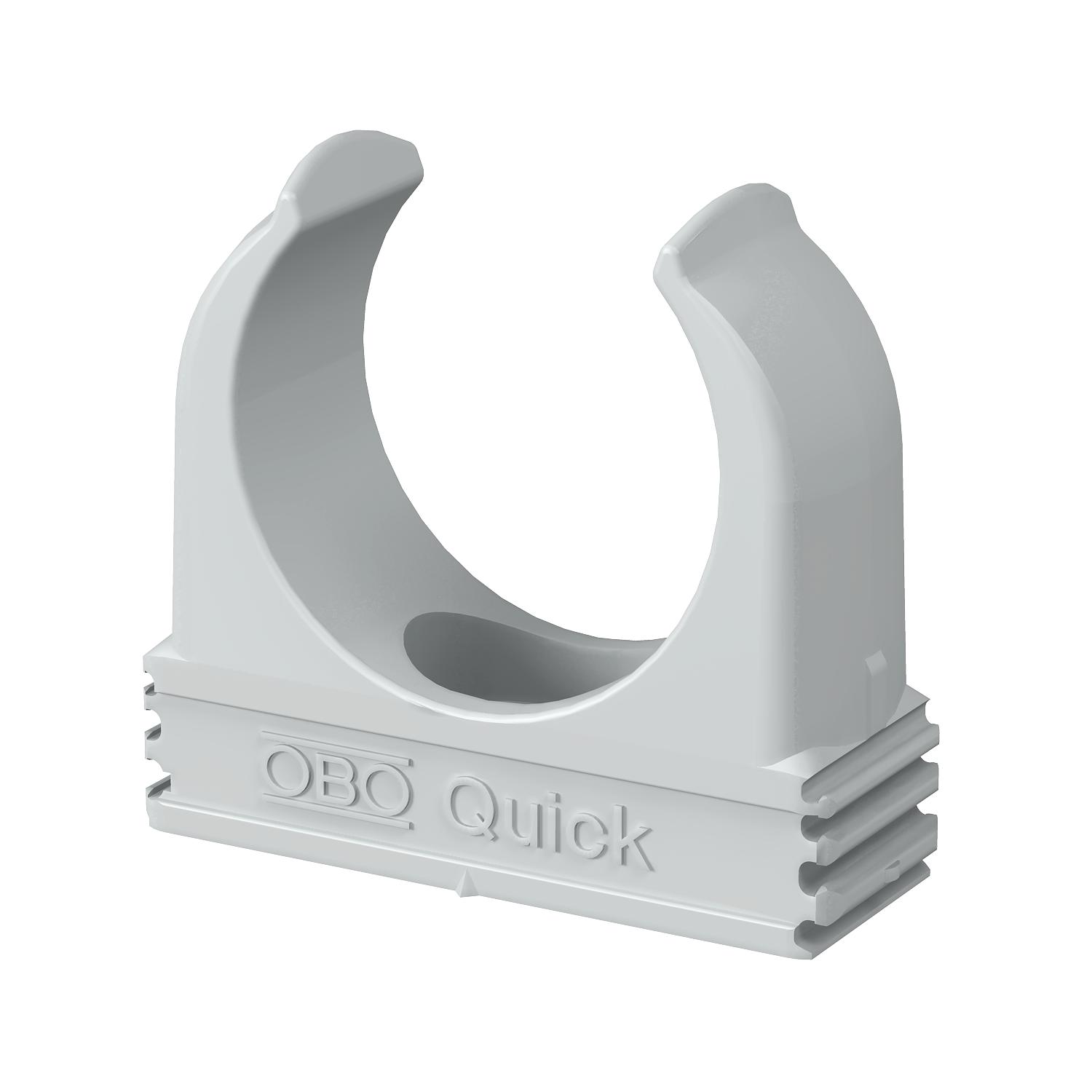

Quick-klem, lichtgrijs
Art.nr. 2149034 | EAN 4012195588191
- Productbeschrijving
-
ProductbeschrijvingOpbouwklem voor bevestiging van metrische stalen buis, lichte en zware isolatiebuizen en elektrische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als beschermde buitenopstelling. Met sleufgat voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage. Zowel aan elkaar als aan OBO Quick- of proQuick-klemmen te koppelen. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
-
- Technische gegevens
-
Technische gegevens

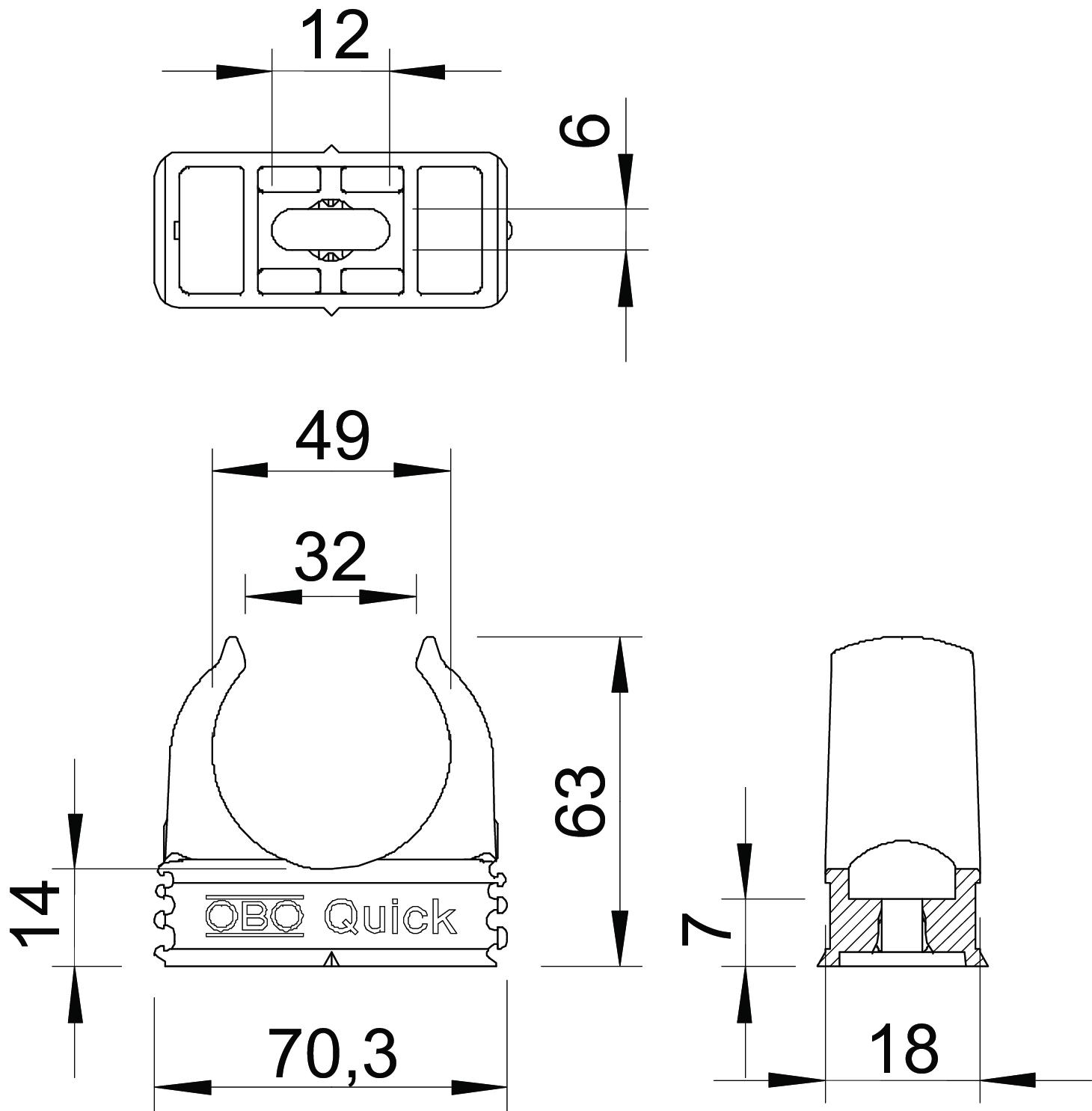

Aantal kabels/ buizen 1 Afm. H 63 mm Afm. h 14 mm Afmeting e 12 mm Breukbelasting 0,17 kN CO2-voetafdruk (GWP) van wieg tot poort 0,0608 kg CO2e / 1 Stuk Dimensie M50 Gesloten nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Maat A 70,3 mm Maat B 18 mm Maat C 32 mm Maat D 49 mm Maat F 6 mm Materiaal Polypropyleen Met inlage nee Nominale grootte/tekst M50 Rijgbaar ja Spanbereik D max. 50 mm Spanbereik D min. 50 mm Type bevestiging Schroefgat Uittrekwaarden 135 N UV-bestendig nee - Alle typen
- Downloads
-
Specificatieblad 2955 M50 / 2149034 , 0.57MB , pdfBrochure Quick Pipe , 1.42MB , pdfEU Conformiteitsverklaring 2955 M50 / 2149034 , 0.13MB , pdfUK Conformiteitsverklaring 2955 M50 / 2149034 , 0.09MB , pdfREACH Conformiteitsverklaring 2955 M50 / 2149034 , 0.12MB , pdfRoHS Conformiteitsverklaring 2955 M50 / 2149034 , 0.13MB , pdfGoedkeuring VDE goedkeuring Quick-klem , 0.28MB , pdf
