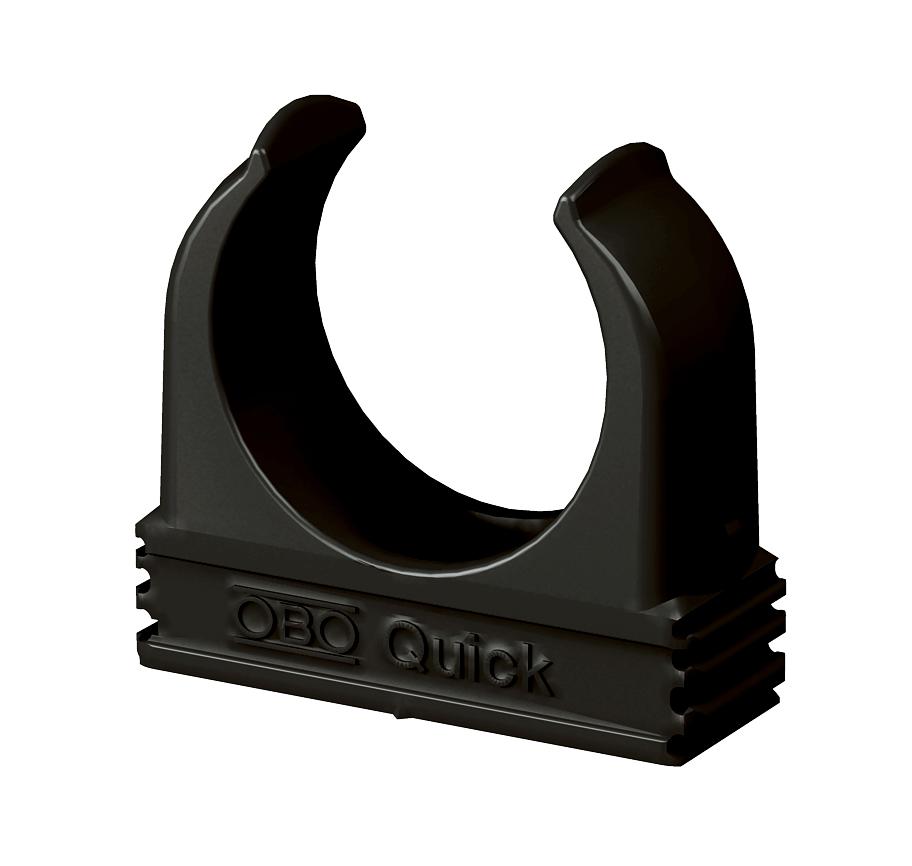

Quick-klem, zwart
Art.nr. 2149563 | EAN 4012195616337
- Productbeschrijving
-
ProductbeschrijvingOpbouwklem voor bevestiging van metrische stalen buis, lichte en zware isolatiebuizen en elektrische installatiebuis Quick-Pipe. Universele bevestigingsmogelijkheden aan de wand en plafond zowel in binnenopstelling als beschermde buitenopstelling. Met sleufgat voor zijwaarts uitlijnen bij montage met houtschroef of slagplug. Gereedschapsloze buismontage. Zowel aan elkaar als aan OBO Quick- of proQuick-klemmen te koppelen. Grootte M16 - M32 kan op schroefdraad M6 worden geschroefd. Bevestigingsafstand 50 - 60 cm, max. uittrekwaarde F bij 20 °C kamertemperatuur zie tabel.
-
- Technische gegevens
-
Technische gegevens

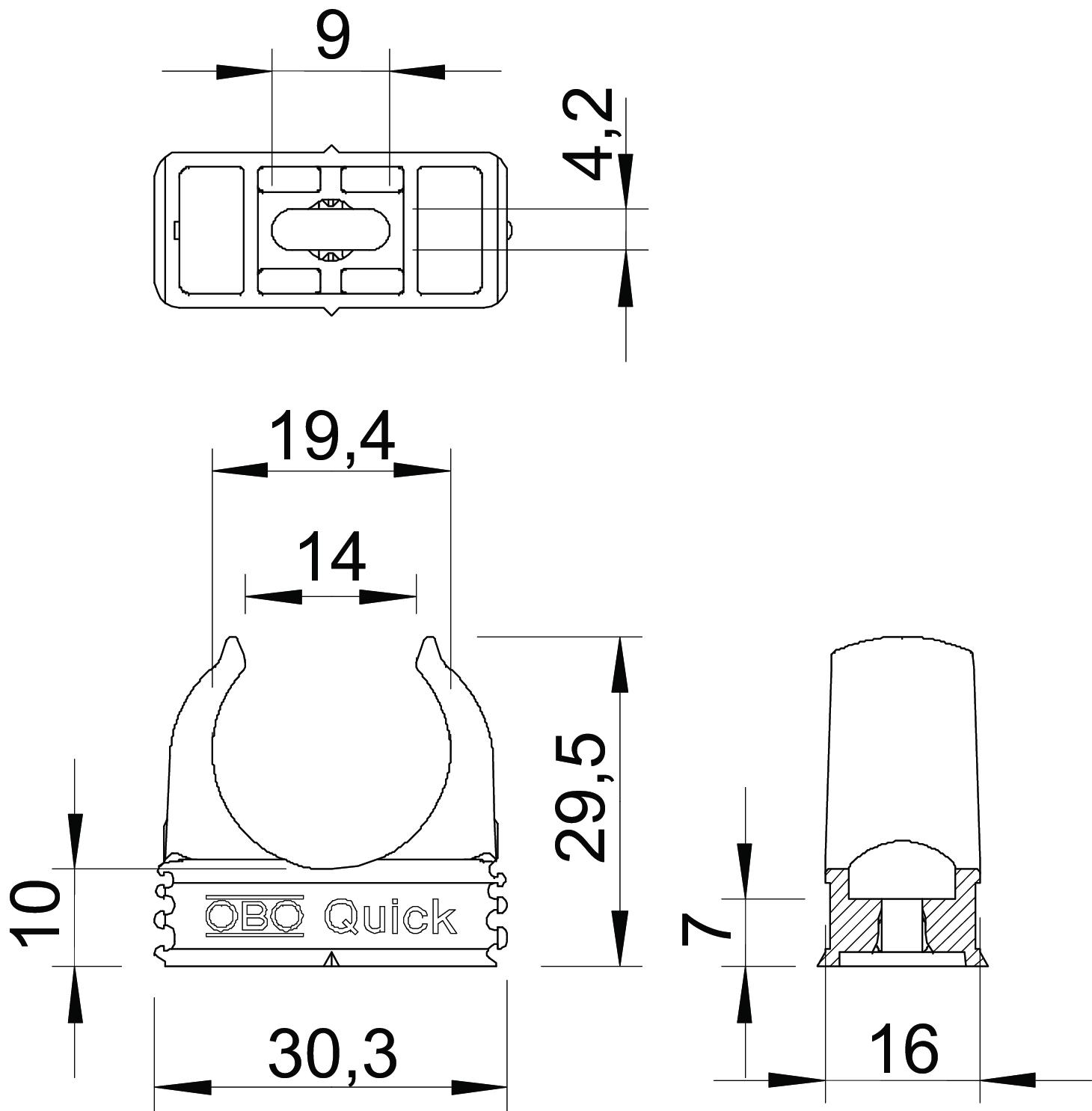

Aantal kabels/ buizen 1 Afm. H 29,5 mm Afm. h 10 mm Afmeting e 9 mm CO2-voetafdruk (GWP) van wieg tot poort 0,0151 kg CO2e / 1 Stuk Dimensie M20 Gesloten nee Halogeenvrij ja Kleur diepzwart; RAL 9005 Maat A 30,3 mm Maat B 16 mm Maat C 14 mm Maat D 19,4 mm Maat F 4,2 mm Materiaal Polypropyleen Met inlage nee Nominale grootte/tekst M20 Rijgbaar ja Type bevestiging Schroefgat Uittrekwaarden 75 N UV-bestendig nee - Alle typen
- Downloads
-
Specificatieblad 2955 M20 SW / 2149563 , 0.22MB , pdfBrochure Quick Pipe , 1.42MB , pdfEU Conformiteitsverklaring 2955 M20 SW / 2149563 , 0.13MB , pdfUK Conformiteitsverklaring 2955 M20 SW / 2149563 , 0.10MB , pdfREACH Conformiteitsverklaring 2955 M20 SW / 2149563 , 0.12MB , pdfRoHS Conformiteitsverklaring 2955 M20 SW / 2149563 , 0.13MB , pdfGoedkeuring VDE goedkeuring Quick-klem , 0.28MB , pdf
