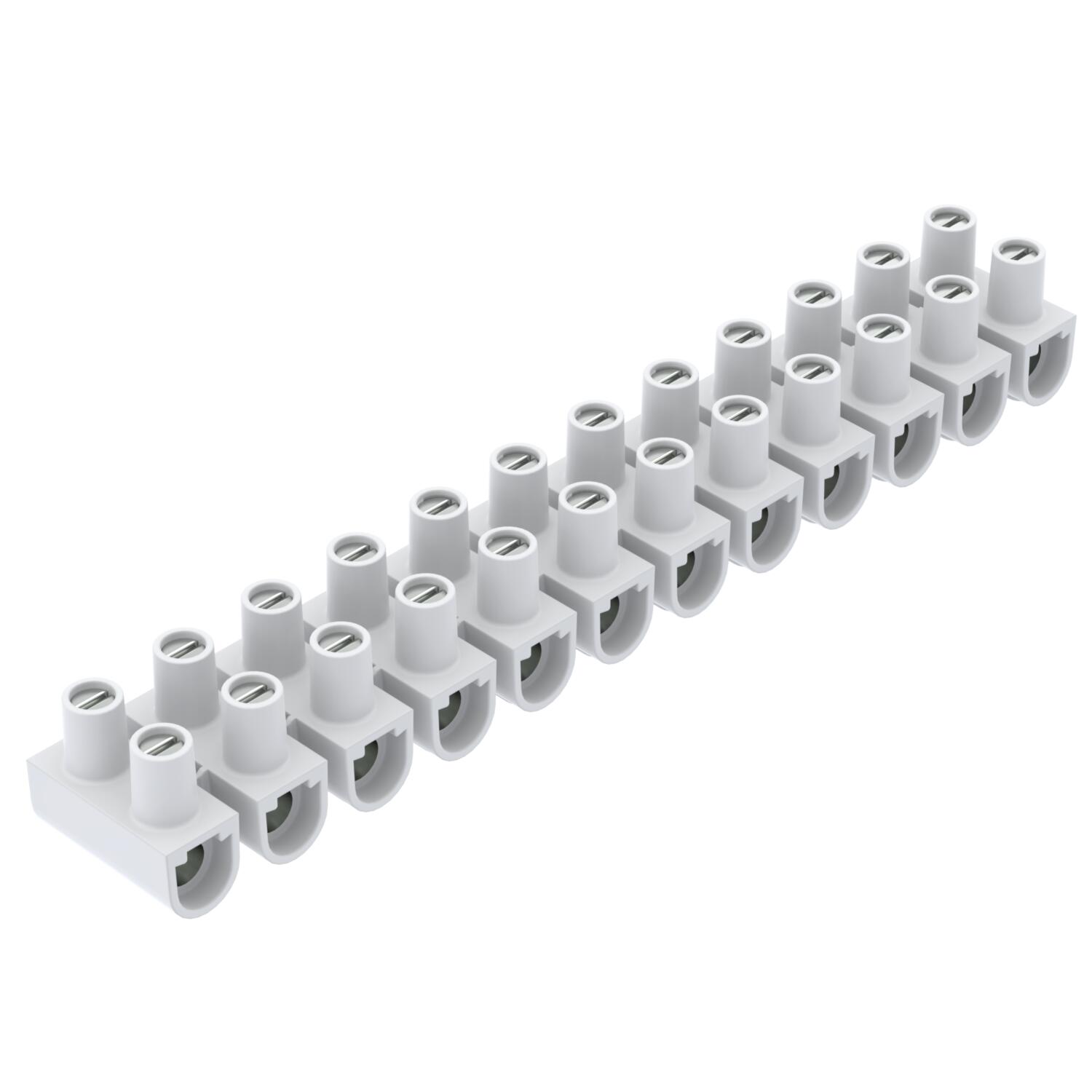

Series terminals 16 mm², polypropylene
Art.nr. 2056724 | EAN 4012197471354
- Productbeschrijving
-
ProductbeschrijvingTested according to EN 60998. Steel terminals, steel screws, electrogalvanised, 12-pin, individual terminals detachable from strips using "twist'n'pull". Captive upwards screw. Max. approved ambient temperature to EN 60998: –5 to +80 °C. Nominal cross-section 16 ÷ mm² Nominal voltage 450 V Nominal current 76 A Max. connections per side: 16 mm² rigid or 10 mm² flexible or 6 mm² flexible.
-
- Technische gegevens
-
Technische gegevens

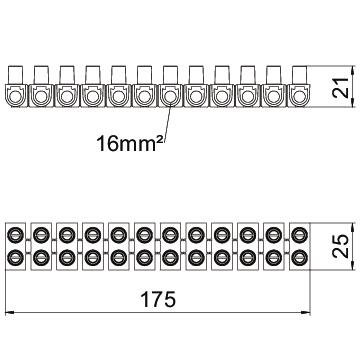

Aansluitbare aderdiameter meeraderig max. 10 mm² Aansluitbare aderdiameter meeraderig min. 4 mm² Aansluitbare aderdiameter soepel met adereindhuls max. 16 mm² Aansluitbare aderdiameter soepel met adereindhuls min. 4 mm² Aansluitbare aderdiameter soepel zonder andereindhuls max. 6 mm² Aansluitbare aderdiameter soepel zonder andereindhuls min. 4 mm² Aansluitpositie zijdelings Aantal klemmen 12 Aantal klemmen per pool 2 Aantal polen 12 Afsluitplaat noodzakelijk nee Boorgatafstand centrisch 15 mm Breedte 25 mm Dimensie 16mm² Doorsnede Max. connections per side: 16 mm² rigid or 10 mm² flexible or 6 mm² flexible mm² Explosieveilige uitvoering nee Geschikt voor flexibele ader ja Geschikt voor massieve ader ja Geschikt voor meeraderige geleiders ja Hoogte 20,7 mm Kleur wit Lengte 175 mm Materiaal Polypropyleen Nominale doorsnede min. 16 mm² Nominale spanning 450 V Nominale stroom 76 A Omgevingstemperatuur 80 °C Temperatuurbereik max. 80 °C Temperatuurbereik min. -5 °C Transparant nee Uitvoering elektrische aansluiting 1 Schroefaansluiting Uitvoering elektrische aansluiting 2 Schroefaansluiting - Alle typen
- Downloads
-
EU Conformiteitsverklaring 78 CE WS/ORLK 16 / 2056724 , 0.11MB , pdfUK Conformiteitsverklaring 78 CE WS/ORLK 16 / 2056724 , 0.10MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
