Sluitring A4 20 | | 10,5 | 2 | M10

Sluitring A4

Art.nr. 3402322 | EAN 4012195618089

Art.nr. / Type

Afmeting d min.

Maat d

Afm. h

Schroefdraad

Terug naar overzicht

Productbeschrijving

Productbeschrijving

Sluitring volgens DIN 125 vorm A voor universeel gebruik.

Technische gegevens

Afmetingen

Afm. h	2 mm
Afmeting d min.	20 mm
Binnendiameter	10,5 mm
Buitendiameter	20 mm
CO2-voetafdruk (GWP) van wieg tot poort	0,0176 kg CO₂e / 1 Stuk
Diameter	20 mm
Dimensie	M10
Gatdiameter	10,5 mm

Gatvorm	Rond
Maat d	10,5 mm
Materiaal	Roestvast staal
Materiaaldikte	2 mm
Met vertanding	nee
Oppervlak	blank, nabehandeld
Schroefdraad	M10

Alle typen

Alle typen

Type	Afmeting d min.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
WS M6 D12 A4	12 mm	6,4 mm	1,6 mm	M6	3402306	Stuks	100 Stuks
WS M8 D16 A4	16 mm	8,4 mm	1,6 mm	M8	3402314	Stuks	100 Stuks
WS M10 D20 A4	20 mm	10,5 mm	2 mm	M10	3402322	Stuks	100 Stuks
WS M12 D24 A4	24 mm	13 mm	2,5 mm	M12	3402345	Stuks	100 Stuks

Downloads

Specificatieblad WS M10 D20 A4 / 3402322 , 0.14MB , pdf

Catalogus Fastening materials , 19.78MB , pdf

EU Conformiteitsverklaring WS M10 D20 A4 / 3402322 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring WS M10 D20 A4 / 3402322 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring WS M10 D20 A4 / 3402322 , 0.13MB , pdf

Download

Productgrafiek WS M10 D20 A4 / 3402322, 15.02 kB, jpg

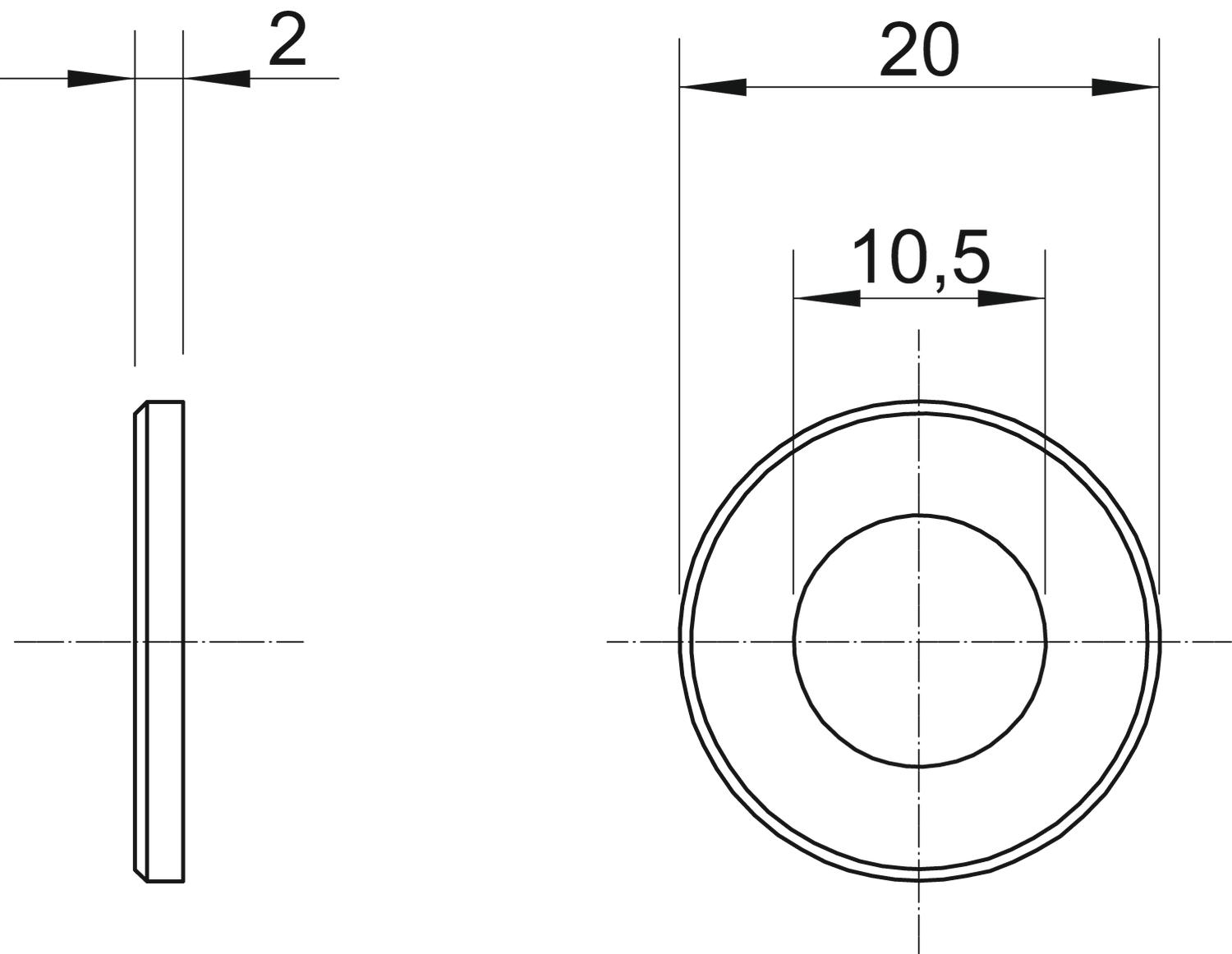

Dimensionale tekening WS M10 D20 A4 / 3402322, 61.83 kB, jpg

WS M10 D20 A4 / 3402322
