Sluitring F 24 | 24 | 13,5 | 2,5 | M12

Sluitring F

Art.nr. 3402479 | EAN 4012195300915

Art.nr. / Type

Afmeting d min.

Afmeting d max.

Maat d

Afm. h

Schroefdraad

Terug naar overzicht

Productbeschrijving

Productbeschrijving

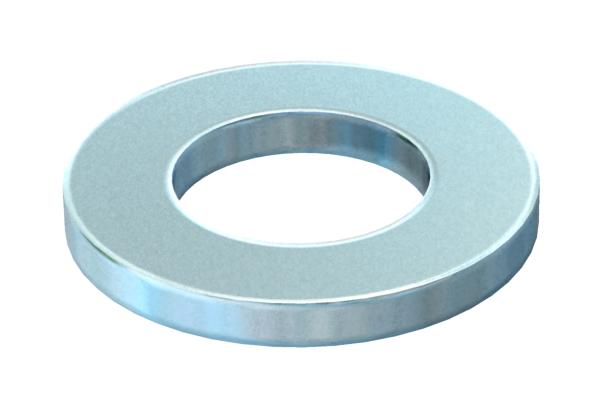

Sluitring voor universeel gebruik.

Technische gegevens

Afmetingen

Afm. h	2,5 mm
Afmeting d max.	24 mm
Afmeting d min.	24 mm
Buitendiameter	24 mm
CO2-voetafdruk (GWP) van wieg tot poort	0,0171 kg CO₂e / 1 Stuk
Dimensie	M12
Gatdiameter	13 mm
Gatvorm	Rond

Kleur	zink
Maat d	13,5 mm
Materiaal	Staal
Materiaaldikte	2,5 mm
Oppervlak	vuurverzinkt
Plaatdikte	0,1 in
Schroefdraad	M12

Alle typen

Alle typen

Type	Afmeting d min.	Afmeting d max.	Maat d	Afm. h	Schroefdraad	Art.nr.	Aantal	kl. VKE
966 M6 F	12 mm	12 mm	6,6 mm	1,6 mm	M6	3402444	Stuks	100 Stuks
966 M8 F	16 mm	16 mm	9 mm	1,6 mm	M8	3402452	Stuks	100 Stuks
966 M10 F	20 mm	20 mm	11 mm	2 mm	M10	3402460	Stuks	100 Stuks
966 M12 F	24 mm	24 mm	13,5 mm	2,5 mm	M12	3402479	Stuks	100 Stuks

Downloads

Specificatieblad 966 M12 F / 3402479 , 0.15MB , pdf

Richtlijn KTS cable tray systems , 1.61MB , pdf

Catalogus Cable support systems , 54.52MB , pdf

EU Conformiteitsverklaring 966 M12 F / 3402479 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring 966 M12 F / 3402479 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring 966 M12 F / 3402479 , 0.13MB , pdf

Download

Montagehandleiding General information on the mounting , 2.65MB , pdf

Productgrafiek 966 M12 F / 3402479, 16.64 kB, jpg

Dimensionale tekening 966 M12 F / 3402479, 59.05 kB, jpg

966 M12 F / 3402479

3402479_KSTP1.stp, 14.92 kB

Unterlegscheibe - 966 M12 F.rfa, 344.00 kB
