T-stuk 110 FS
Art.nr. 6038310 | EAN 4012197347161
| Art.nr. / Type |
6038310 / RT 150 FS
|
|---|
- Productbeschrijving
-

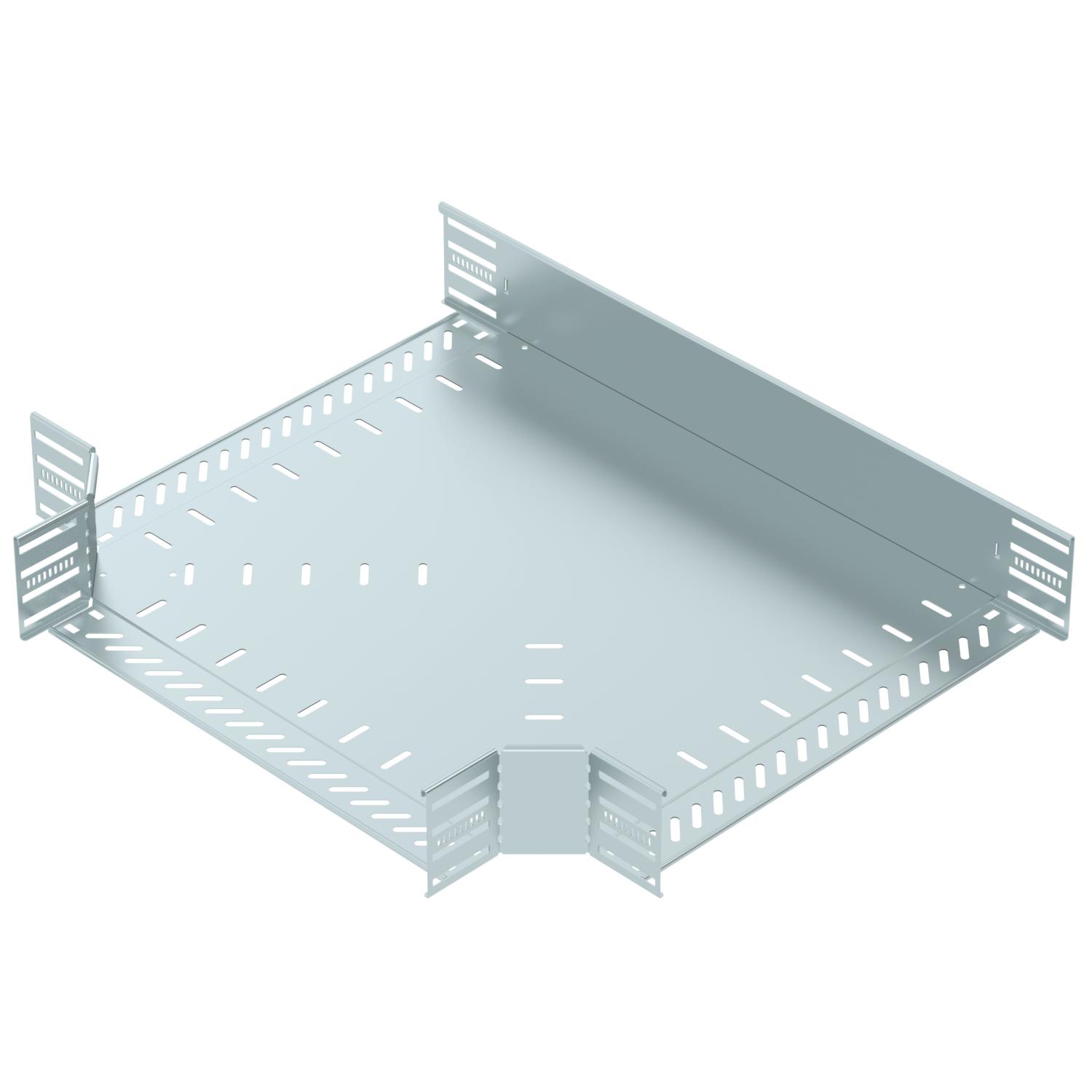

ProductbeschrijvingT-stuk voor het maken van een horizontale aftakking, gevormd onderdeel voor klik- en schroefbare kabelgoten zijhoogte 110 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met lenskopschroeven FRS en combimoeren M6. Voor gebruik binnen. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-

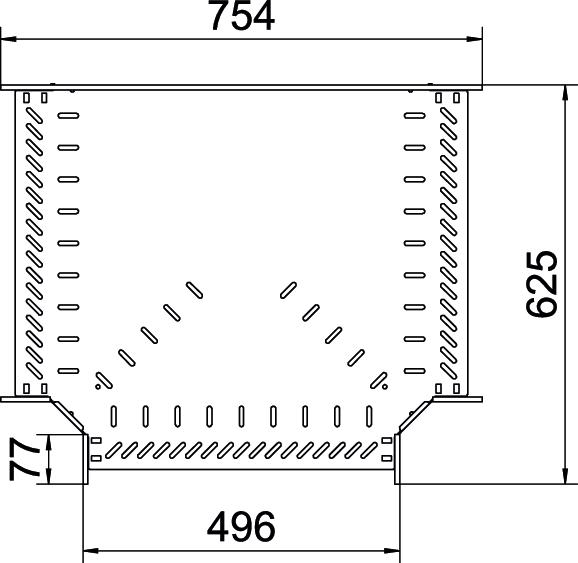

Afmetingen
Breedte 500 mm Breedte van de aftakking 500 mm CO2-voetafdruk (GWP) van wieg tot poort 14,4543 kg CO2e / 1 Stuk Dimensie 110x500 Functiebehoud nee Geadviseerd aantal schroeven 36 St. Hoogte 110 mm Kleur zink Maat B 500 mm Materiaal Staal NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 1 mm Plaatdikte 1,25 mm Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering T-stuk horizontaal Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel T-stuk FS
RTD 500 FS 6038610 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage gevormd onderdeel A2
DOP A2 6035998 10 Stuks - Downloads
-
Specificatieblad RT 150 FS / 6038310 , 0.19MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring RT 150 FS / 6038310 , 0.12MB , pdfUK Conformiteitsverklaring RT 150 FS / 6038310 , 0.09MB , pdfREACH Conformiteitsverklaring RT 150 FS / 6038310 , 0.12MB , pdfRoHS Conformiteitsverklaring RT 150 FS / 6038310 , 0.13MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.85MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
