TP hangprofiel FS

Art.nr. 6364349 | EAN 4012196199396

Art.nr. / Type

Lengte

Kleur	zink

Productbeschrijving

Productbeschrijving

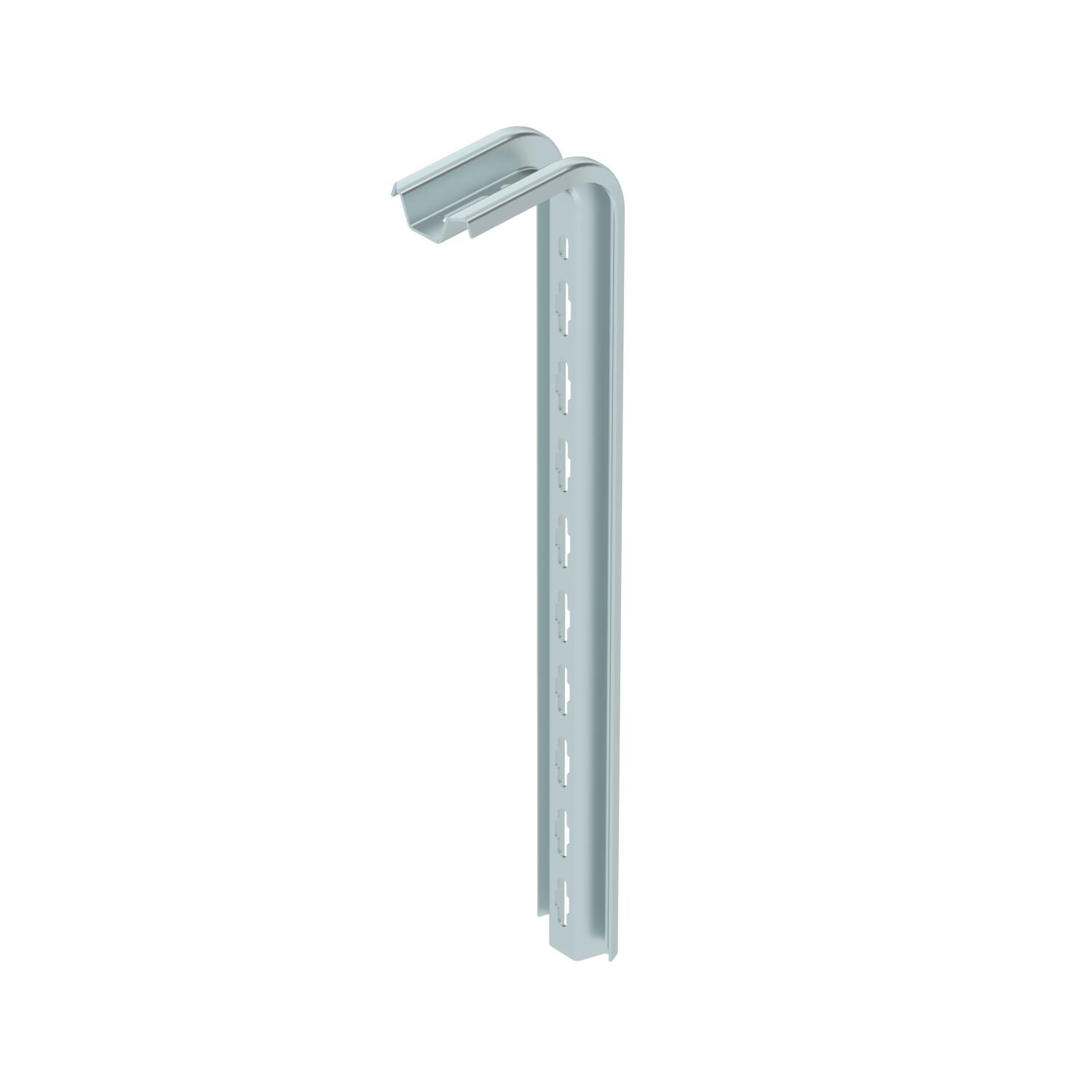

TP-profiel ter bevestiging aan horizontale betonnen plafonds.

Wordt het profiel aan het plafond bevestigd of wordt het profiel als kopversterking tegen elkaar geschroefd, dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig. Belangrijk: als console niet langer dan tot de lengte van 345 mm toepassen.

Technische gegevens

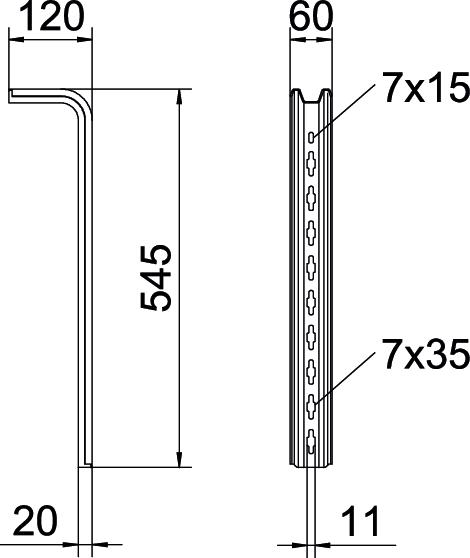

Afmetingen

Afm. H	120 mm
Breedte	60 mm
CO2-voetafdruk (GWP) van wieg tot poort	2,0443 kg CO2e / 1 Stuk
Dimensie	L545mm
Functiebehoud	nee
Hoogte	120 mm

Kleur	zink
Lengte	545 mm
Maat L	545 mm
Materiaal	Staal
Oppervlak	bandverzinkt
Uitvoering	S-profiel

Technische gegevens

Belastingsdiagram TP-profiel type TPS

Doorbuiging van het uiteinde van het hangprofiel bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Consolelengte in mm
Belastingscurve met consolelengtes in mm

Alle typen

Alle typen

Type	Lengte	Kleur	Art.nr.	Aantal	kl. VKE
TPS 445 FS	445 mm	zink	6364322	Stuks	1 Stuks
TPS 545 FS	545 mm	zink	6364349	Stuks	1 Stuks
TPS 645 FS	645 mm	zink	6364365	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Beschermkap	TPS KS OR	6364625	Stuks	10 Stuks
Platkopbout met moer en sluitring F	FRS 10x25 TPS F	6407536	Stuks	50 Stuks
Zeskantbout M10 F	SKS 10x60 F	6408516	Stuks	20 Stuks
Afstandsstuk FS	DS 4 FS	6416551	Stuks	20 Stuks
