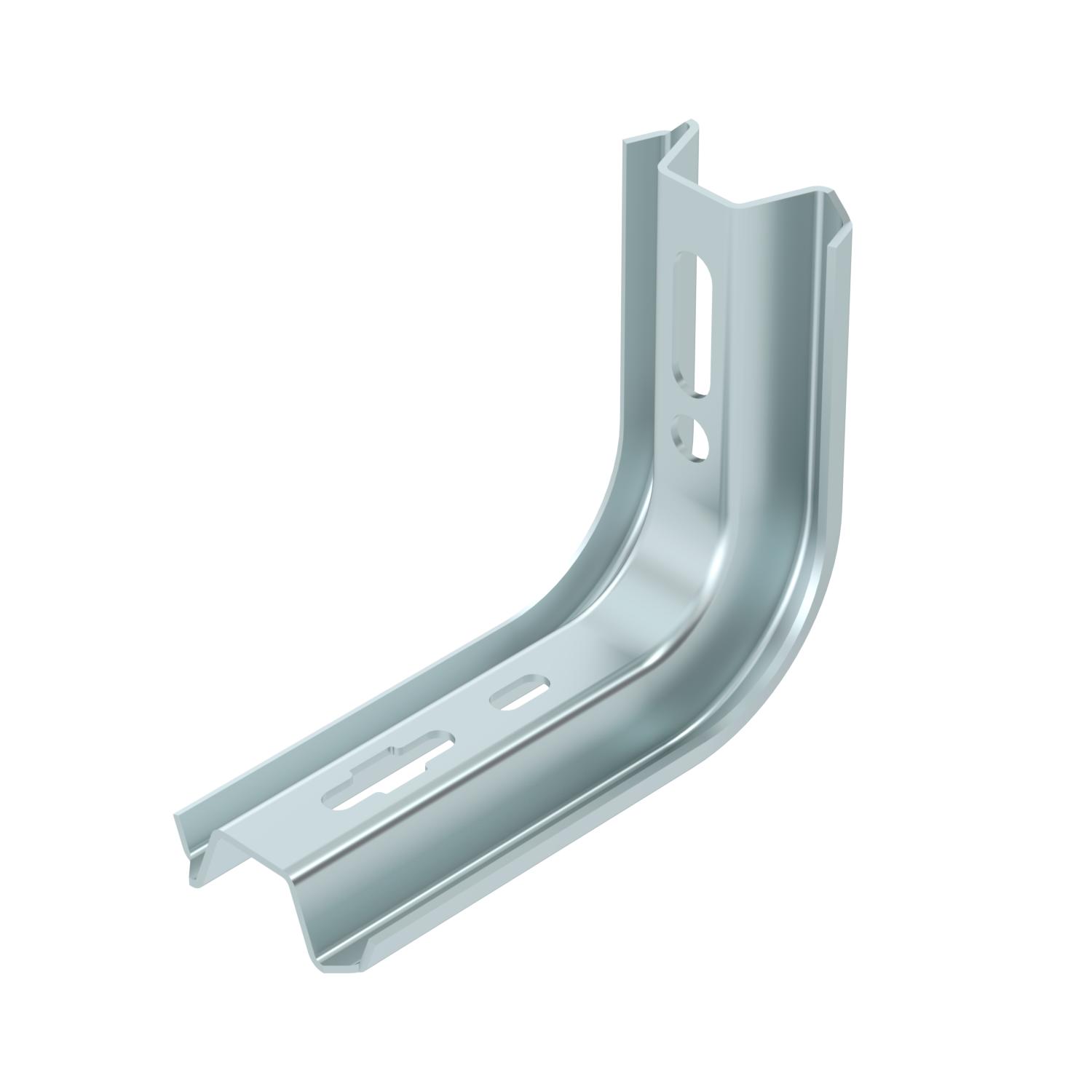

TP-profiel/wand- en profielconsole FS
Art.nr. 6364101 | EAN 4012196198979
- Productbeschrijving
-
ProductbeschrijvingTP-console ter bevestiging aan horizontale betonnen plafonds en aan wanden.
Wordt het profiel aan het plafond bevestigd of wordt het profiel als kopversterking tegen elkaar geschroefd, dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig.
-
- Technische gegevens
-

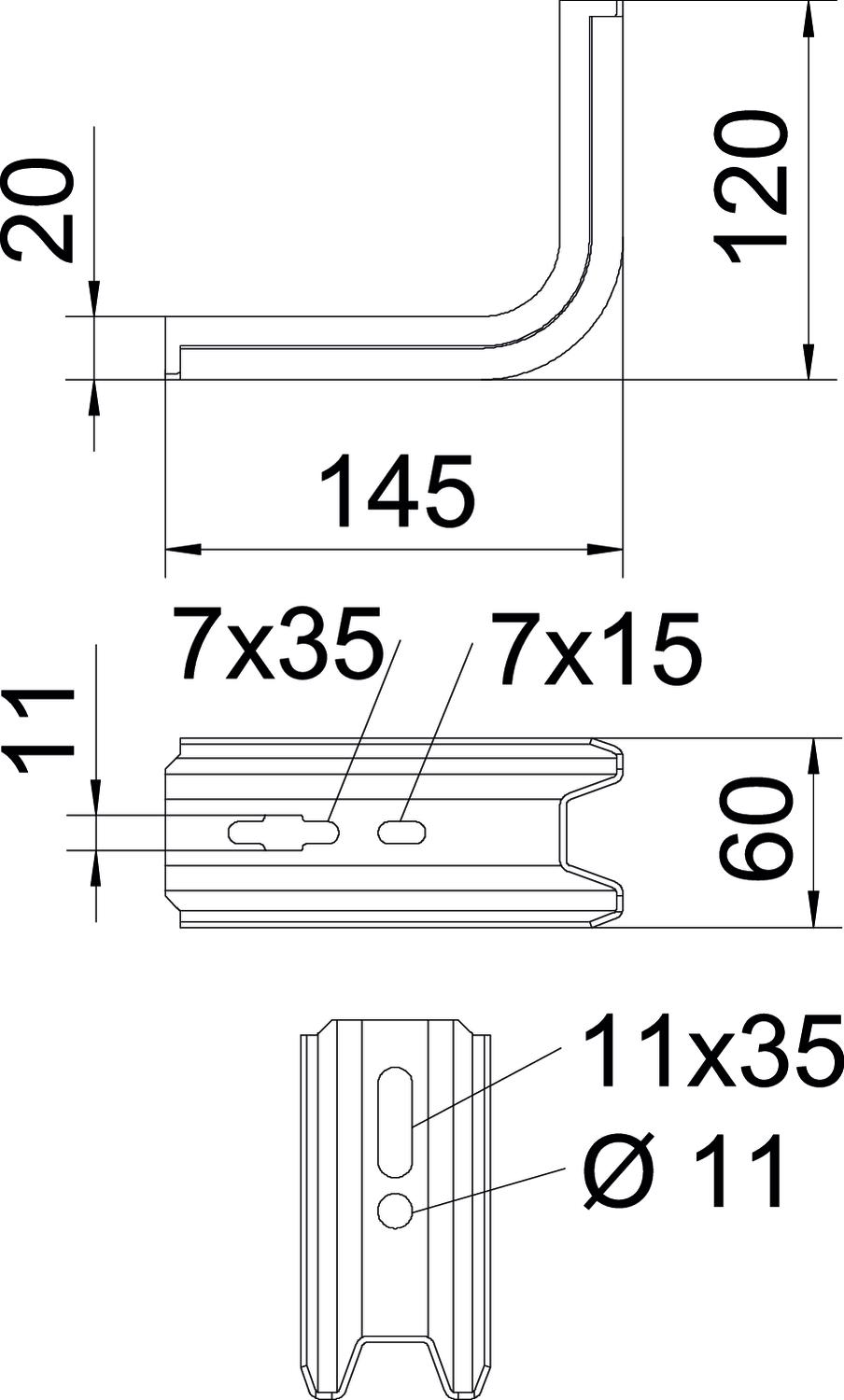

Afmetingen
Afm. H 120 mm Breedte 60 mm CO2-voetafdruk (GWP) van wieg tot poort 0,7642 kg CO2e / 1 Stuk Dimensie B145mm F in kN 1,5 kN Functiebehoud nee Hoogte 120 mm Kleur zink Lengte 145 mm Maat B 60 mm Maat L 145 mm Materiaal Staal Oppervlak bandverzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole voorbreedte max. 100 mm voorbreedte min. 100 Technische gegevens

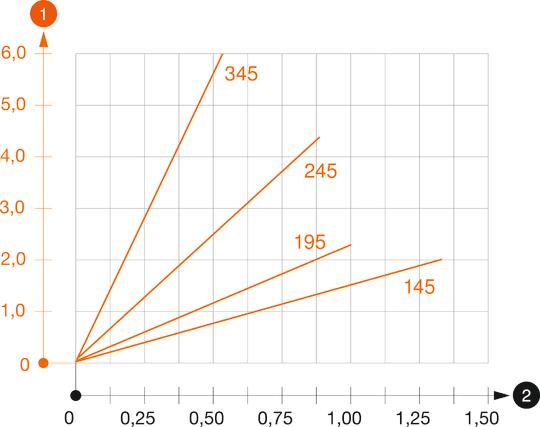

Belastingsdiagram console TPSA
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Beschermkap
TPS KS OR 6364625 10 Stuks
Afstandsstuk FS
DS 4 FS 6416551 20 Stuks - Downloads
-
