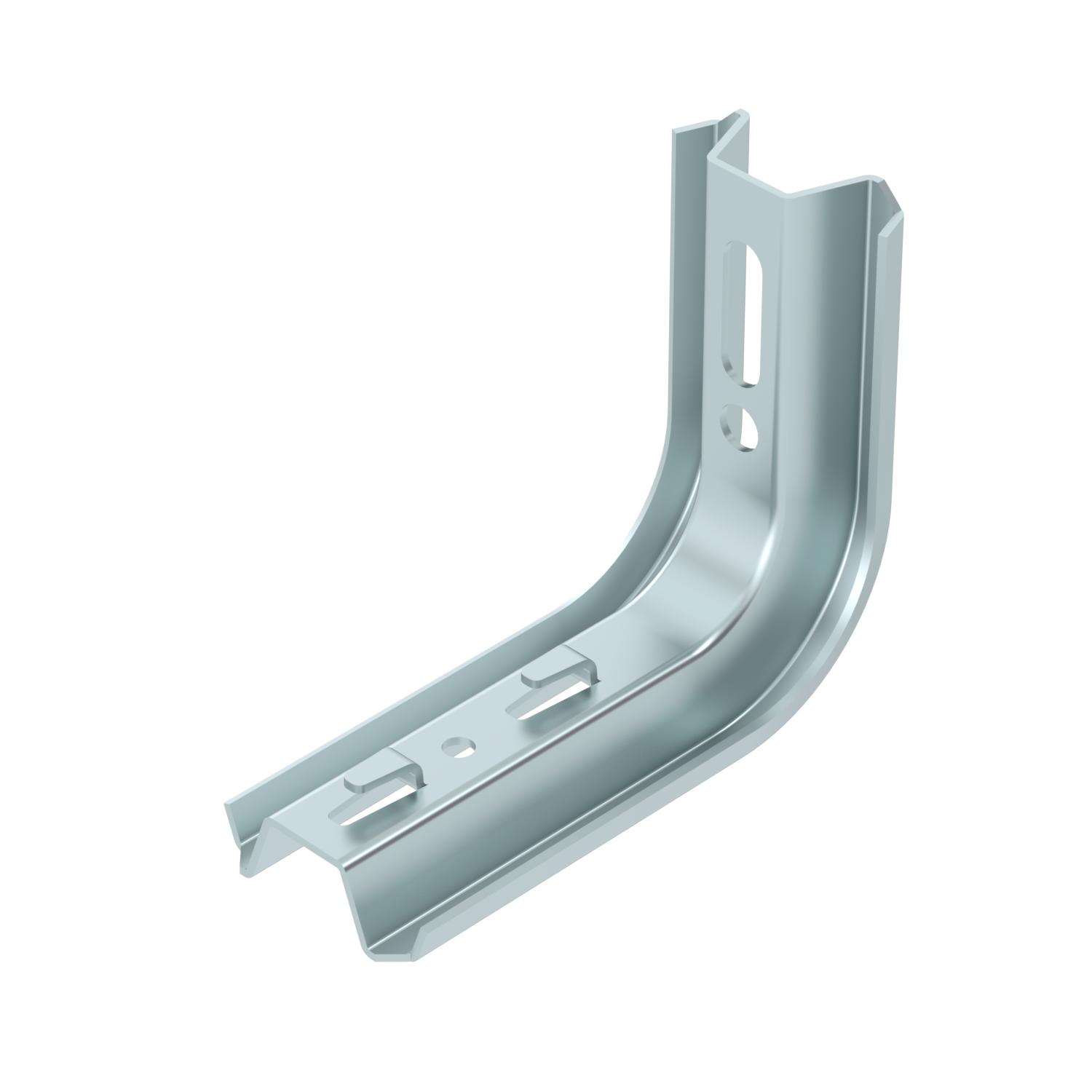

TP-profiel/wand- en profielconsole FS
Art.nr. 6366015 | EAN 4012196627554
- Productbeschrijving
-
ProductbeschrijvingTP-console met klemrails voor schroefloze bevestiging van een draadgoot.
-
- Technische gegevens
-

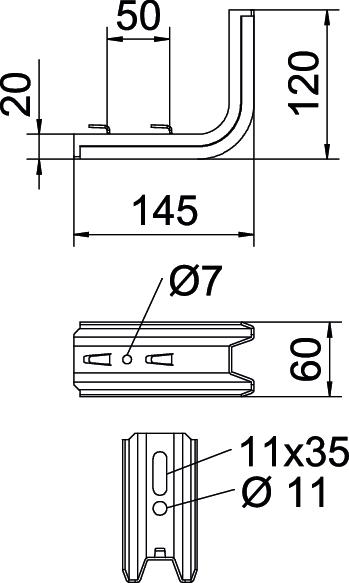

Afmetingen
Afm. H 120 mm Breedte 60 mm CO2-voetafdruk (GWP) van wieg tot poort 0,7629 kg CO2e / 1 Stuk Dimensie B145mm F in kN 1,5 kN Functiebehoud nee Hoogte 120 mm Kleur zink Lengte 145 mm Maat B 60 mm Maat L 145 mm Maß W 50 mm Materiaal Staal Oppervlak bandverzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole voorbreedte max. 100 mm voorbreedte min. 100 Technische gegevens
Belastingsdiagram console TPSAG
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Steunafstand in m
-
- Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Beschermkap
TPS KS OR 6364625 10 Stuks
Afstandsstuk FS
DS 4 FS 6416551 20 Stuks - Downloads
-
