US 7-hangprofiel A4
Art.nr. 6338864 | EAN 4012196803675
- Productbeschrijving
-

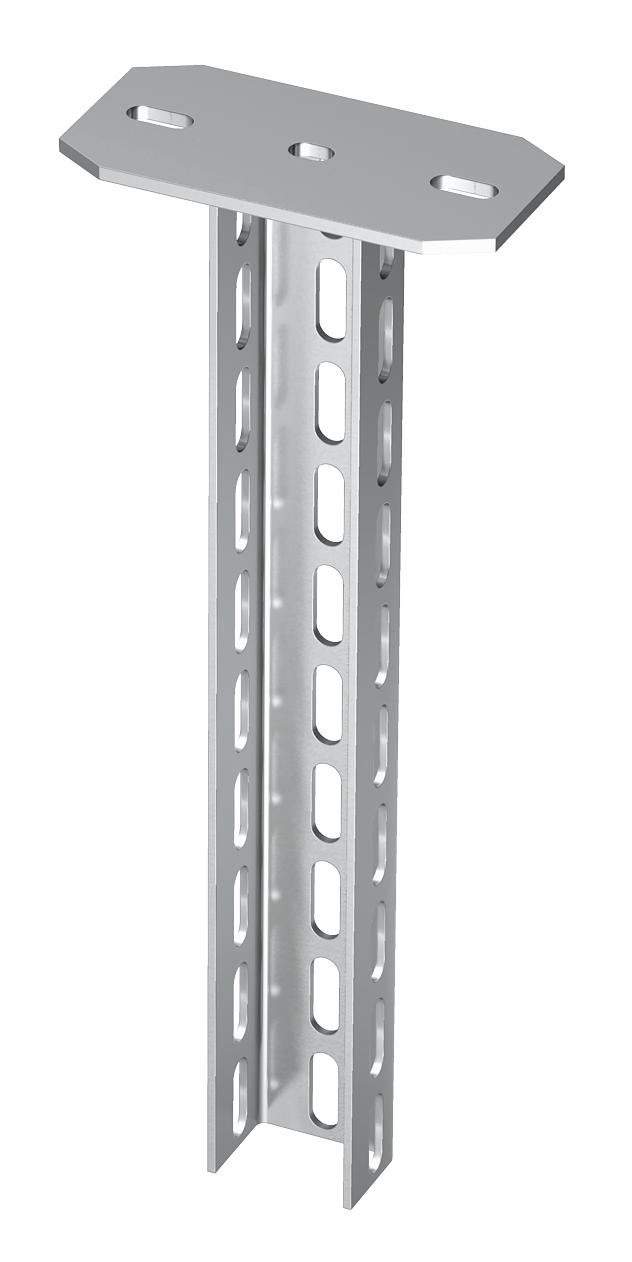

ProductbeschrijvingHangprofiel (U-profiel) met aangelaste kopplaat.
Voor bevestiging aan horizontale betonnen plafonds en stalen dragers. Vanaf lengte 400mm of bij de montage van consoles op het uiteinde van het hangprofiel moet afstandsstuk type DSK 61 gebruikt worden.
-
- Technische gegevens
-

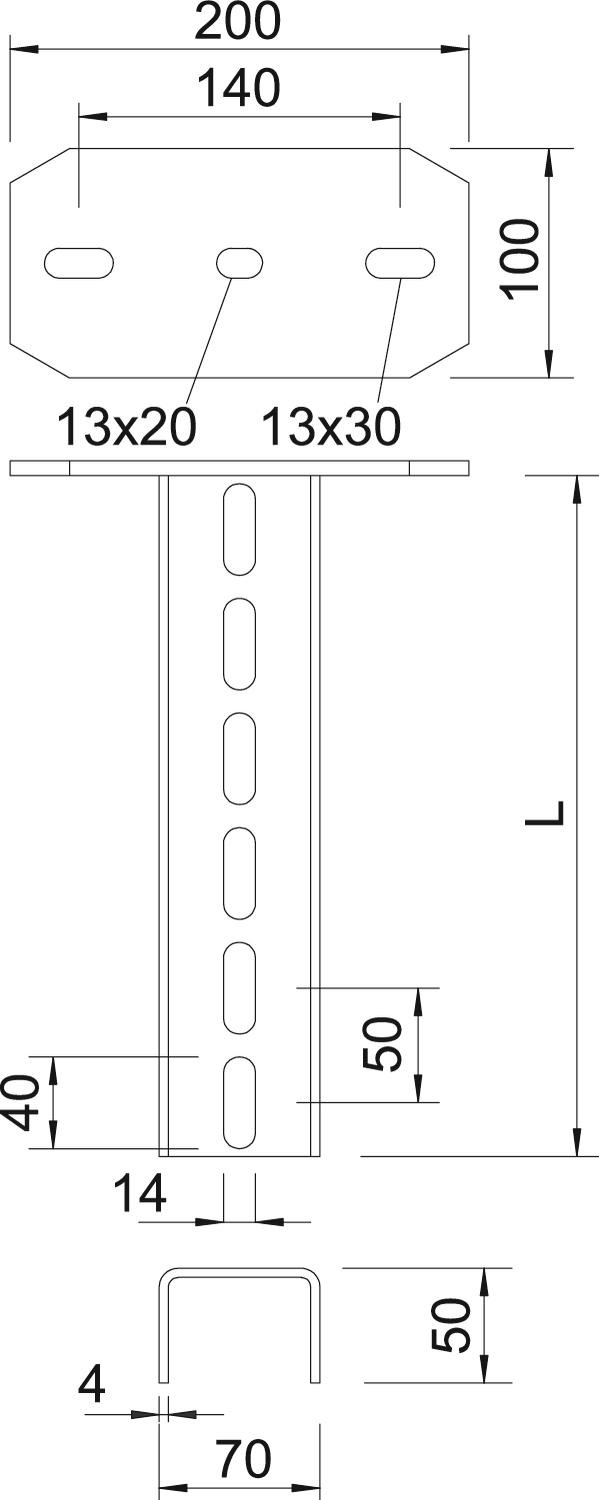

Afmetingen
Breedte 70 mm CO2-voetafdruk (GWP) van wieg tot poort 19,2757 kg CO2e / 1 Stuk Dimensie 70x50x600 Functiebehoud nee Hoogte 50 mm Kleur roestvrij staal Lengte 600 mm Materiaal Roestvast staal 1.4571 Materiaaldikte 4 mm Maximale trekbelasting 11 kN Oppervlak blank, nabehandeld Uitvoering U-profiel Technische gegevens

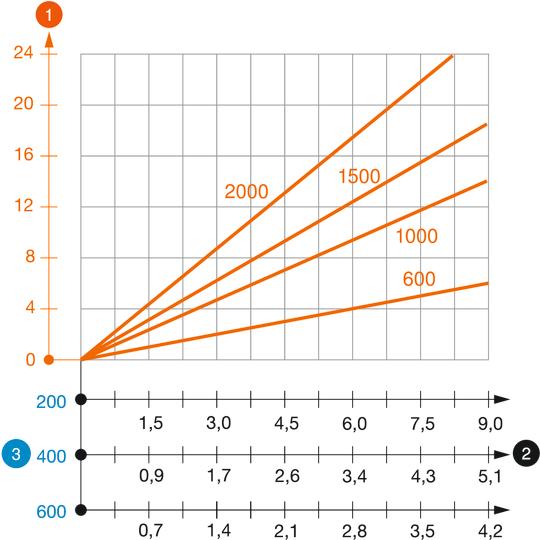

Belastingsdiagram U-profiel type US 7 K VA
-
Doorbuiging van het uiteinde van het hangprofiel bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Consolelengte in mm
-
Belastingscurve met consolelengtes in mm
-
