Verbinder G
Art.nr. 6016596 | EAN 4012196520510
- Productbeschrijving
-

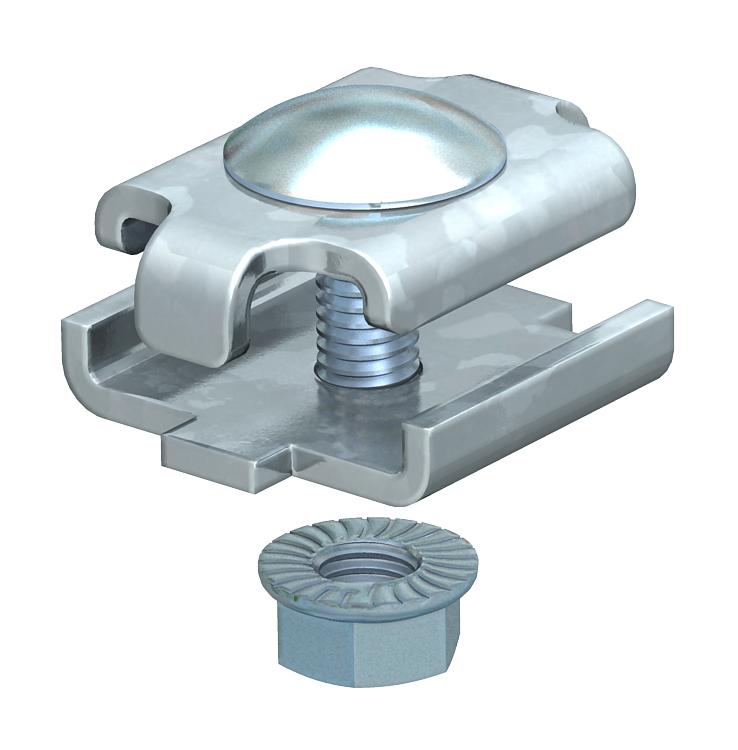

ProductbeschrijvingVerbinder voor draadgoten in geschroefde uitvoering.
Afb. positionering en aantal draadgootverbinders.
50-150 mm = 2 stuks
200-300 mm = 3 stuks
400-450 mm = 4 stuks
500-600 mm = 5 stuks
Inclusief bout FRS M6 x 20 met combimoer.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 34 x 27,5 Breedte 1,14 in Breedte 29 mm CO2-voetafdruk (GWP) van wieg tot poort 0,0913 kg CO2e / 1 Stuk Functiebehoud nee Geschikt voor draadgoot ja Geschikt voor draadgootdraad max. 4,9 mm Geschikt voor draadgootdraad min. 3,9 mm Geschikt voor kabelgoot nee Geschikt voor kabelladder nee Hoogte 0,94 in Hoogte 24 mm Kleur zink Lengte 34 mm Materiaal Staal Oppervlak galvanisch verzinkt Roestvast staal, gebeitst nee Scharnierverbinder horizontaal nee Scharnierverbinder verticaal nee Uitvoering Verbinder Verbindingstype Schroefverbinder - Alle typen
